JUMPER
DEFAULT
APERTO
CLOSED
OPEN
FERME
OUVERT
GESCHLOSSEN
GEÖFFNET
STÄNGD
ÖPPEN
GESTOLEN
OPEN

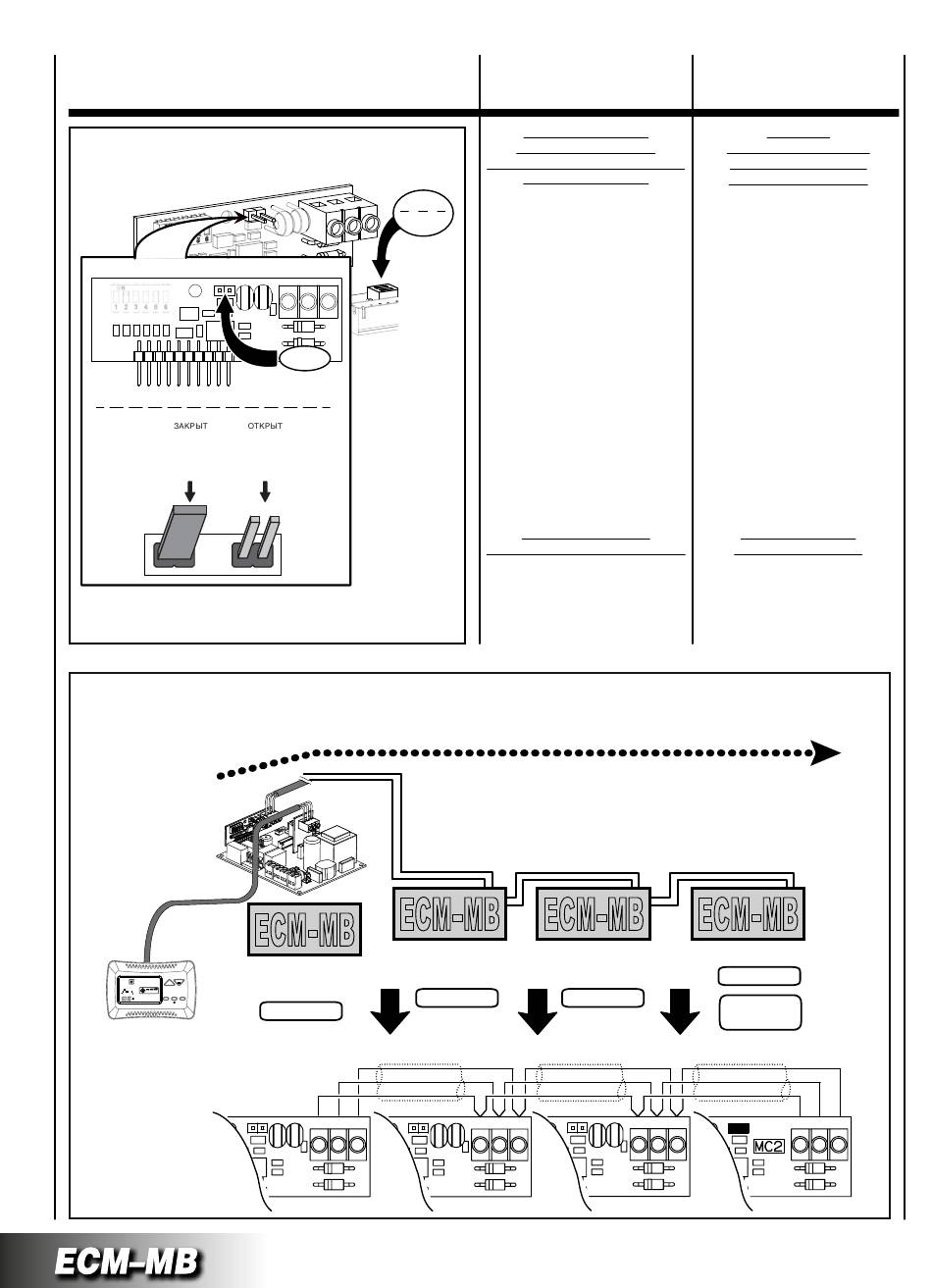

Подключение с Master в начале сети / Connection with the Master at the start of the network
Raccordement avec unité Maître au début du réseau / Anschluss mit Master-Gerät am Anfang des Netzes
Anslutning med Master på början av nätverket / Aansluiting met Master aan het begin van het netwerk
ECM-MB ECM-MB ECM-MB
+
°C
AUTO
SET
M
Fan
T-MB
Master
KD1
DIP2
MC2
KD1
KD1
DIP 2 ON
DIP 2 OFF
Slave
D+ D-
GND
РАБОТА В РЕЖИМЕ
MASTER-SLAVE
Управление группой
устройств при помощи
последовательного соединения
с управлением T–MB
Возможно подсоединить несколько
устройств и одновременно управлять
ими, передавая установки с T–MB на
одиночный MASTER (ВЕДУЩИЙ) модуль.
Все остальные модули определяются
как SLAVE (ВЕДОМЫЕ).
Операция каждого отдельного
устройства будет зависеть, с другой
стороны, от температурных условий,
измеренных каждым из них.
Независимо от того, когда установлено
последовательно соединение, конец
линии должен быть обозначен
замкнутой перемычкой MC2 на
последнем соединенном модуле.
Примечание: Позиция DIP2 ВЕДУЩЕГО
вентиляторного доводчика будет в положении
OFF (ВЫКЛ), в то время как DIP2 всех остальных
устройств, подсоединенных в качестве SLAVE
(ВЕДОМЫХ), будет в положении ON (ВКЛ).
Конечная перемычка
Последовательного Соединения
В случае соединения RS485 (Master/ Slave
или Sabianet) сеть питания последней
машины должна быть отключена.
Отключение выполняется при помощи
замыкания перемычки Jumper MC2.
KD1
DIP 2 ON
Slave
D+ D-
D+ D-
GND
44
MASTER-SLAVE
OPERATION
Managing
a group of appliances,
via serial connection,
with the T-MB control
It is possible to connect multiple
devices controlling them simultaneously,
transmitting settings from the T–MB
control to a single MASTER unit.
All other units are defined SLAVE.
The operation of each individual
appliance will depend, on the other
hand, on the temperature conditions
measured by each of these.
Whenever a serial network is set
up, the end of the line must be
defined by closing jumper MC2 on
the last unit connected.
Note: The Master fan coil will have
Dip 2 positioned on OFF, while all
other devices connected as Slave
will have Dip 2 positioned ON.
Serial Connection
end network jumper
In the case of RS485 connection (Master/
Slave or Sabianet) the network supplying
the last machine should be disconnected.
Disconnection is made closing the
Jumper MC2.
ECM-MB
KD1
DIP 2 ON
Jumper
MC2
Slave
D+ D-
GND
Jumper
GND
MC2
