Allgemeine Beschreibung

4.1 Systemübersicht
4 Allgemeine Beschreibung
Das FENECON Commercial 30 ist ein notstromfähiger Gewerbespeicher, der ein eigenes Stromnetz
aufbauen kann. Angeschlossene Verbraucher können mit der Energie, die in der Batterie gespei-
chert ist, versorgt werden. In diesem modularen System zur Speicherung elektrischer Energie wer-
den Lithium-Eisenphosphat-Batterien (LiFePO4) verwendet.
4.1 Systemübersicht
4.1.1

Anlage mit C30-Netztrennstelle

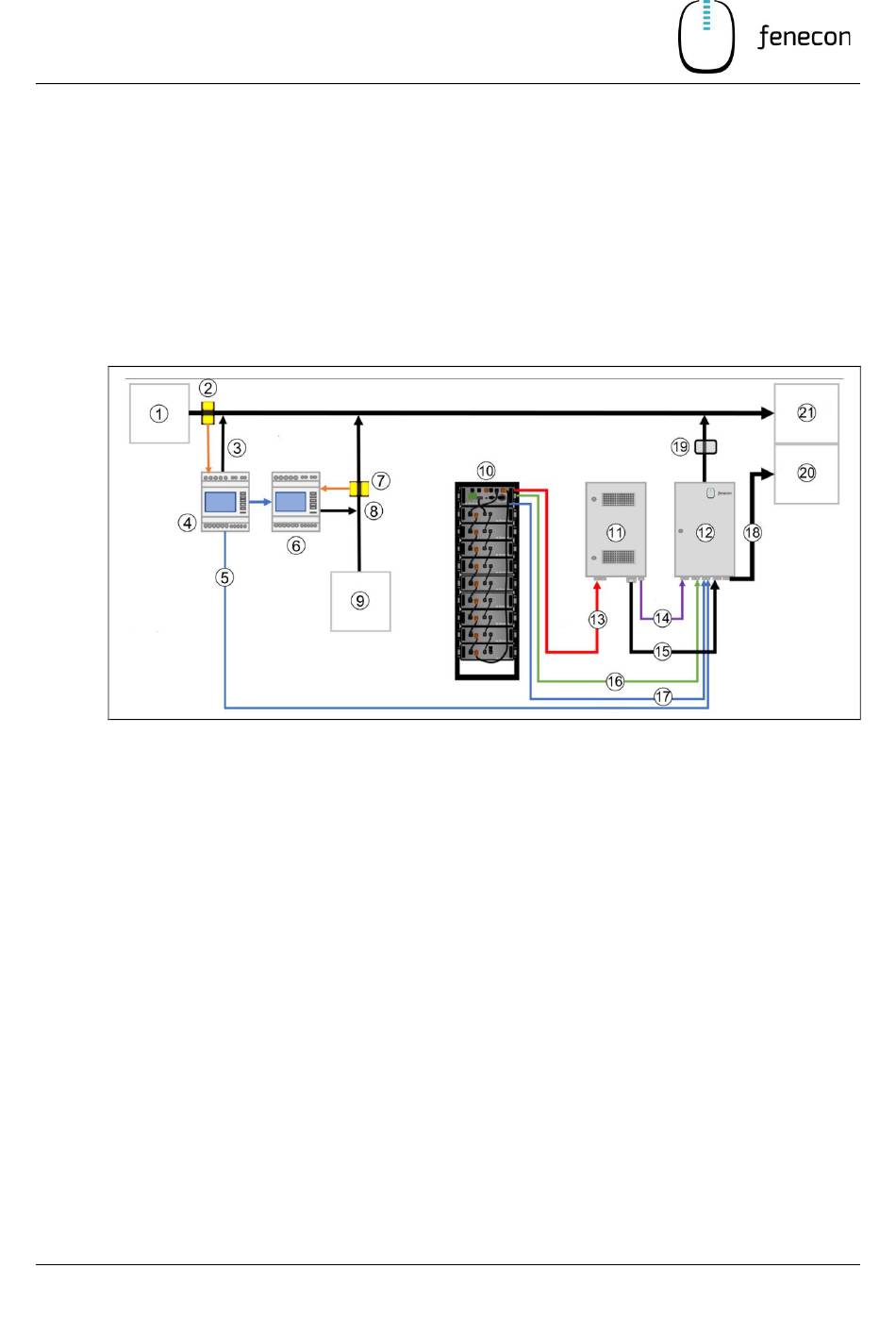

Abbildung 17: Systemaufbau mit C30-Netztrennstelle
1 Netzanschlusszähler
2 Stromwandler am NAP
3 Spannungsabgriff NAP
4 Stromzähler am NAP
5 RS485-Bus (2 x 0,5 LYCY)
6 Stromzähler am Erzeuger
7 Stromwandler am Erzeuger
8 Spannungsabgriff Erzeuger
9 PV-Wechselrichter
10 Batterie-Rack
11 Batterie-Wechselrichter
38 / 115
12 C30-Netztrennstelle 100 A
13 DC-Hochvolt (2 x 35 DC 1000V)
14 LAN (Ethernet CAT.6)
15 Netz 400/230 V (5G10)
16 DC 24 V
17 RS485-Bus (2 x 0,5 LYCY)
18 Netz 400/230 V (5G10)
19 Die Leitung darf mit maximal 100 A belas-
tet werden. Die passende Sicherung muss
vom Installateur gewählt werden.
20 Notstromversorgte Verbraucher
21 Verbraucher
