8. Kabine
Das Leistungsteil wird über eine freie Saunabus Buchse im Leistungsteil (Dampfgenerator) der 7.
Kabine angeschlossen. Das Leistungsteil der Kabine 8 soll nach dem Anschluss auf die Kabinen-
adresse „8" gestellt werden.
Die Anschlussübersicht für einen beispielhaften Anschluss von 6 Saunen und 2 Dampfbäder
finden Sie auf der nächsten Seite.
Umprogrammierung der Kabinenadresse
Das Leistungsteil einer Saunasteuerung bzw. des Steamrock Premium Dampfgenerators wird ab
Werk mit der Kabinenadresse „1" ausgeliefert. Damit das Bedienteil mehrere Kabinen erkennt,
muss die Kabinenadresse je nach Anzahl der Kabinen auf eine andere Kabinenadresse (von 2 bis 8)
umgestellt werden. Zuordnung der Kabinenadressen zu den Saunabus Buchsen:
1. Buchse
1. Kabine - Adresse 1
2. Kabine - Adresse 2
2. Buchse
3. Kabine - Adresse 3
4. Kabine - Adresse 4
3. Buchse
5. Kabine - Adresse 5
6. Kabine - Adresse 6
4. Buchse
7. Kabine - Adresse 7
8. Kabine - Adresse 8

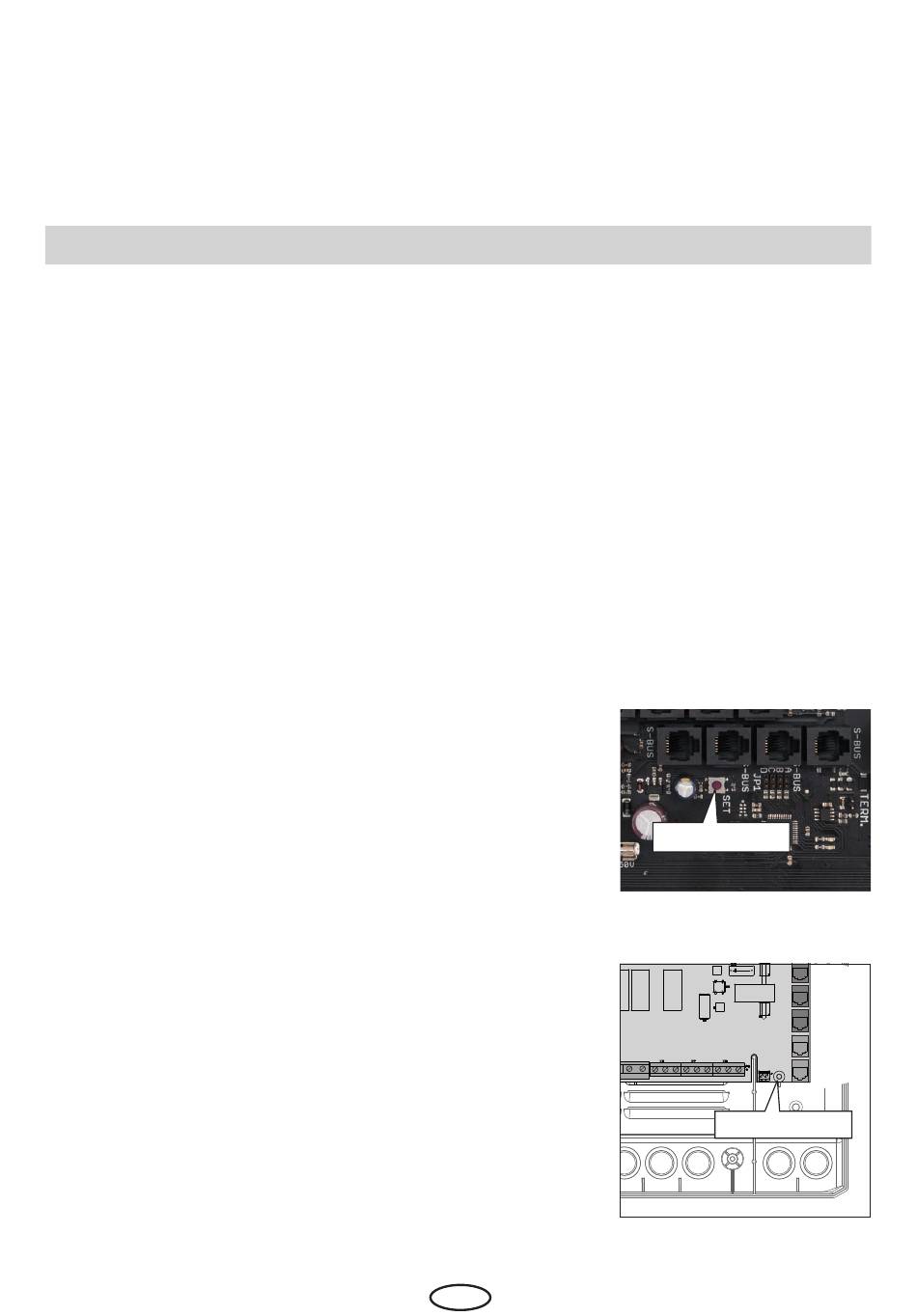

Programmierung:
1. Programmiertaste ca. 5-6 Sek. drücken bis neben der grün
blinkenden Status-LED auf der Platine oben rechts eine zweite
LED rot aufleuchtet (Programmiermodus aktiv). Die grüne LED
erlischt.
2. Drücken Sie jetzt kurz auf die Programmiertaste. Die Kabi-
nenadresse wird auf die nächste Zahl umspringen, die grüne
LED wird entsprechend der neuen Kabinenadresse 2 bis 8 Mal
blinken.
Beispiel: alte Adresse = 1 > Taste drücken > LED blinkt 2 Mal >
neue Adresse = 2.
3. Drücken Sie bei Bedarf erneut auf die Programmiertaste bis
Sie die gewünschte Adresse erreicht haben. Wenn Sie keine Taste
für mehr als ca. 15 Sek. drücken, wird der Programmiermodus
beendet (rote LED erlischt, grüne LED fängt an zu blinken). Neue
Adresse wird gespeichert.
Sobald die neue passende Kabinenadresse zugewiesen ist, wird
das Symbol dieser Kabine auf dem Bildschirm erscheinen (Mehr-
kabinen Steuerung).
26
Wichtiger Hinweis: Achten Sie darauf, dass
die Anschlussreihenfolge genau eingehalten
wird. Der Anschluss muss unbedingt mit
der 1. Buchse anfangen. Eine Kabine mit der
Adresse z.B. „4" darf nicht an eine andere
Buchse außer Nr. 2 angeschlossen werden,
sonst wird sie nicht erkannt.
I
F2
II
L1
U
L2
V
L3
W
N
D
Programmiertaste
JP5
F1
Programmiertaster in EmoTouch 3
Version Steamrock Premium
Programmiertaste
Programmiertaster in EmoTouch 3
Version „Sauna", „Römisches Bad" und
N
N
Wb Wm S1 S1
3
4
„Steam"
X5
X2
}
}
}
FL FN LL LN
X3
