Bedienteil
Das Bedienteil darf nur außerhalb der Kabine
montiert werden. Als Montageort wählen Sie
zweckmäßigerweise die Kabinenaußenwand.
Beachten Sie unbedingt, dass beim Öffnen der
Tür das Bedienteil nicht durch ausströmenden
Dampf beaufschlagt wird. Das kann zur Kon-
densatbildung im Bedienteil und zum Ausfall
der Anlage führen.
Sind bereits Leerrohre für die elektrischen Ins-
tallationen vorhanden, ist die Position des Be-
dienteils durch diese vorbestimmt. Das Bedien-
teil ist für den Wandeinbau konzipiert.
Zur Montage verfahren Sie bitte wie folgt:
1.
Legen Sie zunächst den Montageort fest.
2.

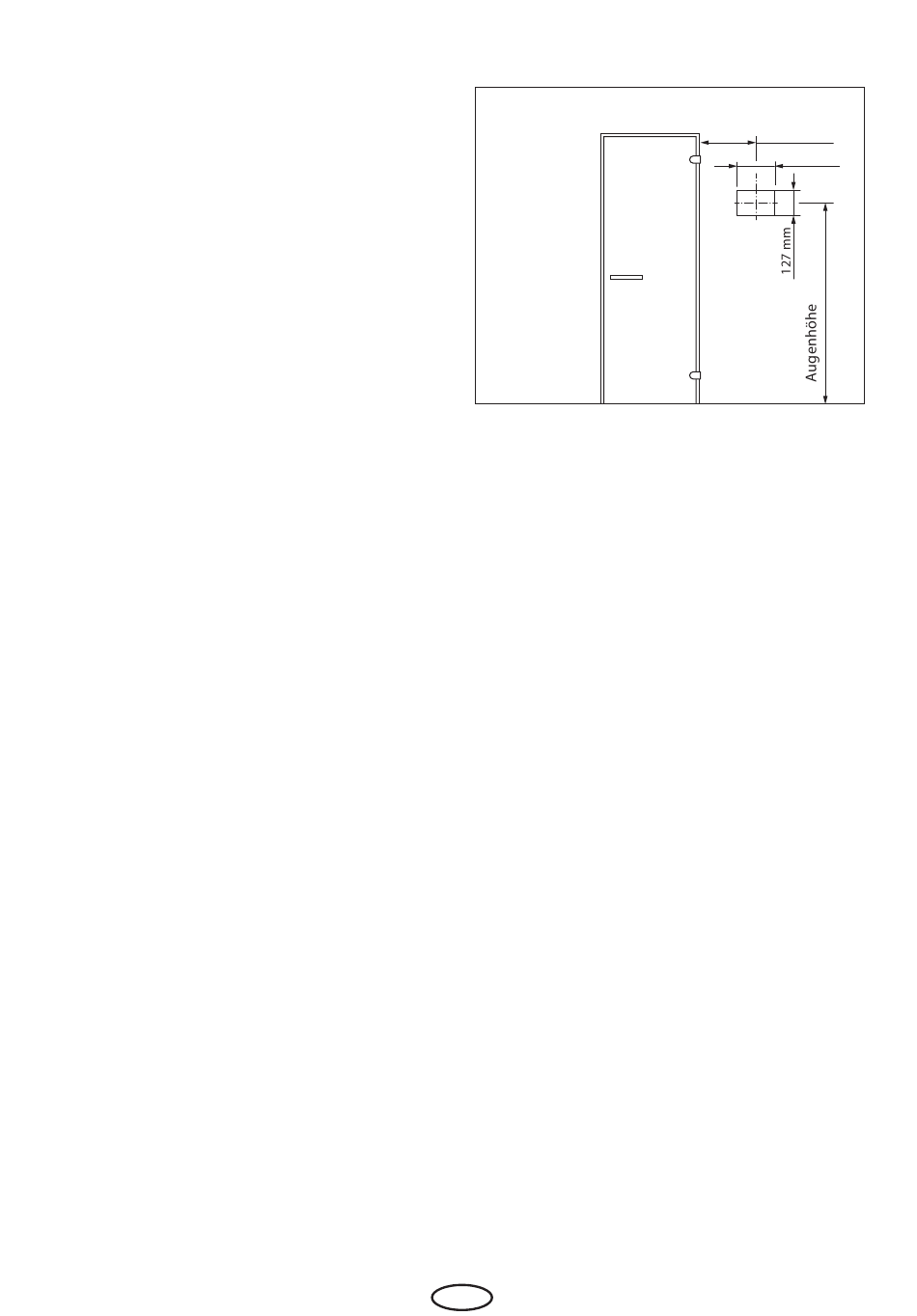

Erstellen Sie einen Wandausschnitt 127 x
188 mm (Höhe x Breite, Abb. 5 und 7).
3.
Einbautiefe - mind. 35 mm erforderlich.
4.
Verlegen Sie die Steuerleitung vom Be-
dienteil zum Leistungsteil.
5.
Achten Sie darauf, dass die Leitung mit
dem kleineren Stecker (RJ10) zum Bedien-
teil hin verlegt wird.
6.
Die Steuerleitung darf nur zwischen der
Isolierung und der Kabinenaussenwand
verlegt werden (Abb. 10).
7.
Die Isolierung muss so ausgelegt sein,
dass an der Außenseite max. 75° C er-
reicht werden können.
8.
Verwenden Sie hierfür die mitgelieferte
5 m Steuerleitung mit RJ10 Stecker (zum
Bedienteil) und RJ14 Stecker (zum Leis-
tungsteil).
9.
Die Steuerleitung kann bei Bedarf auf bis
zu ca. 50 m Länge bauseitig verlängert
werden. Die Verlängerung soll auf der
Seite des Leistungsteils erfolgen. Hierfür
ist eine Kupplung (RJ12/RJ12) und ein
Verlängerungskabel mit RJ12 Stecker er-
forderlich (optionales Zubehör).
10. Falls Sie eine Leitungslänge über 25 m be-
nötigen, müssen Sie zusätzlich ein Netz-
teil in der Nähe des Bedienteils anbringen
und mit dem Bedienteil verbinden. Netz-
teil erfordert 230 V Netzanschluss.
Siehe Sonderzubehör.
Hinweis: Maximale Länge der Verbindungs-
leitung für das Bedienteil beträgt bis zu 50 m.
Bei Leitungslänge > 25 m ist ein EmoTouch 3
Netzteil erforderlich.
Der kleinere RJ10 Stecker der Verbindungslei-
tung muss zum Bedienteil hin verlegt werden.
Seien Sie vorsichtigt, lassen Sie das Bedienteil
nicht fallen. Zerbrechlich! Die Schutzfolie erst
nach Abschluss der Montage abziehen.
ACHTUNG! Bei Verlegung der Verbin-
dungsleitung(en) ziehen Sie die Leitung
niemals am Stecker! Die Leitung kann so
beschädigt werden.
D
ca. 350 mm
188 mm
Abb. 5
11
