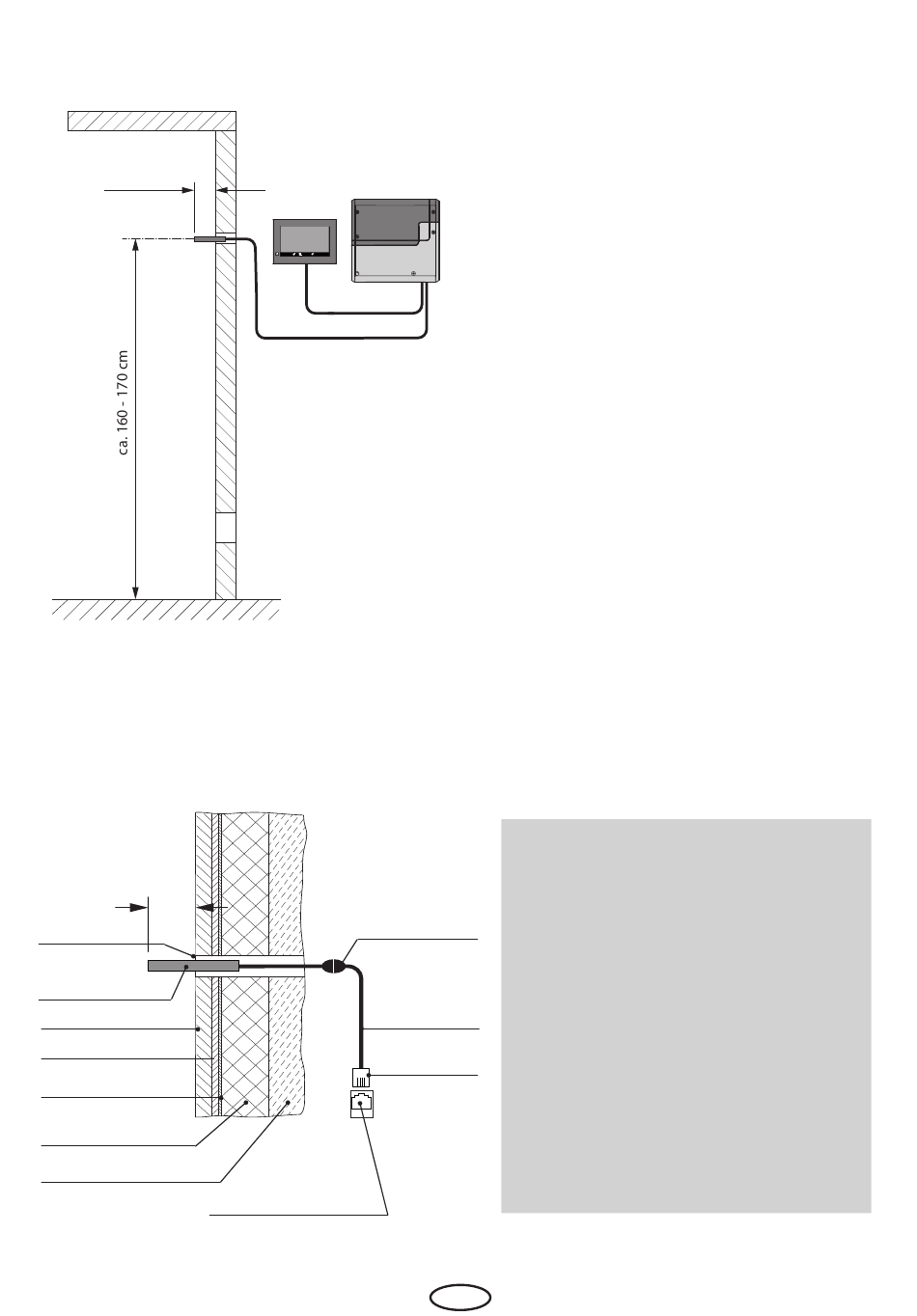

Temperaturfühler - Montageübersicht:
min. 3 cm
Abb. 12
30 mm
mit Silikon
einzudichten
Temperaturfühler
Fliese
Kleber
Dampfsperre
Mauerwerk
ISO Platte
Abb. 13
16
15. Oktober 2013
14:22:38
Zwischenstecker
Fühlerleitung
RJ10 Stecker
Fühleranschluss RJ10
im Leistungsteil
Der Temperaturfühler wird an eine freie Buchse
„Sensor" auf der Hauptplatine angeschlossen.
Dank dem Zwischenstecker direkt hinter dem
Fühler kann die Verbingungsleitung von seri-
enmäßig 5 m auf 20 m oder 50 m verlängert
werden (optionales Zubehör).
Beachten Sie, dass der Fühler 30 mm aus der
Wand hervorstehend montiert und mit Silikon
abgedichtet werden muß. Siehe Abb.
Hinweis zum Fühleranschluss
Der Fühler wird mit RJ10 Stecker an eine
der drei „Sensorbus" RJ10 Buchsen ange-
schlossen. Sie können dabei den Fühler
beliebig an jede der drei Buchsen an-
schließen.
Die angeschlossenen Fühler werden au-
tomatisch erkannt und konfiguriert.
Der Fühler darf nicht in die größeren
RJ14 Buchsen von Saunabus gesteckt
werden (Anschluss für Bedienteil und
Module).
D
