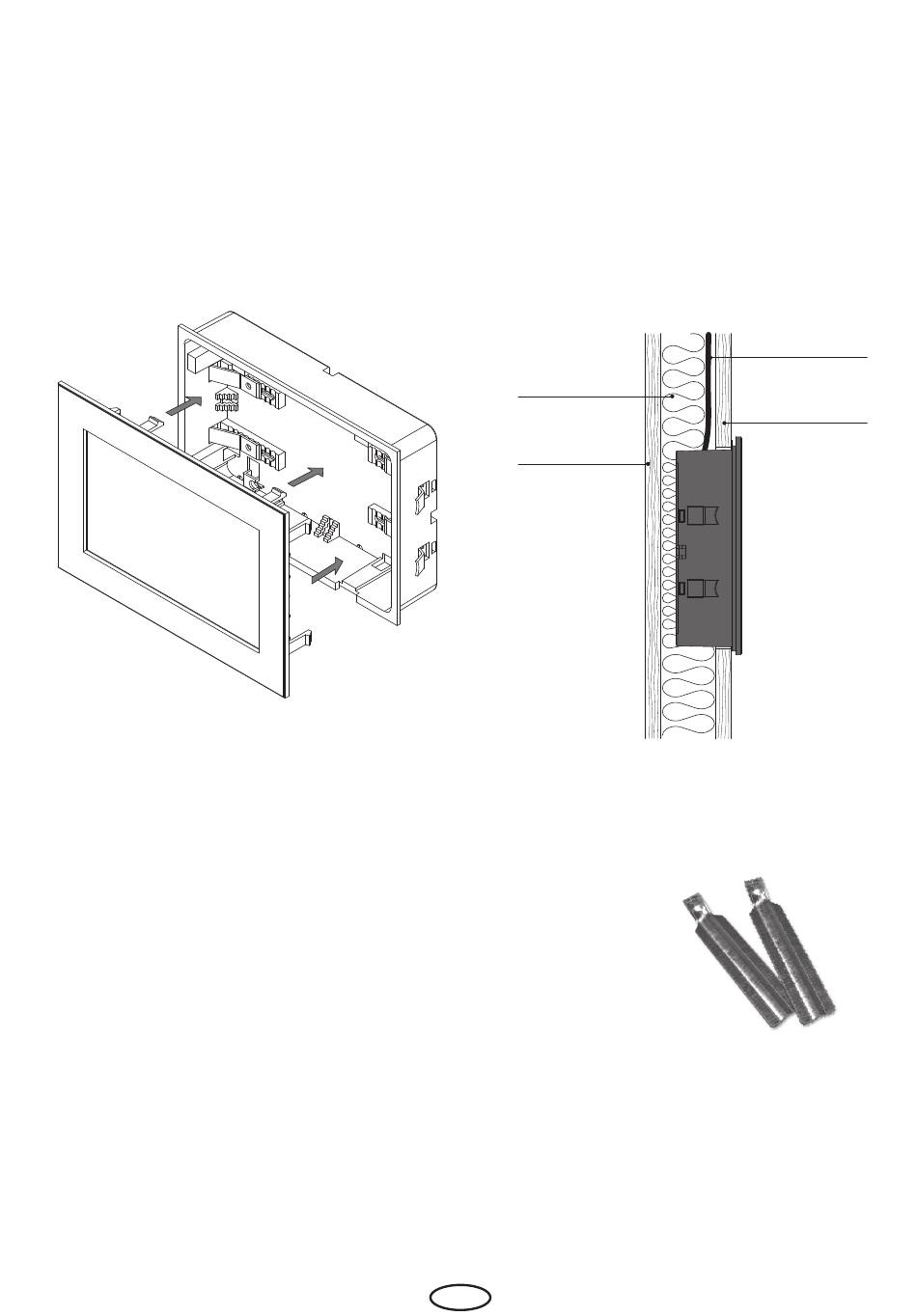

Montage Bedienteil
Platzieren Sie das Bedienteil direkt vor dem Unterteil, achten Sie dabei auf die richtige Ausrich-
tung. Das Bedienteil soll wie in der „Übersicht der Anschlüsse" beschrieben, an das(die) Lastteil(e)
angeschlossen sein. Achten Sie auf die korrekte Verlegung der Steuerleitung(en).
Drücken Sie das Bedienteil in das Unterteil bis die Befestigunslaschen sicher einrasten. Prüfen Sie
das Bedienteil auf festen Sitz.
Hinweis: Die Verbindungsleitung(en) sollte(n) nicht zu straff verlegt sein, damit Sie später bei einer
Demontage das Bedienteil wieder problemlos herausnehmen können.
Demontage des Bedienteils
Um das Bedienteil zu demontieren, benutzen Sie bitte die zwei mitgelieferten Spezialwerkzeuge.
Alternativ können auch passende Schlitzkopfschraubenzieher benutzt
werden.
Stecken Sie die beiden Werkzeuge in die Schlitze am unteren Rand des
Bedienteils (zwischen Oberteil und Unterteil) und ziehen Sie weg von der
Wandfläche bis das Bedienteil aus dem Unterteil etwas herauskommt.
Ziehen Sie danach das Bedienteil komplett aus dem Unterteil.
Ziehen Sie abschließend das Verbindungskabel vom Bedienteil ab. Drü-
cken Sie hierfür vorsichtig auf die kleine Sicherungslasche des Steckers
und ziehen Sie ihn aus der Buchse heraus.
Wichtiger Hinweis:
Achten Sie darauf, dass die Demontagewerkzeuge nicht direkt an Glas angelegt wer-
den dürfen. Sie sollen zusammen mit gleichmäßiger Ziehkraft gezogen werden. Sonst
kann die Glasscheibe beschädigt werden. Bedienteil nicht am Glas herausziehen!
14
Isolierung
Kabinen-
innenwand
Abb. 9
D
Steuerleitung
Kabinen-
außenwand
Abb. 10
