Temperaturfühler
Die Fühler- und Saunabusleitungen sollten nicht zusammen mit Netzleitungen verlegt bzw. durch
eine gemeinsame Durchführung geführt werden. Eine gemeinsame Verlegung kann zu Störungen
der Elektronik führen, z.B. Fehlermeldungen, dass der Fühler nicht erkannt wurde.
Die Leitung des Fühlers ist mit einem kompakten Zwischenstecker versehen, der den Fühler von
der Hauptleitung trennt. Damit können Sie die Kabelverlegung vereinfachen oder bei Bedarf die
serienmäßige Länge 5 m durch eine längere Leitung 20 m oder 50 m ersetzen (optional).
Schließen Sie den Fühler an die Hauptplatine des Dampfgenerators an (Abb. 12).
Beachten Sie bitte, dass nachfolgende Maßangaben Richtwerte sind, bei denen vermeintlich das
beste Klima in der Kabine erreicht wird. Einen Überblick über den Montageort des Fühlers geben
Ihnen die Abb. 11 - 13

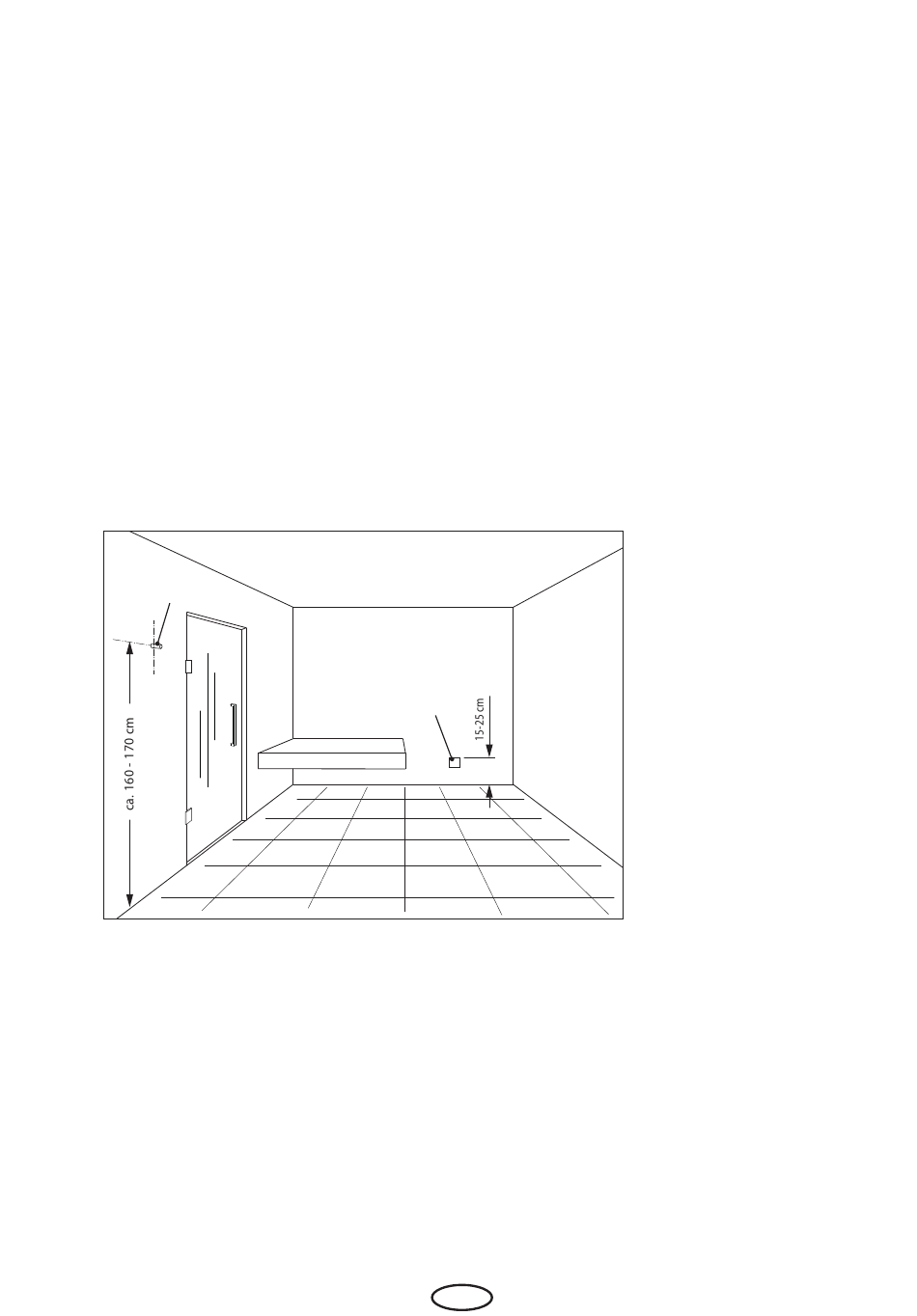

Montage des Temperaturfühlers
Temperaturfühler
Dampfdüse
Abb. 11
Der Temperaturfühler soll nicht in direkter Nähe der Dampfdüse montiert sein. Der Fühler sollte
diagonal zur Dampfdüse und in einer angemessenen Entfernung montiert werden.
Eine zu kurze Distanz kann dazu führen, dass sich der Dampfgenerator zu früh abschaltet. Eine
zu große Distanz kann dazu führen, dass im Bereich des Dampfaustritts eine zu hohe Temperatur
entsteht.
Je nach Kabinensituation und Anordnung der relevanten Komponente kann die Position des Füh-
lers, darunter auch seine Montagehöhe, variieren. Die in der Abb. 11 angegebenen Maße sind
daher nur Richtwerte.
D
15
