Elektroanschluss

Der elektrische Anschluss darf nur von einem
zugelassenen Elektroinstallateur unter Be-
achtung der Richtlinien des örtlichen Ener-
gieversorgungsunternehmens und des VDE
durchgeführt werden.
Der Anschluss erfolgt mittels bauseitig zu mon-
tierenden Schuko-Stecker an eine separat mit
16A abgesicherte Schuko-Steckdose.
Infolge des erhöhten Einschaltstromes muß die
Absicherung durch einen 16A - Automaten mit
mindestens K-Charakteristik erfolgen.
Alle elektrischen Installationen und alle An-
schlussleitungen, die im Inneren der Kabine ver-
legt werden, müssen für eine Umgebungstem-
peratur von mindestens 170°C geeignet sein.
Die Leitungen von den einzelnen Komponen-
ten (max. 5 m Leitungslänge) zum Lastteil
der Steuerung führen und gemäß Schaltplan
anklemmen.
Sollen mehr als jeweils ein Strahler pro Heiz-
kreis angeschlossen werden, sind die jewei-
ligen Leitungen in bauseitigen Abzweigdosen
außerhalb des Lastteiles zu verklemmen.
Die Klemmen auf der Platine dürfen nur mit einer
Leitung belegt werden.
Die Steuerleitung/en vom Bedienteil zum
Leistungssteuergerät führen und Steckverbin-
dungen gemäß Anschaltbild herstellen.
Hinweis: Der Anschluss für den Beinstrah-
ler wird nicht über die gemessene Temperatur
geregelt. Schließen Sie daher nur Beinstrahler
an die aufgrund Ihrer Leistung nicht in der Lage
sind den Raum auf über 70°C zu erwärmen!
8
Anpassung der Steuerung an die
installierten Komponenten.

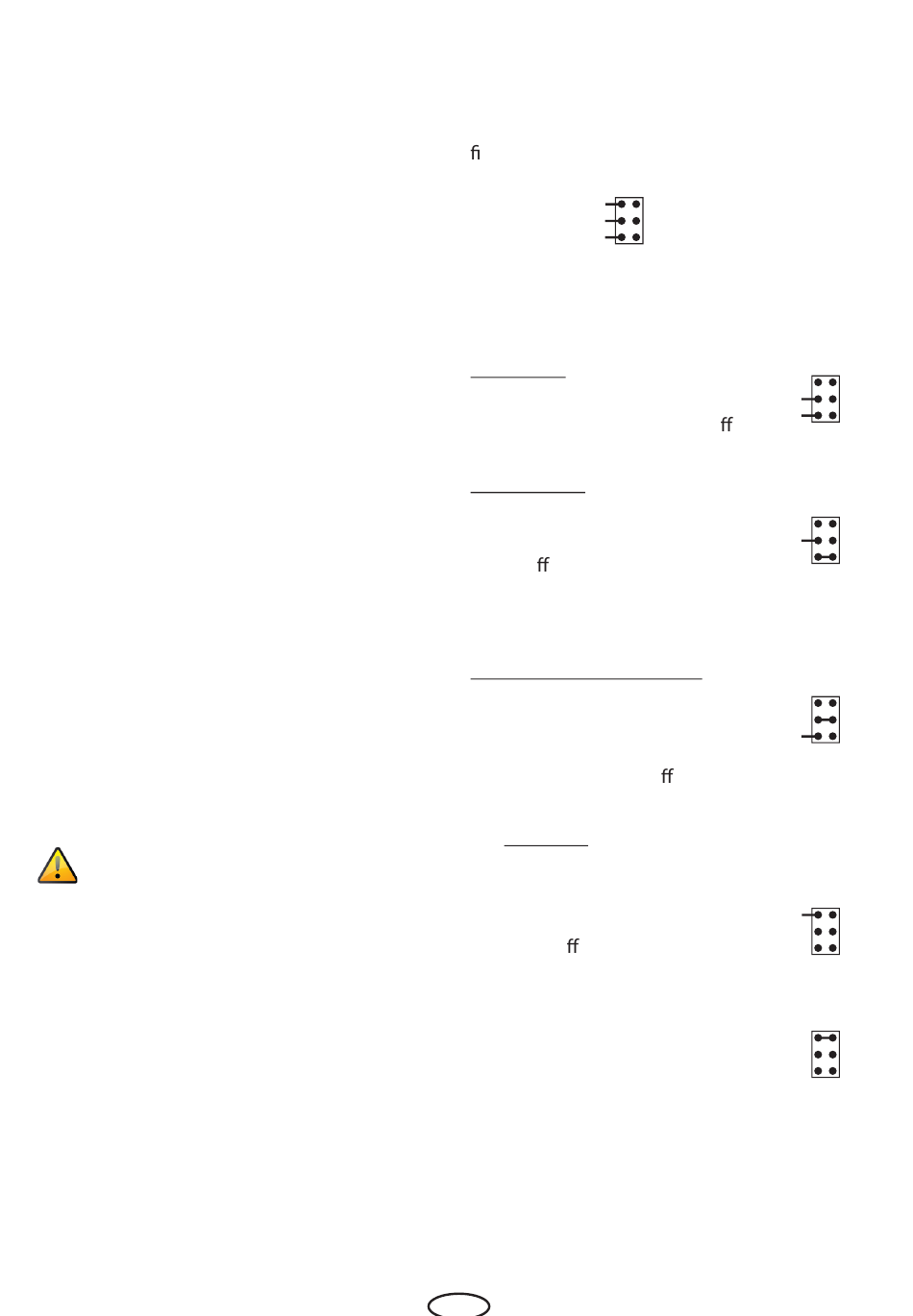

Auf der Platine des Lastteils der IR-Steuerung
nden Sie Einen Steckblock für drei Jumper
Mit den Jumpern 1 + 2 wird die Art der verwen-
deten Emitter eingestellt.
IR-Strahler
sind ausschließlich IR-Strahler mon-
tiert, bleiben beide Jumper o en
IR-Heizfolien
sind IR-Heizfolien montiert, wird
Jumper 1 gesteckt und Jumper 2
bleibt o en.
Ein Beinstrahler kann zusätzlich
installiert sein
IR-Strahler & IR-Heizfolien
sind sowohl IR-Strahler, außer dem
Beinstrahler, als auch IR-Heizfolien
montiert, wird Jumper 2 gesteckt
und Jumper 1 bleibt o en.
Mit Jumper 3 können Sie die maxi-
male Heizzeit einstellen
Maximale Heizzeit 99 Minuten
Jumper 3 o en
Maximale Heizzeit 12 Stunden
Jumper 3 geschlossen
Hinweis: bei der Vewendung von IR-Heizfolien
muss der optional erhältliche 2. Fühler (Heiz-
folienfühler) angeschlossen und durch die
Jumperstellung aktiviert werden.
Der 2. Fühler gehört nicht zum Lieferumfang!
