3. Das Leistungsteil auf die 3 mm herausstehende Schraube in das obere Befestigungsloch einhän-
gen.
Setzen Sie die mitgelieferten Gummitüllen in die Öffnungen des Gehäuse-Unterteils (nach Wahl
von unten bzw. von hinten) und führen Sie dann die Anschlusskabel durch diese Öffnungen.
Schrauben Sie das Gehäuseunterteil in den beiden unteren Bohrungen fest an die Kabinenwand
(Abb. 3).

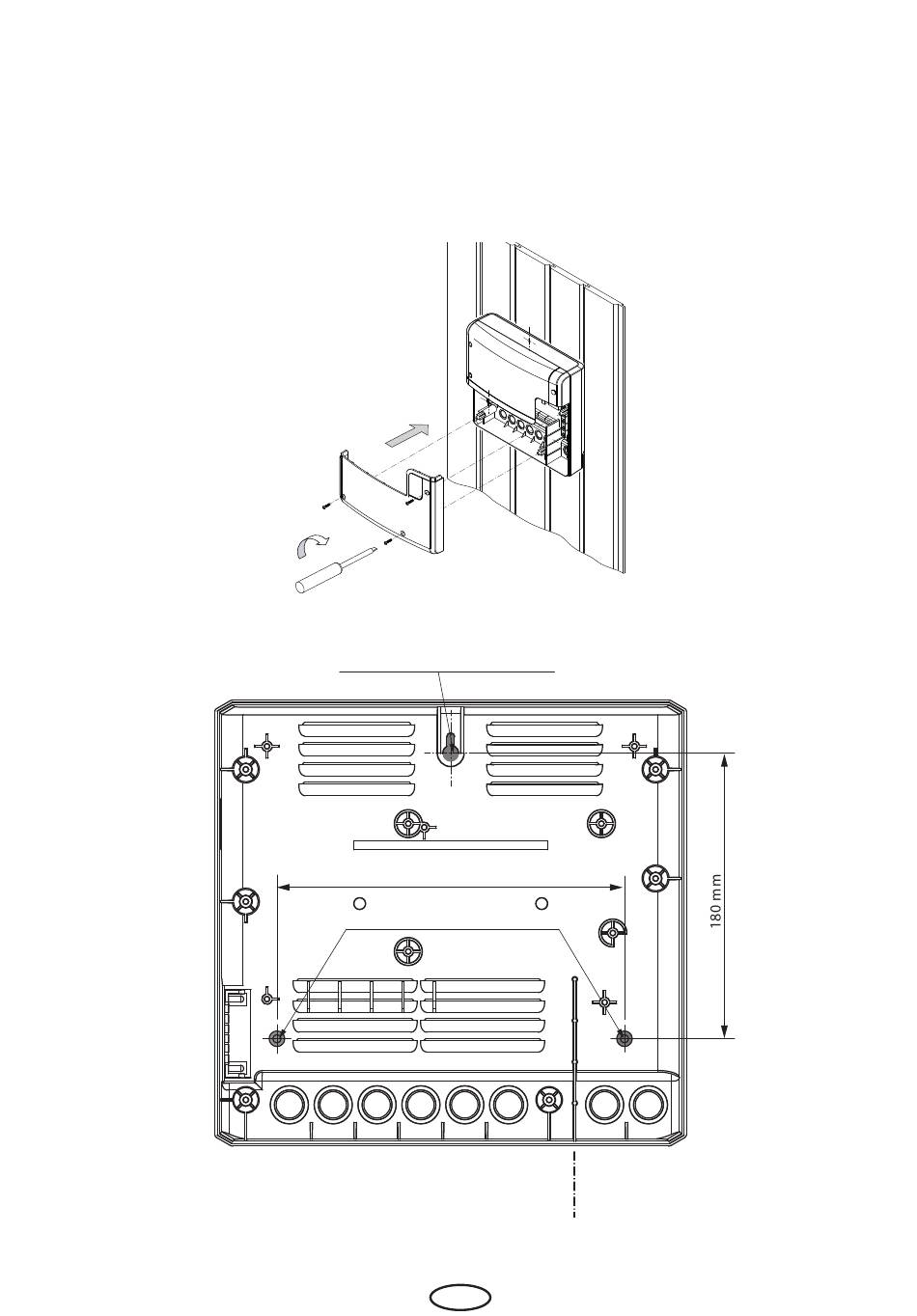

Abb. 3
Abb. 4
10
oberes Befestigungsloch
210 mm
Befestigungslöcher
Durchführungen für:
Leitungen mit Netzspannung
z.B. Netzzuleitung, Zuleitung zu Heizer
Durchführung für:
Leitungen mit Niederspannung
z.B. Fühlerleitungen
