Mehrkabinenanschluss
Das EmoTouch 3 gibt Ihnen die Möglichkeit, mehrere Kabinen mit nur einem Bedienteil zu bedie-
nen.
Freie Kombination von bis zu 8 Saunen und Dampfbadkabinen anschließbar. Der Anschluss er-
folgt über die 4 Saunabus Buchsen auf der Rückseite des Bedienteils.
Bitte beachten Sie, dass Sie pro Anschluss an eine Buchse eine Ferrithülse benötigen. Hin-
weise zur Montage der Hülse finden Sie im Kapitel „Bedienteil".
Sollten Sie weitere Kabinen anschließen, so erhalten Sie im Lieferumfang des neuen Leistungsteils,
neben dem Verbindungskabel, eine weitere Ferrithülse zur Montage.
Anschluss für Mehrkabinen Steuerung
Unabhängig davon, ob Sie die Emotouch 3 Steuerung als Steuergerät für Sauna-, Dampfbadka-
bine oder für mehrere Kabinen nutzen, erfolgt der Anschluss grundsätzlich nach dem folgenden
Prinzip:
1. Kabine
Das Leistungsteil der 1. Kabine wird mit dem Saunabus
Kabel an die 1. Buchse des Bedienteils angeschlossen.
2. Kabine
Das Leistungsteil wird an eine freie Saunabus Buchse im
Leistungsteil der 1. Kabine angeschlossen.
Das Leistungsteil der Kabine 2 muss nach dem Anschluss
auf die Kabinenadresse „2" gestellt werden.
3. Kabine
Das Leistungsteil wird mit dem Saunabus Kabel an die 2. Buchse auf der Rückseite des Bedien-
teils angeschlossen.
Das Leistungsteil der Kabine 3 muss nach dem Anschluss auf die Kabinenadresse „3" gestellt werden.
4. Kabine
Das Leistungsteil wird über eine freie Saunabus Buchse im Leistungsteil der 3. Kabine ange-
schlossen.
Das Leistungsteil der Kabine 4 muss nach dem Anschluss auf die Kabinenadresse „4" gestellt werden.
5. Kabine
Das Leistungsteil wird mit dem Saunabus Kabel an die 3. Buchse auf der Rückseite des Bedien-
teils angeschlossen.
Das Leistungsteil der Kabine 5 muss nach dem Anschluss auf die Kabinenadresse „5" gestellt werden.
6. Kabine
Das Leistungsteil wird über eine freie Saunabus Buchse im Leistungsteil der 5. Kabine ange-
schlossen.
Das Leistungsteil der Kabine 6 muss nach dem Anschluss auf die Kabinenadresse „6" gestellt werden.
7. Kabine
Das Leistungsteil wird mit dem Saunabus Kabel an die 4. Buchse auf der Rückseite des Bedien-
teils angeschlossen.
Das Leistungsteil der Kabine 7 muss nach dem Anschluss auf die Kabinenadresse „7" gestellt werden.
1
2
3
4

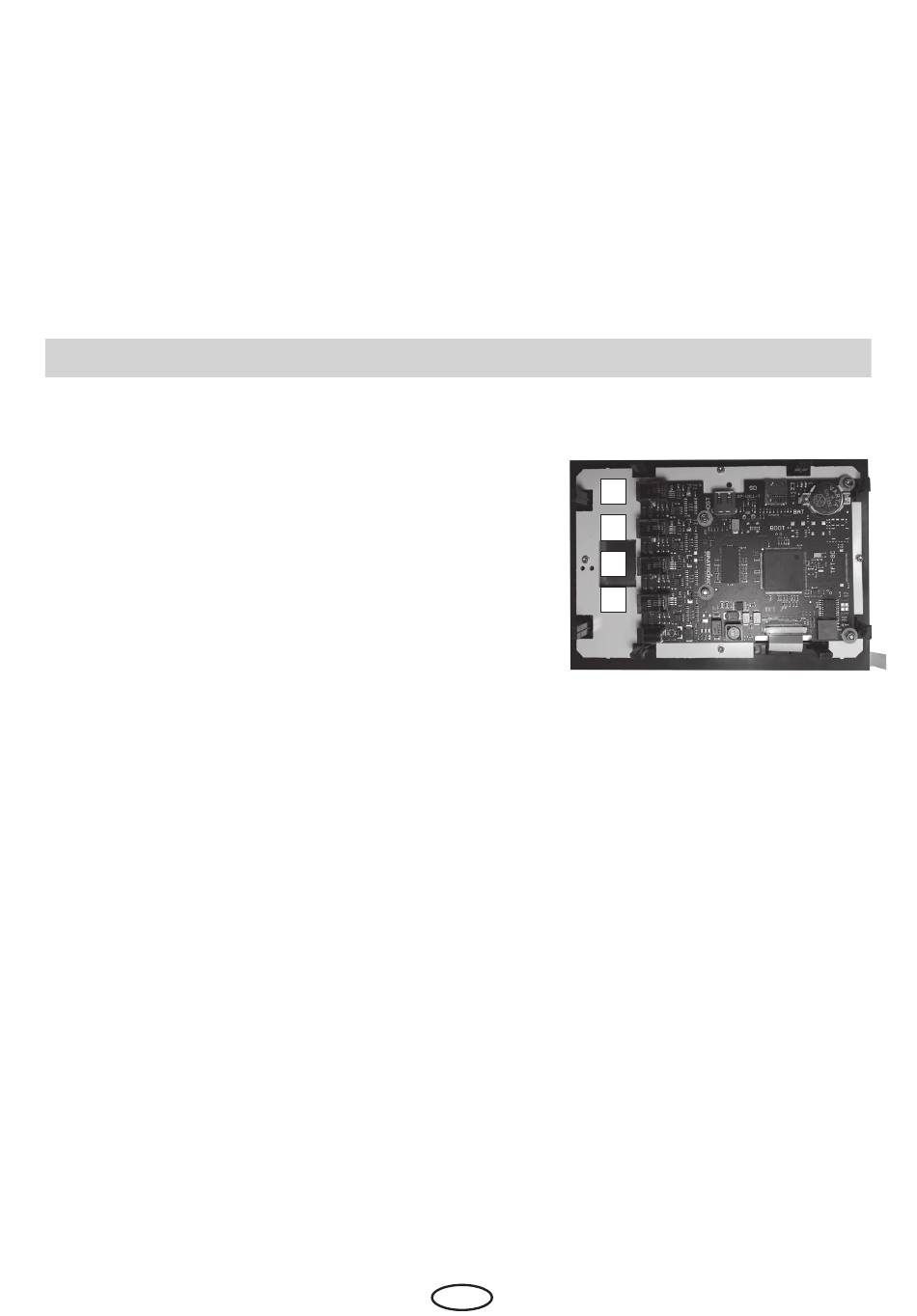

Platinenrückseite mit Anordnung der An-
schlussbuchsen für Saunabus
