Montage Leistungsteil
Das Leistungsteil darf nur außerhalb der Kabine montiert werden. Empfohlene Montageorte sind
Kabinenaußenwand bzw. Technikraum oder Montageanordnungen die den baulichen Gegeben-
heiten vor Ort angepasst sind. Sind bereits Leerrohre für die elektrischen Installationen vorhan-
den, ist die Position des Leistungsteils durch diese vorbestimmt. Zur Montage verfahren Sie bitte
nach folgender Anweisung:

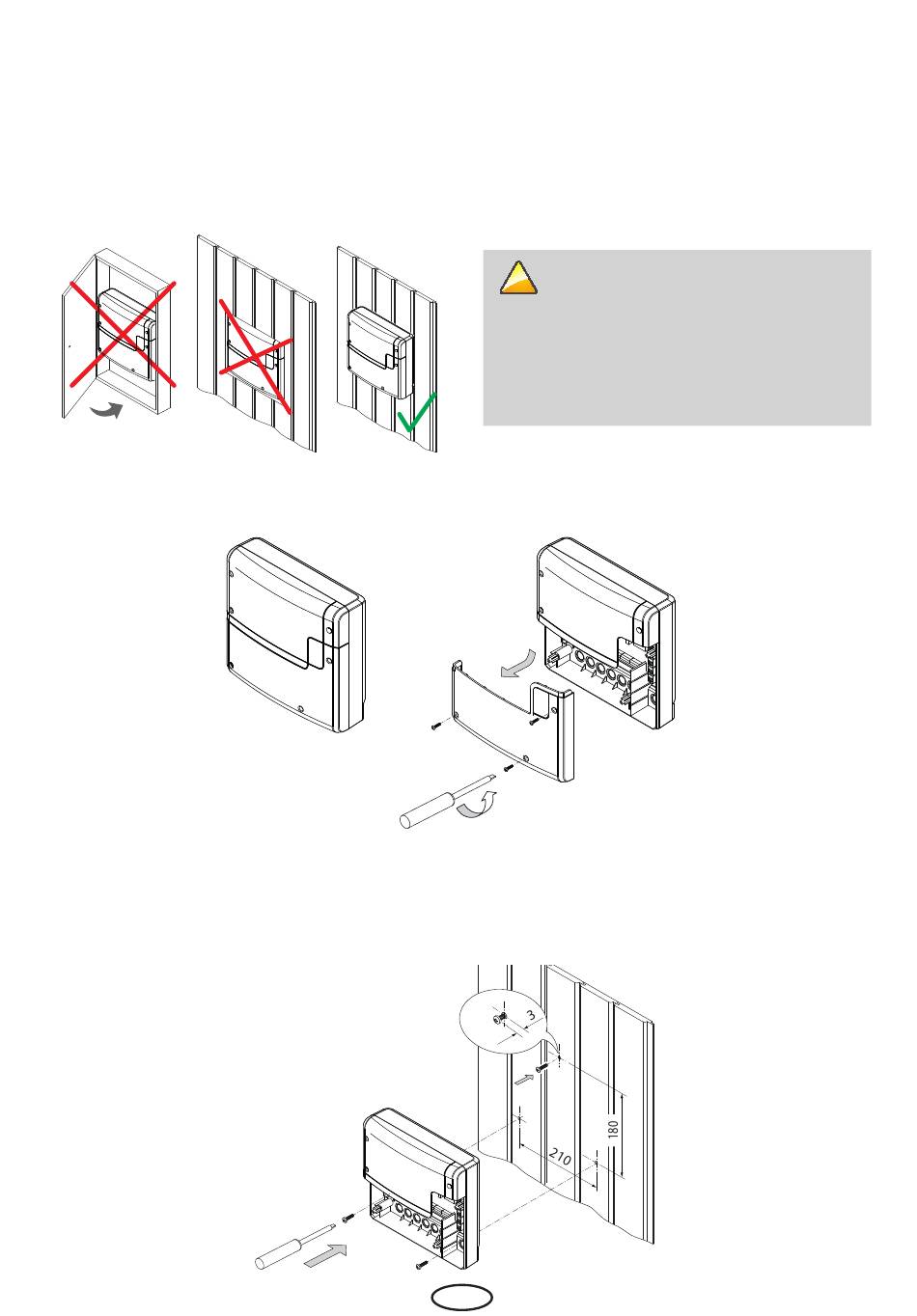

1. Nehmen Sie die untere Abdeckung des Leistungsteils ab. Dazu lösen Sie die 3 Schrauben
komplett und ziehen den unteren Gehäuse-Deckel kurz nach unten und dann nach vorne ab
(Abb. 1).
Abb. 1
Die Bohrungen für die mitgelieferten Holzschrauben 4 x 25 mm werden entsprechend den in
Abb. 2 angegebenen Maßen angebracht.
2. In die obere mittlere Bohrung drehen Sie eine der Holzschrauben. An dieser Schraube wird das
Leistungsteil eingehängt. Lassen Sie zu diesem Zweck die Schraube ca. 3 mm herausstehen (De-
tail in Abb. 2).
Abb. 2
! Achtung: Das Gerät darf nicht in
geschlossenen Schaltschränken oder in
einer geschlossenen Holzverkleidung
installiert werden!
2.
1.
D
9
