Einstellung Positionieradapter - probst HVZ-GENIUS-II Betriebsanleitung

Einstellungen

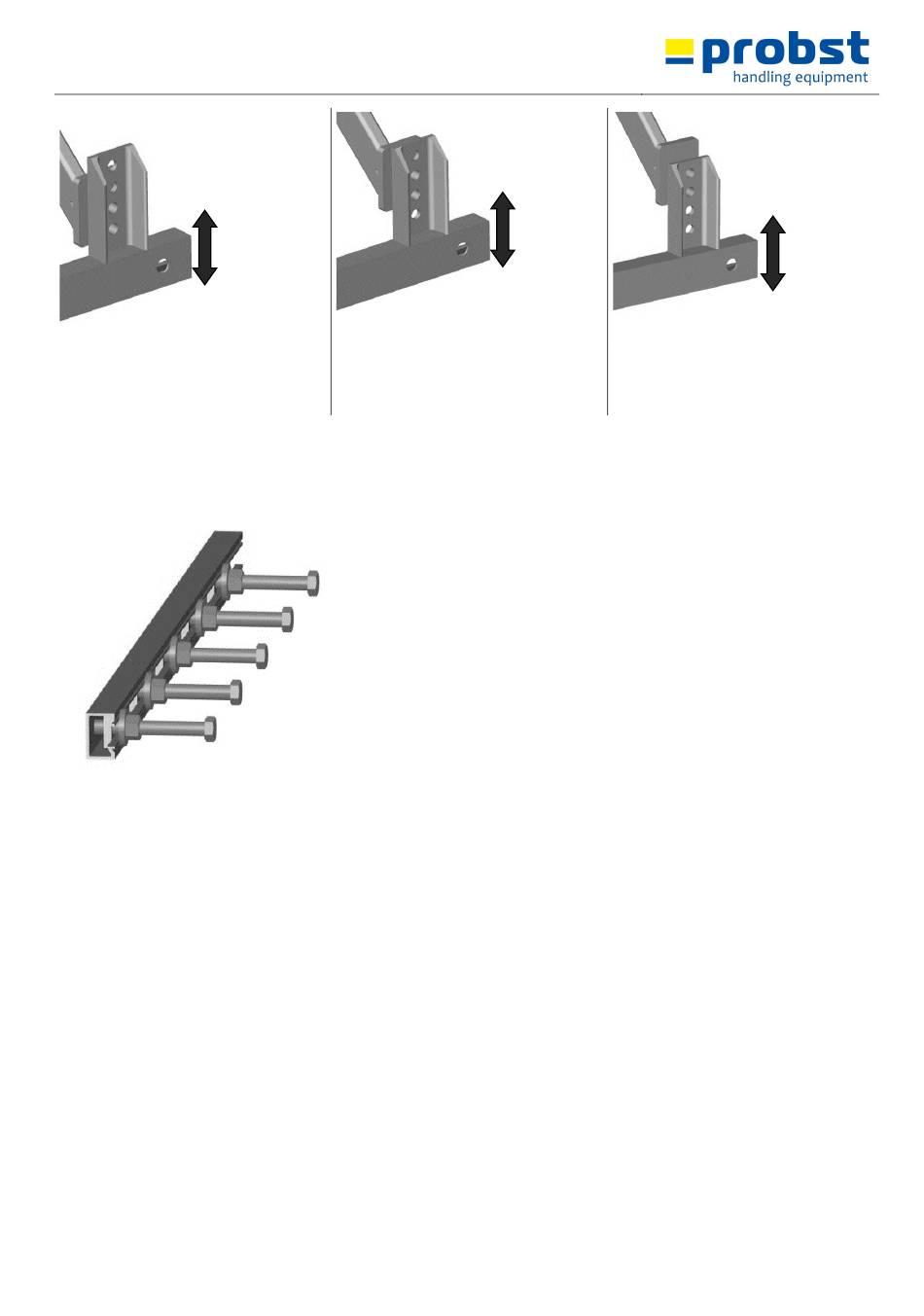

bei Steindicke 6 cm
Greiftiefeneinstellung in Stellung 1
montieren.
5.3

Einstellung Positionieradapter

Greifweiteneinstellung Nebenspannung
(mit Verschieben der Steinlage zum
Läuferverband)
5140.0042
Bild A
bei Steindicke 8 cm
Greiftiefeneinstellung in Stellung 2
montieren.
Die überstehende Länge der Positionieradapter zwischen Halfeneisen und
Schraubenkopf (Vorsprungsmaß) beim abgebildeten Beispiel beträgt bei
Halbsteinverband 20 cm dividiert durch 2 = 10 cm.
Für das abgebildete Beispiel werden in das Halfeneisen der Nebenspannung
rechts Positionieradapter für die Steinreihe 1, 3, 5 und 7 montiert und in etwa
an der zu erwartenden Stelle positioniert. An der Nebenspannung links erfolgt
die Montage der Positionieradapter für die Steinreihen 2,4 und 6.
Hauptspannung, welche bereits eingestellt ist, hydraulisch ganz öffnen, HVZ-
UNI-II über das Steinpaket anheben, damit diese frei hängt.
Nebenspannung ganz schließen.
Grobeinstellung über Einstellschraube (Bild) beide Nebenspannungsteile so
einstellen, dass das vorher festgestellte Paketbreitenmaß + halbe Steinlänge
im Beispiel 5 x 20 +10 = 110 cm, auf der Skala hinter dem senkrechten
Übergangsblech liegt.
Maß zwischen den beiden Halfeneisen messen, Feineinstellung über die
Einstellschraube PO so vornehmen, dass das gemessene Maß ca. 3 bis 4 mm
größer ist als das Paketbreitenmaß. (Dadurch wird sichergestellt, dass die
einzelnen Pflastersteine auch nach der Ablage im Planum in
Seitenspannrichtung nicht knirsch sondern normgerecht mit einem
Fugenabstand von 3 – 4 mm liegen. Hierzu ist erforderlich, dass die einzelnen
Pflastersteine angeformte Abstandshilfen mit min 2,5 mm Dicke aufweisen.)
Nebenspannung ganz öffnen.
Das Gerät (HVZ-GENIUS) ist mittels der kraftvollen Nebenspannung in der
Lage, unverzahnte Pflastersteinlagen, welche in Kreuzfuge paketiert sind, in
den Läuferverband zu verschieben.
Dazu werden sogenannte Positionieradapter (Sonderzubehör) an den
Halfeneisen der Nebenspannung befestigt. Es sind insgesamt so viele
Positionieradapter nötig, wie sich Steinreihen in Richtung Hauptspannrichtung
befinden (z.B. 7 Stück im abgebildeten Beispiel der Steinlage, bzw. 5 Stück im
abgebildeten Beispiel des Adapters).
Bild B
bei Steindicke 10 cm
Greiftiefeneinstellung in Stellung 3
montieren.
