Einstellungen

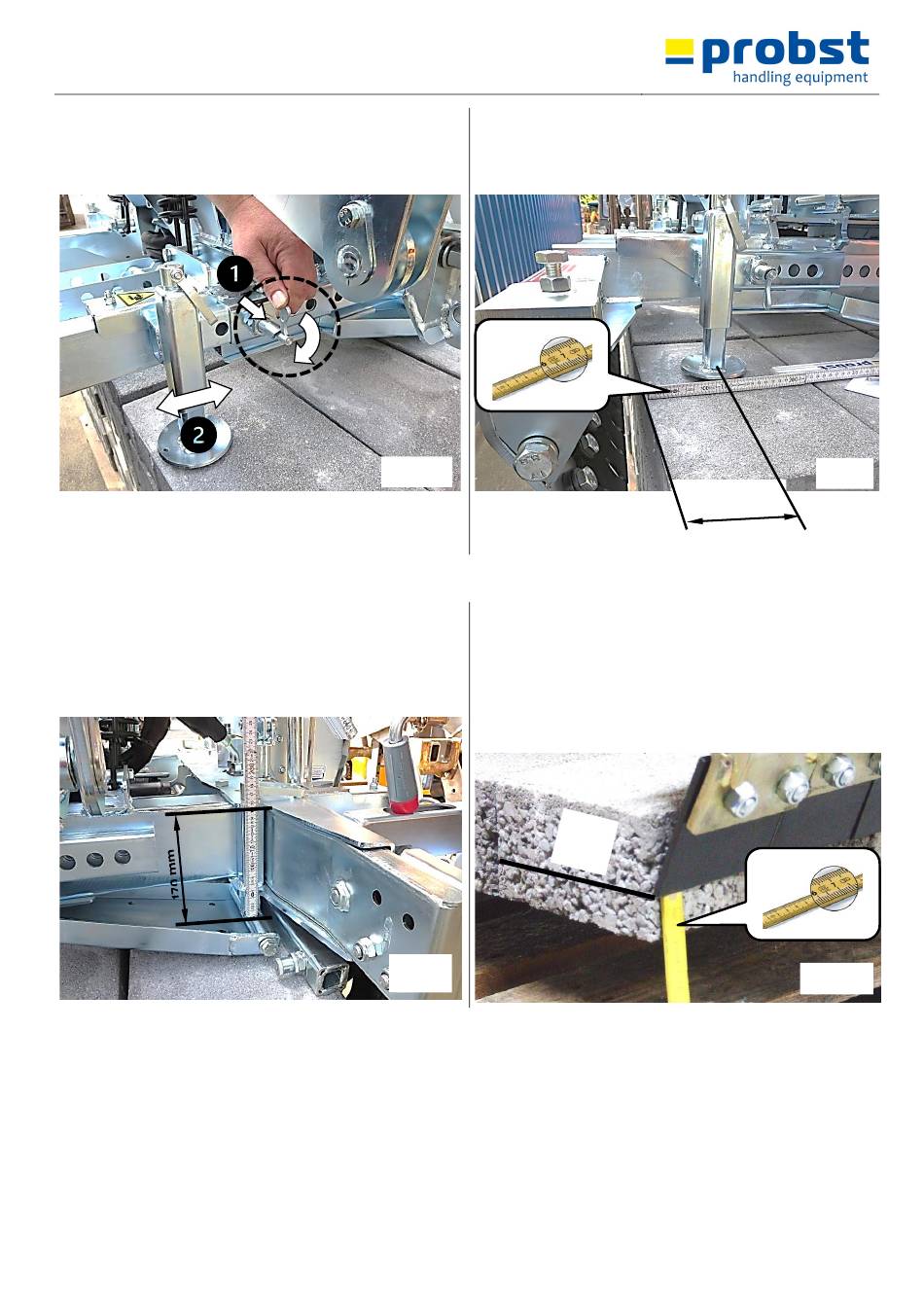

Federriegel um 180 verdrehen u. in Kerbe einrasten ❶.
Greiftiefeneinstellung entsprechend auf Steinlage
verschieben ❷ und Federriegel wieder um 180 verdrehen
und einrasten lassen ❶.
5.1.2 Maschinenseite
Greiftiefeneinstellung (Maschinenseite) ist so einzustellen,
dass die Stahllamellen sich auf der
Bild 8) befinden.
Beispiel: bei Steinlagenbreite 800 mm
→ 170 mm
5140.0042
Bild 5
½
der Steinlage (siehe
Bild 7
21 / 46
Abstand ca. auf 100mm -150 mm Mitte Greiftiefeneinstellung
von der Außenkante der Steinlage einstellen.
Bei extrem großen Steinlagen empfiehlt es sich die
Greiftiefeneinstellung etwas niedriger einzustellen, so dass die
Stahllamellen im untersten Bereich der Steinlage greifen. Ansonsten
besteht die Gefahr, dass die Steinlage beim Anheben eventuell
auseinander bricht.
½
Bild 6
100-150 mm
Bild 8
