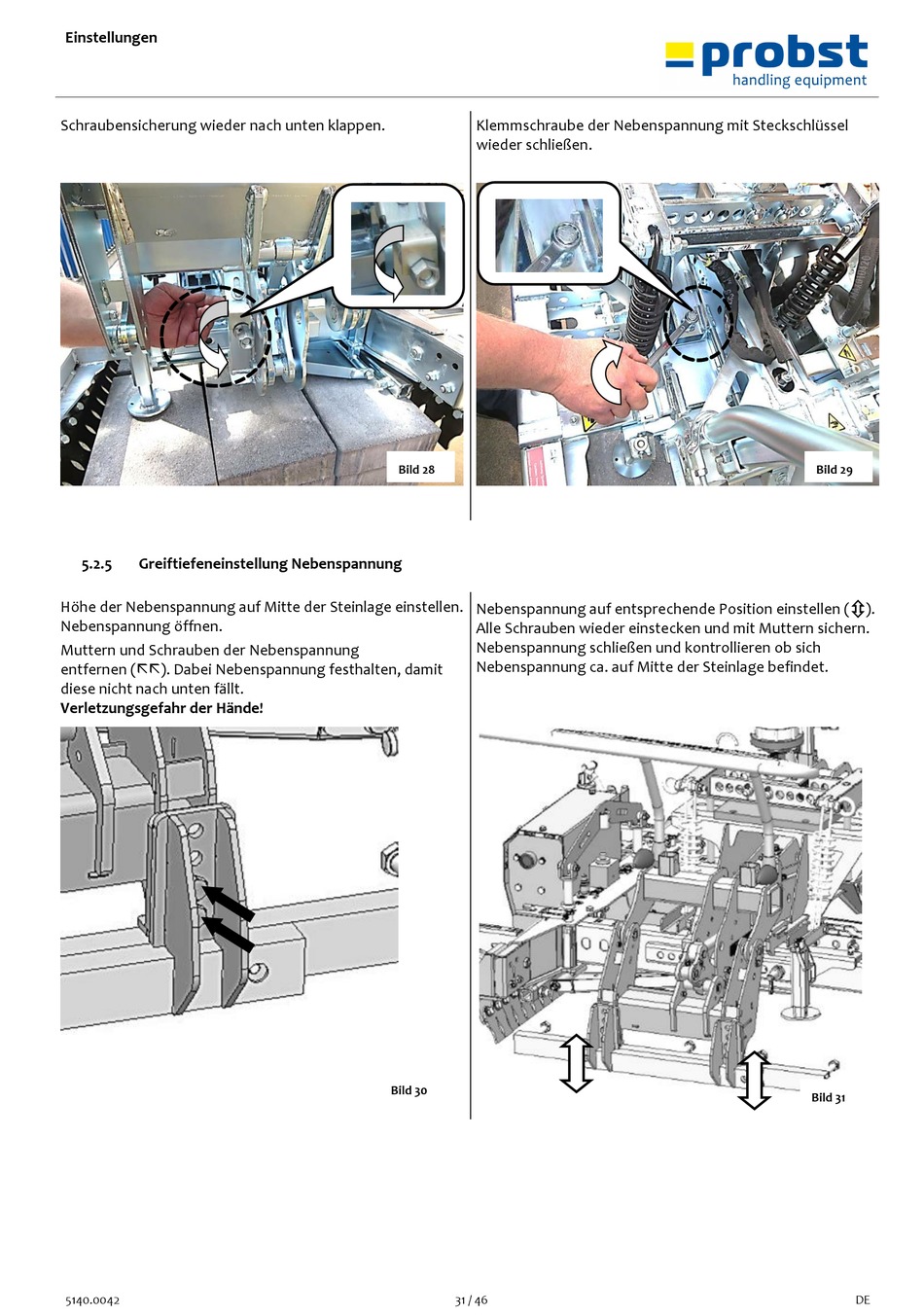

Greiftiefeneinstellung Nebenspannung - probst HVZ-GENIUS-II Betriebsanleitung

Einstellungen
Schraubensicherung wieder nach unten klappen.
5.2.5

Greiftiefeneinstellung Nebenspannung

Höhe der Nebenspannung auf Mitte der Steinlage einstellen.
Nebenspannung öffnen.
Muttern und Schrauben der Nebenspannung
entfernen (). Dabei Nebenspannung festhalten, damit
diese nicht nach unten fällt.
Verletzungsgefahr der Hände!
5140.0042
Klemmschraube der Nebenspannung mit Steckschlüssel
wieder schließen.
Bild 28
Nebenspannung auf entsprechende Position einstellen (
Alle Schrauben wieder einstecken und mit Muttern sichern.
Nebenspannung schließen und kontrollieren ob sich
Nebenspannung ca. auf Mitte der Steinlage befindet.
Bild 30
31 / 46
Bild 29

).
Bild 31
