probst HVZ-GENIUS-II Betriebsanleitung Seite 69

7
8
F
E
D
C
B
A
8 7
6 5
167
Paketmaß 600 - 1400
stone layer dimension 23,5" - 55"
(Main Gripping)
125
6 5
4 3
960 - 1440
stone layer dimension 37,8" - 56,5"
(Side Gripping)
4 3
2 1
Tragfähigkeit / Working Load Limit WLL:
400 kg / 880 lbs
Eigengewicht / Dead Weight:
362 kg / 796,4 lbs
Product Name:

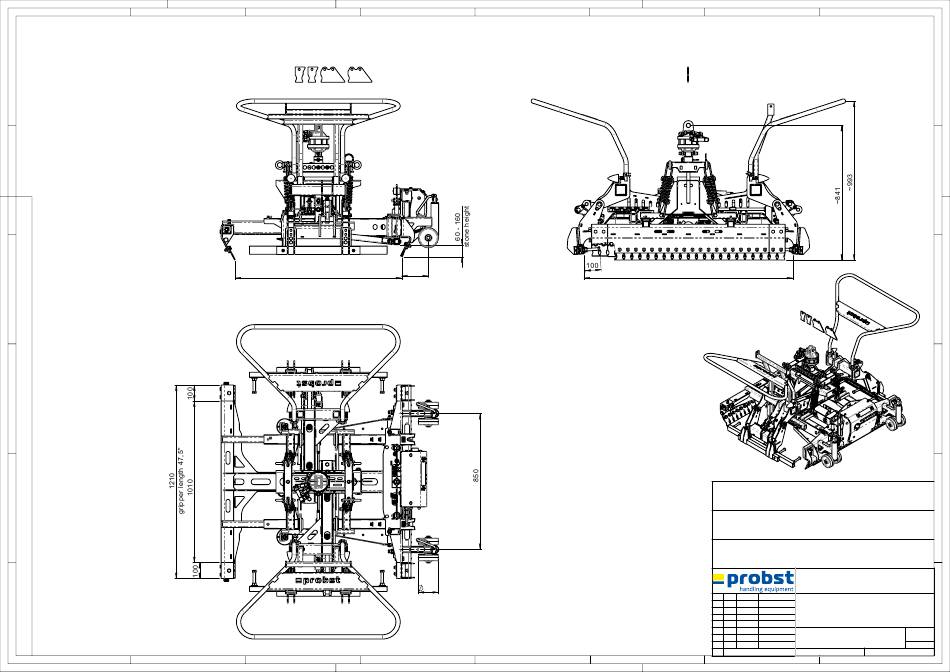

Hydraulic installation clamp HVZ-GENIUS II
© all rights reserved conform to ISO 16016
Datum Name
Benennung
Hydraulische Verlegezange
Erst.
27.3.2019 R.Hoffmann
Gepr. HVZ - GENIUS II mit Federaufhängung
23.4.2020 R.Hoffmann
Artikelnummer/Zeichnungsnummer
D51400042
1
Zust. Urspr. Ers. f. Ers. d.
2 1
F
E
D
C
B
A
Blatt
1
von 1
