Installation

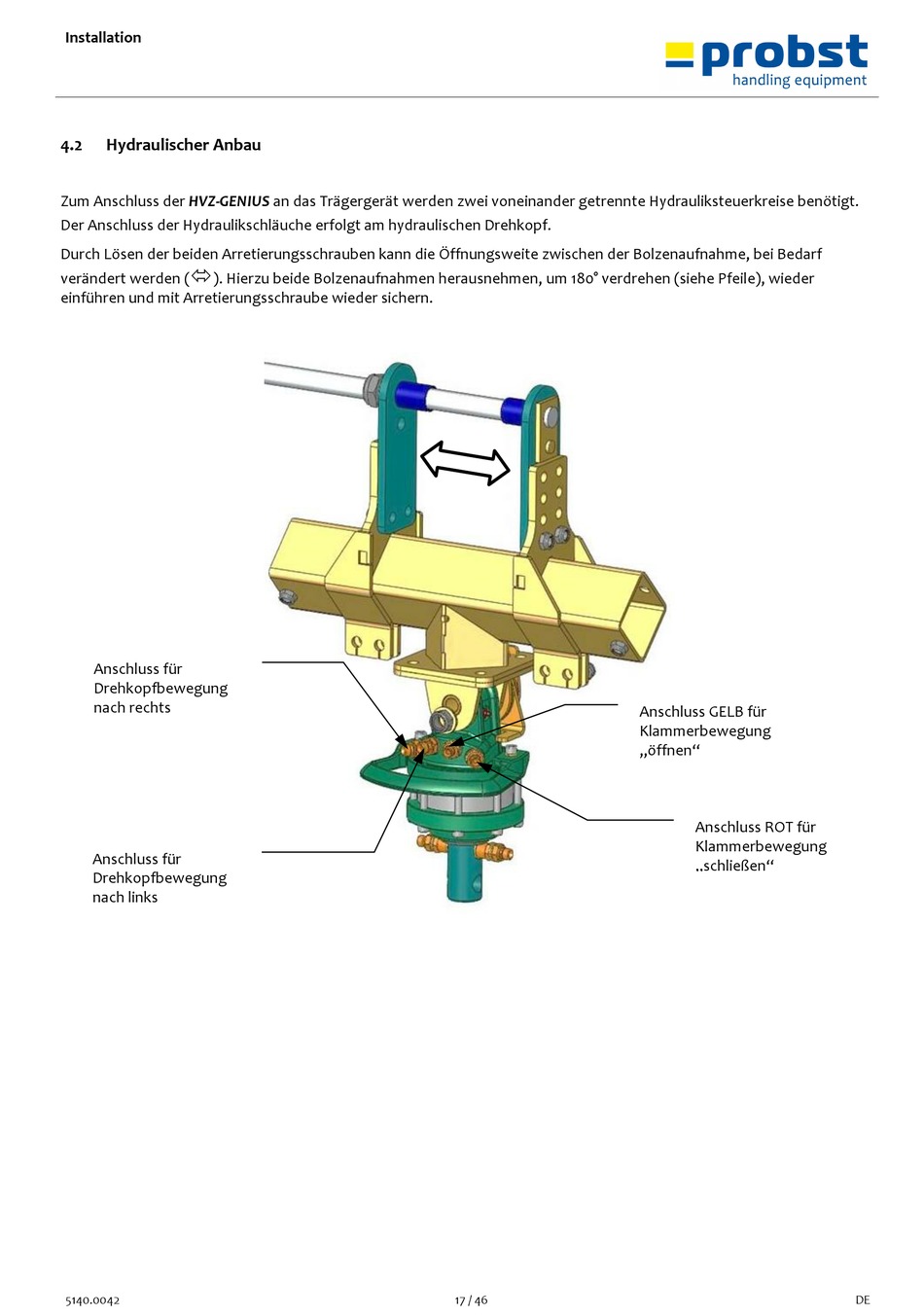

4.2 Hydraulischer Anbau
Zum Anschluss der HVZ-GENIUS an das Trägergerät werden zwei voneinander getrennte Hydrauliksteuerkreise benötigt.
Der Anschluss der Hydraulikschläuche erfolgt am hydraulischen Drehkopf.
Durch Lösen der beiden Arretierungsschrauben kann die Öffnungsweite zwischen der Bolzenaufnahme, bei Bedarf

verändert werden ( ). Hierzu beide Bolzenaufnahmen herausnehmen, um 180° verdrehen (siehe Pfeile), wieder
einführen und mit Arretierungsschraube wieder sichern.
Anschluss für
Drehkopfbewegung
nach rechts
Anschluss für
Drehkopfbewegung
nach links
5140.0042 17 / 46
Anschluss GELB für
Klammerbewegung
„öffnen"
Anschluss ROT für
Klammerbewegung
„schließen"
