6 Assemblage de la tronçonneuse
► Poser le guide-chaîne et la chaîne sur la tron‐
çonneuse de telle sorte que les conditions sui‐
vantes soient remplies :
– Les maillons d'entraînement de la chaîne
sont en prise sur les dents du pignon (5).
– La tête de la vis (6) se trouve dans le trou
oblong du guide-chaîne (8).
– Le tourillon du coulisseau de tension (4) se
trouve dans le trou (7) du guide-chaîne (8).
L'orientation du guide-chaîne (8) ne joue aucun
rôle. Le texte imprimé sur le guide-chaîne (8)
peut aussi se trouver à l'envers.
► Desserrer le frein de chaîne.
► Tourner la vis de tension (3) dans le sens des
aiguilles d'une montre jusqu'à ce que la
chaîne s'applique contre le guide-chaîne.
Amener en même temps les maillons d'entraî‐
nement de la chaîne dans la rainure du guide-
chaîne.
Le guide-chaîne (8) et la chaîne s'appliquent
contre la tronçonneuse.
► Appliquer le couvercle de pignon (2) contre la
tronçonneuse de telle sorte qu'il affleure avec
la tronçonneuse.
► Visser l'écrou (1) et le serrer.
6.1.2 Démontage du guide-chaîne et de la
chaîne
► Arrêter la tronçonneuse, engager le frein de
chaîne et extraire la fiche de la rallonge de la
prise de courant.
► Dévisser l'écrou.
► Enlever le couvercle de pignon.
► Tourner la vis de tension à fond dans le sens
inverse des aiguilles d'une montre.
La chaîne est détendue.
► Enlever le guide-chaîne et la chaîne.
6.2 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se
rétrécit. La tension de la chaîne varie. Au cours
du travail, il faut régulièrement contrôler la ten‐
sion de la chaîne et retendre la chaîne si néces‐
saire.
0458-729-7621-B
3

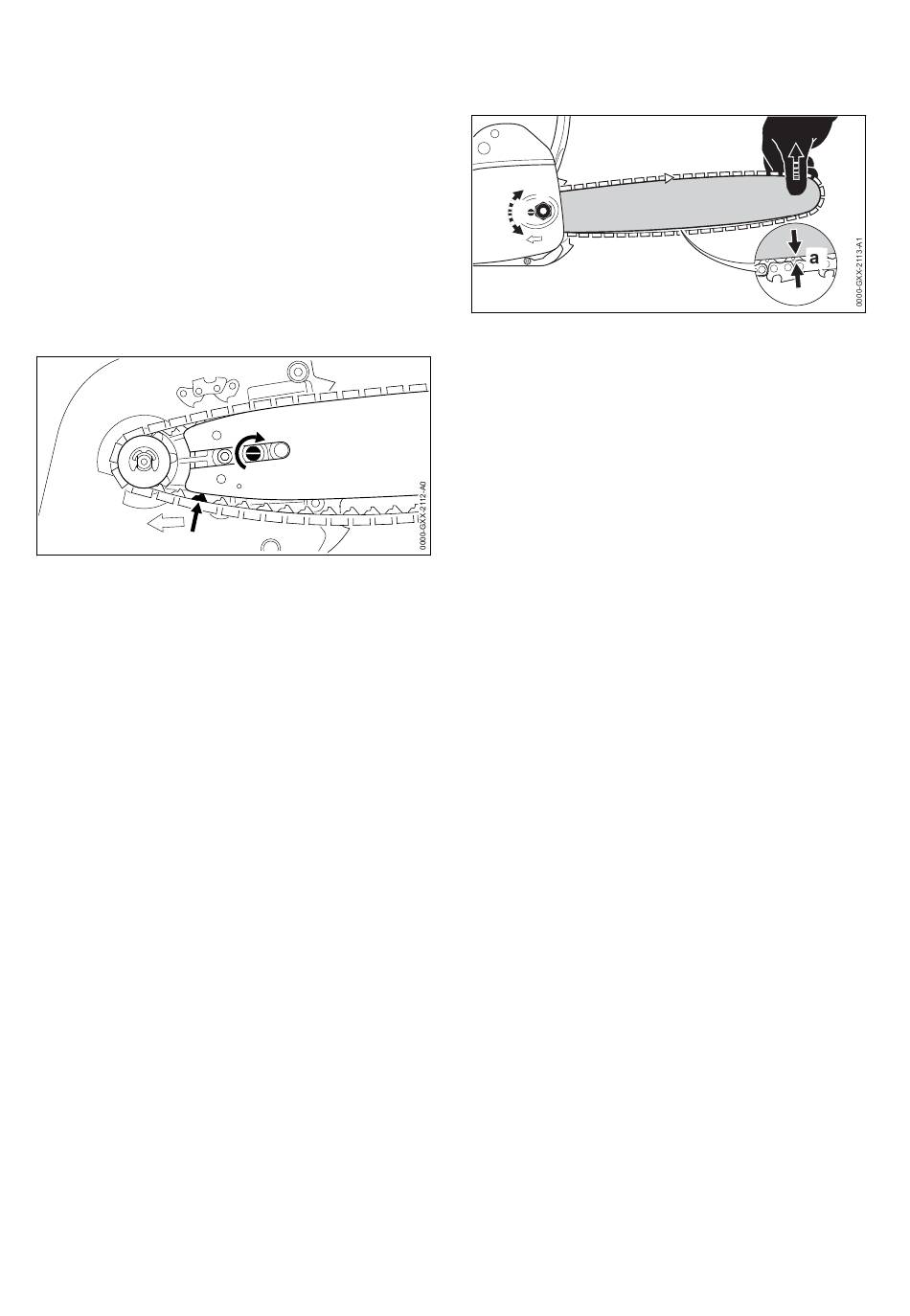

► Arrêter la tronçonneuse, engager le frein de
chaîne et extraire la fiche de la rallonge de la
prise de courant.
1
2
► Desserrer l'écrou (1).
► Desserrer le frein de chaîne.
► Soulever le nez du guide-chaîne et tourner la
vis de tension (2) dans le sens des aiguilles
d'une montre jusqu'à ce qu'au centre du
guide-chaîne la distance a soit de 1 à 2 mm.
► Si l'on utilise un guide-chaîne Carving : tourner
la vis de tension (2) dans le sens des aiguilles
d'une montre jusqu'à ce que, sur la face infé‐
rieure du guide-chaîne, l'on ne voie plus que la
moitié de la hauteur des maillons d'entraîne‐
ment de la chaîne.
► Tirer le protège-main en direction de la poi‐
gnée tubulaire et le maintenir.
► En saisissant la chaîne entre deux doigts, la
faire glisser sur le guide-chaîne.
► S'il n'est pas possible de faire glisser la
chaîne sur le guide-chaîne en exerçant un
faible effort : répéter le réglage de la tension
de la chaîne.
► Soulever le nez du guide-chaîne et serrer
l'écrou (1).
► Si au centre du guide-chaîne la distance a ne
se situe pas entre 1 mm et 2 mm : répéter le
réglage de la tension de la chaîne.
► Si, en cas d'utilisation d'un guide-chaîne Carv‐
ing, sur le côté inférieur du guide-chaîne les
maillons d'entraînement de la chaîne ne sont
visibles que sur une distance inférieure à la
moitié de leur hauteur : répéter le réglage de
la tension de la chaîne.
6.3 Ravitaillement en huile de
chaîne adhésive
L'huile de chaîne adhésive lubrifie et refroidit la
chaîne en rotation.
► Arrêter la tronçonneuse, engager le frein de
chaîne et extraire la fiche de la rallonge de la
prise de courant.
► Poser la tronçonneuse sur une surface plane,
de telle sorte que le bouchon du réservoir à
huile soit orienté vers le haut.
