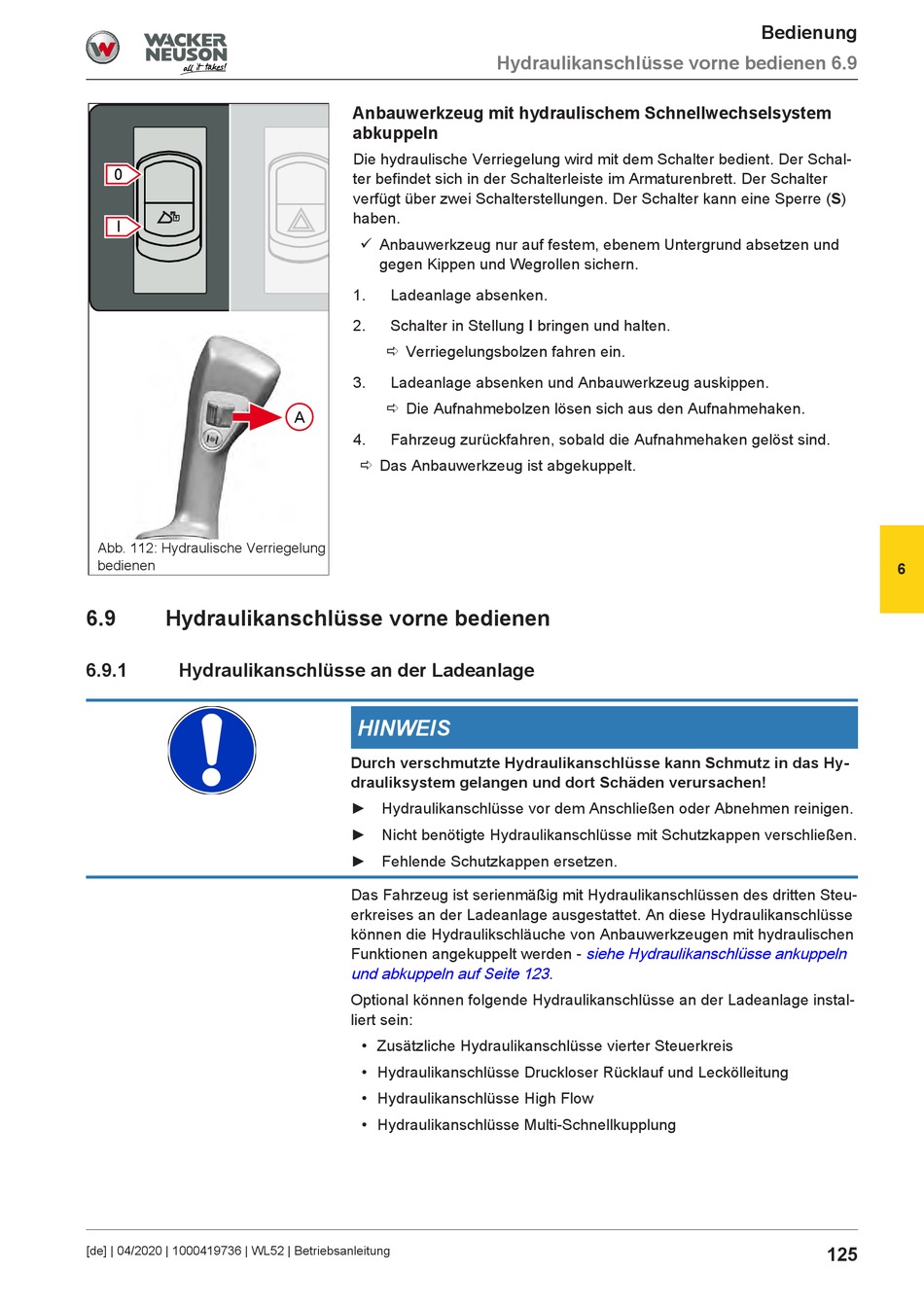

Abb. 112: Hydraulische Verriegelung
bedienen
6.9
Hydraulikanschlüsse vorne bedienen
6.9.1
Hydraulikanschlüsse an der Ladeanlage
[de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung
Anbauwerkzeug mit hydraulischem Schnellwechselsystem
abkuppeln
Die hydraulische Verriegelung wird mit dem Schalter bedient. Der Schal-
ter befindet sich in der Schalterleiste im Armaturenbrett. Der Schalter
verfügt über zwei Schalterstellungen. Der Schalter kann eine Sperre (S)
haben.
ü Anbauwerkzeug nur auf festem, ebenem Untergrund absetzen und
gegen Kippen und Wegrollen sichern.
1.
Ladeanlage absenken.
2.
Schalter in Stellung I bringen und halten.
ð Verriegelungsbolzen fahren ein.
3.
Ladeanlage absenken und Anbauwerkzeug auskippen.
ð Die Aufnahmebolzen lösen sich aus den Aufnahmehaken.
A
4.
Fahrzeug zurückfahren, sobald die Aufnahmehaken gelöst sind.
ð Das Anbauwerkzeug ist abgekuppelt.
HINWEIS
Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hy-
drauliksystem gelangen und dort Schäden verursachen!
► Hydraulikanschlüsse vor dem Anschließen oder Abnehmen reinigen.
► Nicht benötigte Hydraulikanschlüsse mit Schutzkappen verschließen.
► Fehlende Schutzkappen ersetzen.
Das Fahrzeug ist serienmäßig mit Hydraulikanschlüssen des dritten Steu-
erkreises an der Ladeanlage ausgestattet. An diese Hydraulikanschlüsse
können die Hydraulikschläuche von Anbauwerkzeugen mit hydraulischen
Funktionen angekuppelt werden -
und abkuppeln auf Seite 123
Optional können folgende Hydraulikanschlüsse an der Ladeanlage instal-
liert sein:
• Zusätzliche Hydraulikanschlüsse vierter Steuerkreis
• Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung
• Hydraulikanschlüsse High Flow
• Hydraulikanschlüsse Multi-Schnellkupplung
Hydraulikanschlüsse vorne bedienen 6.9
siehe Hydraulikanschlüsse ankuppeln
.
