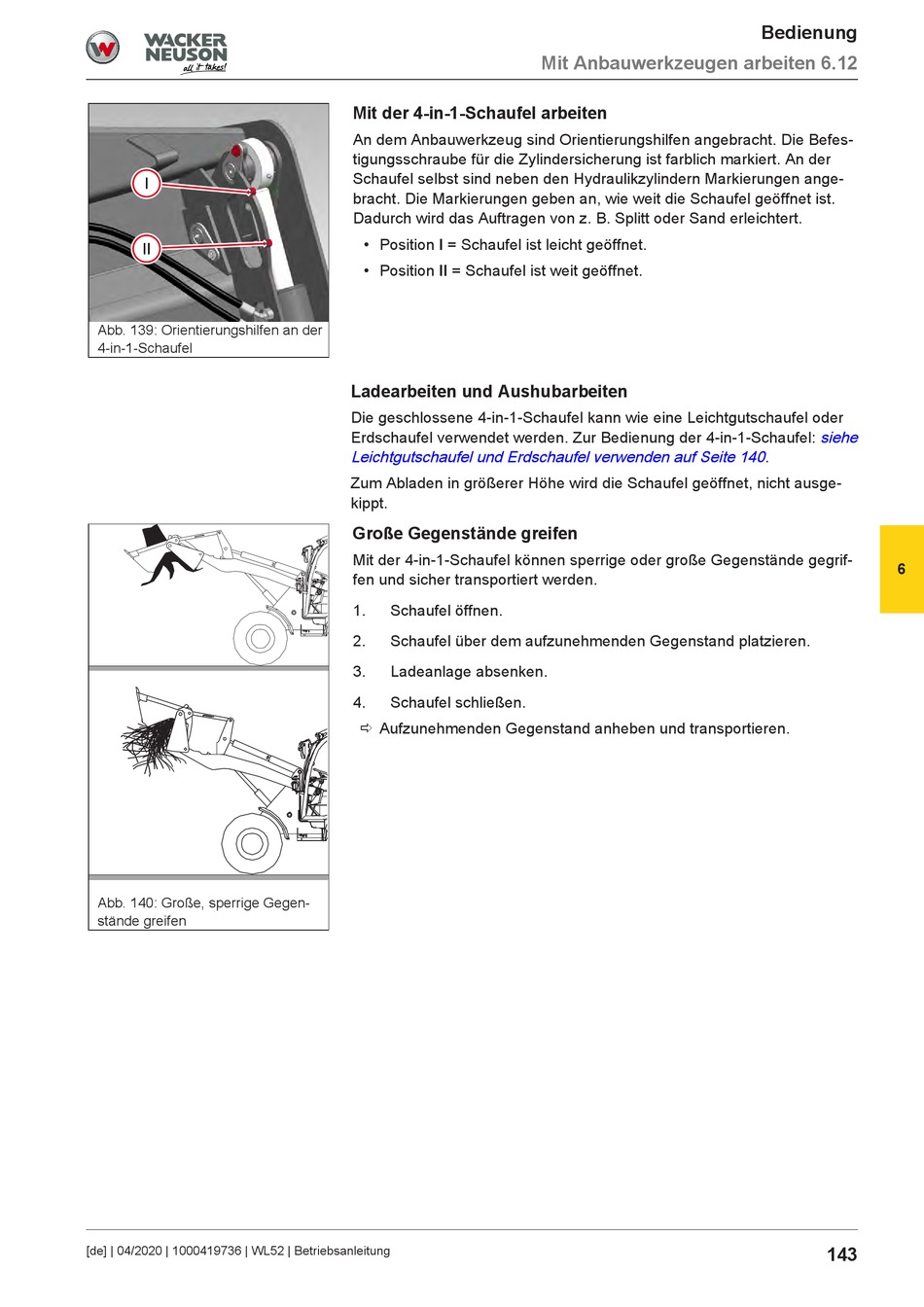

Wacker Neuson WL52 Betriebsanleitung Seite 143

I
II
Abb. 139: Orientierungshilfen an der
4-in-1-Schaufel
Abb. 140: Große, sperrige Gegen-
stände greifen
[de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung
Mit der 4-in-1-Schaufel arbeiten
An dem Anbauwerkzeug sind Orientierungshilfen angebracht. Die Befes-
tigungsschraube für die Zylindersicherung ist farblich markiert. An der
Schaufel selbst sind neben den Hydraulikzylindern Markierungen ange-
bracht. Die Markierungen geben an, wie weit die Schaufel geöffnet ist.
Dadurch wird das Auftragen von z. B. Splitt oder Sand erleichtert.
• Position I = Schaufel ist leicht geöffnet.
• Position II = Schaufel ist weit geöffnet.
Ladearbeiten und Aushubarbeiten
Die geschlossene 4-in-1-Schaufel kann wie eine Leichtgutschaufel oder
Erdschaufel verwendet werden. Zur Bedienung der 4-in-1-Schaufel:
Leichtgutschaufel und Erdschaufel verwenden auf Seite 140
Zum Abladen in größerer Höhe wird die Schaufel geöffnet, nicht ausge-
kippt.
Große Gegenstände greifen
Mit der 4-in-1-Schaufel können sperrige oder große Gegenstände gegrif-
fen und sicher transportiert werden.
1. Schaufel öffnen.
2. Schaufel über dem aufzunehmenden Gegenstand platzieren.
3. Ladeanlage absenken.
4. Schaufel schließen.
ð Aufzunehmenden Gegenstand anheben und transportieren.
Mit Anbauwerkzeugen arbeiten 6.12
Bedienung
siehe
.
6
143
