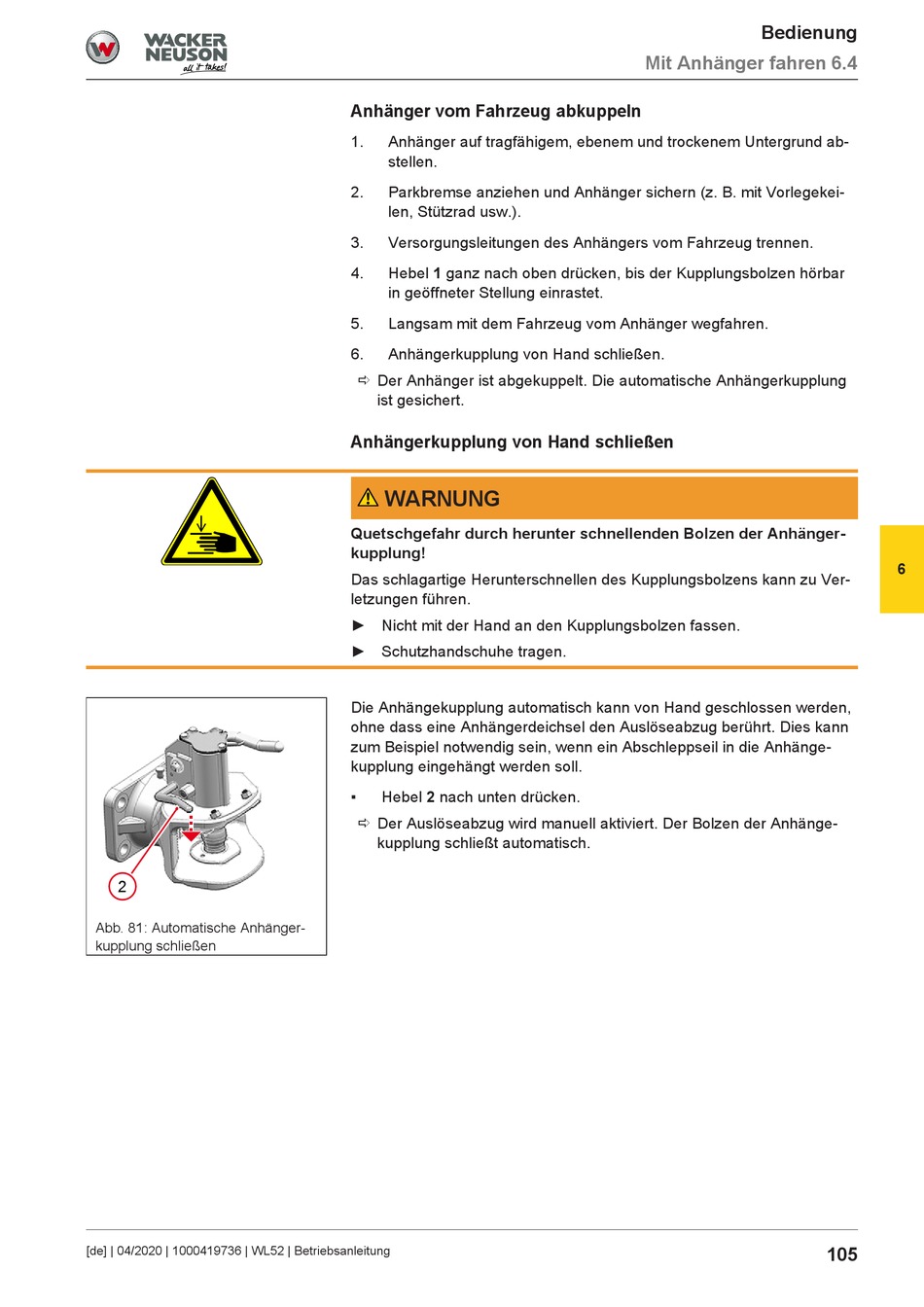

Wacker Neuson WL52 Betriebsanleitung Seite 105

2
Abb. 81: Automatische Anhänger-
kupplung schließen
[de] | 04/2020 | 1000419736 | WL52 | Betriebsanleitung
Anhänger vom Fahrzeug abkuppeln
1. Anhänger auf tragfähigem, ebenem und trockenem Untergrund ab-
stellen.
2. Parkbremse anziehen und Anhänger sichern (z. B. mit Vorlegekei-
len, Stützrad usw.).
3. Versorgungsleitungen des Anhängers vom Fahrzeug trennen.
4. Hebel 1 ganz nach oben drücken, bis der Kupplungsbolzen hörbar
in geöffneter Stellung einrastet.
5. Langsam mit dem Fahrzeug vom Anhänger wegfahren.
6. Anhängerkupplung von Hand schließen.
ð Der Anhänger ist abgekuppelt. Die automatische Anhängerkupplung
ist gesichert.
Anhängerkupplung von Hand schließen
WARNUNG
Quetschgefahr durch herunter schnellenden Bolzen der Anhänger-
kupplung!
Das schlagartige Herunterschnellen des Kupplungsbolzens kann zu Ver-
letzungen führen.
► Nicht mit der Hand an den Kupplungsbolzen fassen.
► Schutzhandschuhe tragen.
Die Anhängekupplung automatisch kann von Hand geschlossen werden,
ohne dass eine Anhängerdeichsel den Auslöseabzug berührt. Dies kann
zum Beispiel notwendig sein, wenn ein Abschleppseil in die Anhänge-
kupplung eingehängt werden soll.
▪ Hebel 2 nach unten drücken.
ð Der Auslöseabzug wird manuell aktiviert. Der Bolzen der Anhänge-
kupplung schließt automatisch.
Bedienung
Mit Anhänger fahren 6.4
6
105
