Wartung
8.2 Wartungszugänge
1
2

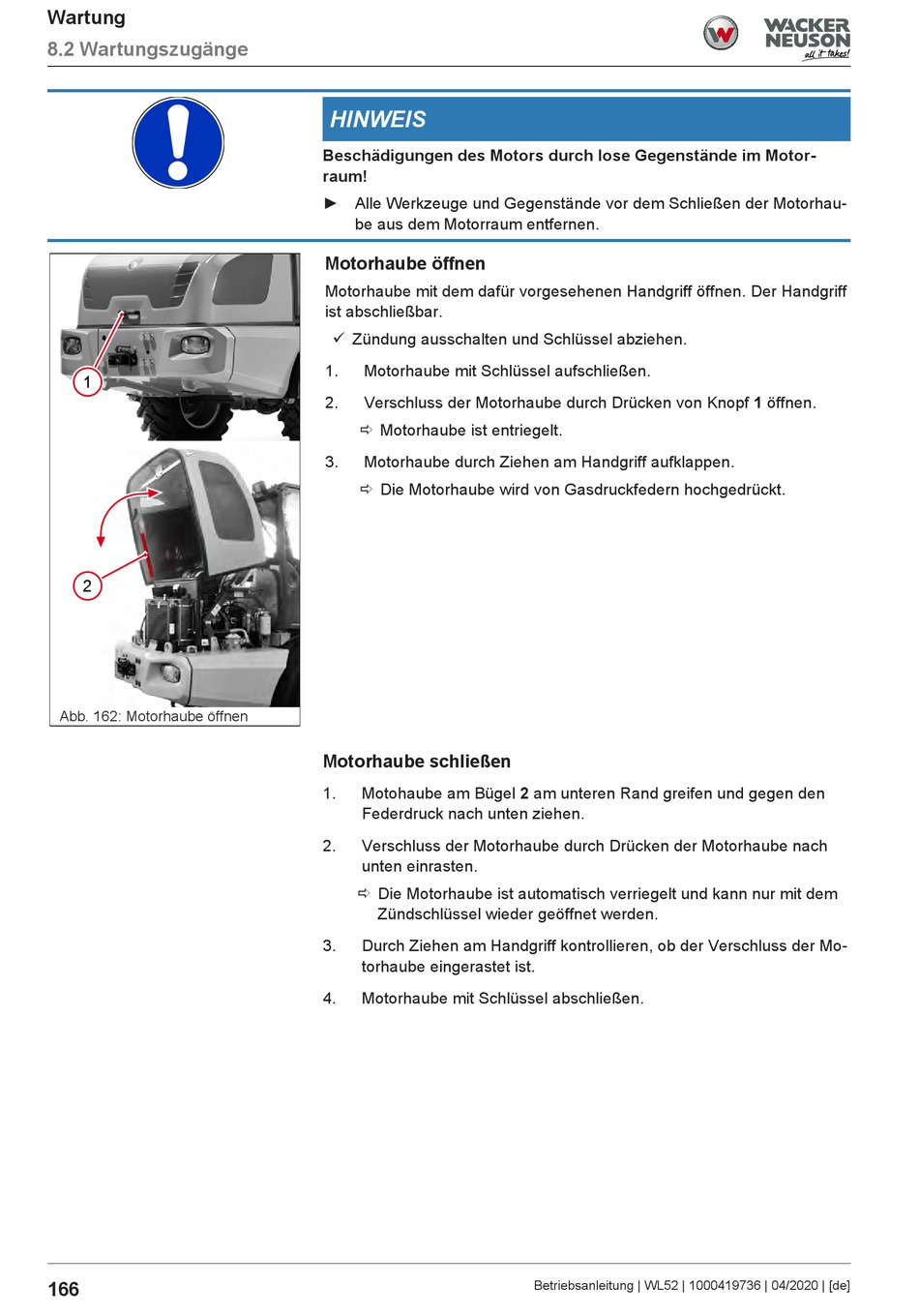

Abb. 162: Motorhaube öffnen
166
HINWEIS
Beschädigungen des Motors durch lose Gegenstände im Motor-
raum!
► Alle Werkzeuge und Gegenstände vor dem Schließen der Motorhau-
be aus dem Motorraum entfernen.
Motorhaube öffnen
Motorhaube mit dem dafür vorgesehenen Handgriff öffnen. Der Handgriff
ist abschließbar.
ü Zündung ausschalten und Schlüssel abziehen.
1.
Motorhaube mit Schlüssel aufschließen.
2.
Verschluss der Motorhaube durch Drücken von Knopf 1 öffnen.
ð Motorhaube ist entriegelt.
3.
Motorhaube durch Ziehen am Handgriff aufklappen.
ð Die Motorhaube wird von Gasdruckfedern hochgedrückt.
Motorhaube schließen
1.
Motohaube am Bügel 2 am unteren Rand greifen und gegen den
Federdruck nach unten ziehen.
2.
Verschluss der Motorhaube durch Drücken der Motorhaube nach
unten einrasten.
ð Die Motorhaube ist automatisch verriegelt und kann nur mit dem
Zündschlüssel wieder geöffnet werden.
3.
Durch Ziehen am Handgriff kontrollieren, ob der Verschluss der Mo-
torhaube eingerastet ist.
4.
Motorhaube mit Schlüssel abschließen.
Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]
