Bedienung

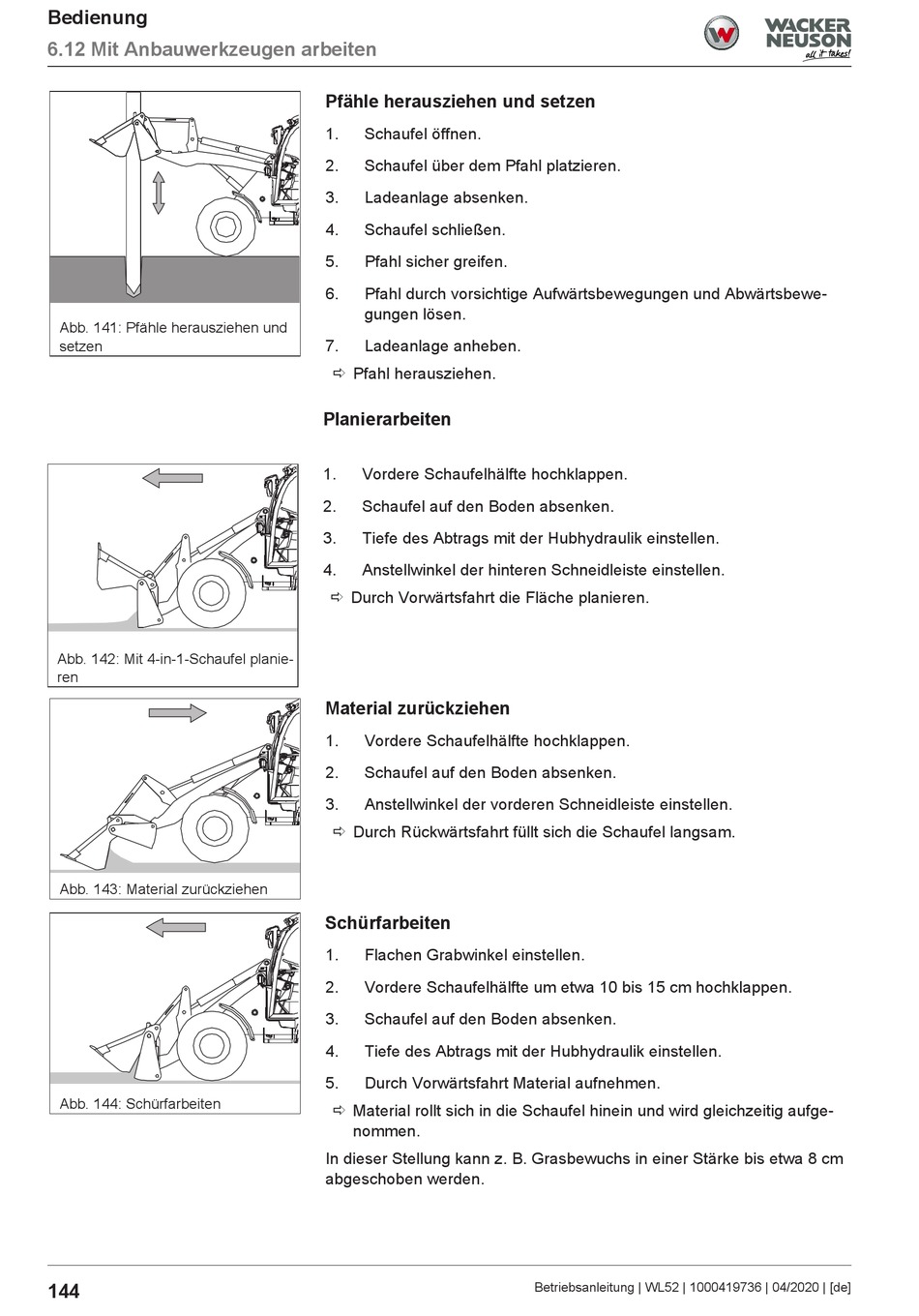

6.12 Mit Anbauwerkzeugen arbeiten
Abb. 141: Pfähle herausziehen und
setzen
Abb. 142: Mit 4-in-1-Schaufel planie-
ren
Abb. 143: Material zurückziehen
Abb. 144: Schürfarbeiten
144
Pfähle herausziehen und setzen
1. Schaufel öffnen.
2. Schaufel über dem Pfahl platzieren.
3. Ladeanlage absenken.
4. Schaufel schließen.
5. Pfahl sicher greifen.
6. Pfahl durch vorsichtige Aufwärtsbewegungen und Abwärtsbewe-
gungen lösen.
7. Ladeanlage anheben.
ð Pfahl herausziehen.
Planierarbeiten
1. Vordere Schaufelhälfte hochklappen.
2. Schaufel auf den Boden absenken.
3. Tiefe des Abtrags mit der Hubhydraulik einstellen.
4. Anstellwinkel der hinteren Schneidleiste einstellen.
ð Durch Vorwärtsfahrt die Fläche planieren.
Material zurückziehen
1. Vordere Schaufelhälfte hochklappen.
2. Schaufel auf den Boden absenken.
3. Anstellwinkel der vorderen Schneidleiste einstellen.
ð Durch Rückwärtsfahrt füllt sich die Schaufel langsam.
Schürfarbeiten
1. Flachen Grabwinkel einstellen.
2. Vordere Schaufelhälfte um etwa 10 bis 15 cm hochklappen.
3. Schaufel auf den Boden absenken.
4. Tiefe des Abtrags mit der Hubhydraulik einstellen.
5. Durch Vorwärtsfahrt Material aufnehmen.
ð Material rollt sich in die Schaufel hinein und wird gleichzeitig aufge-
nommen.
In dieser Stellung kann z. B. Grasbewuchs in einer Stärke bis etwa 8 cm
abgeschoben werden.
Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]
