Transport
7.1 Abschleppen
1
SW5

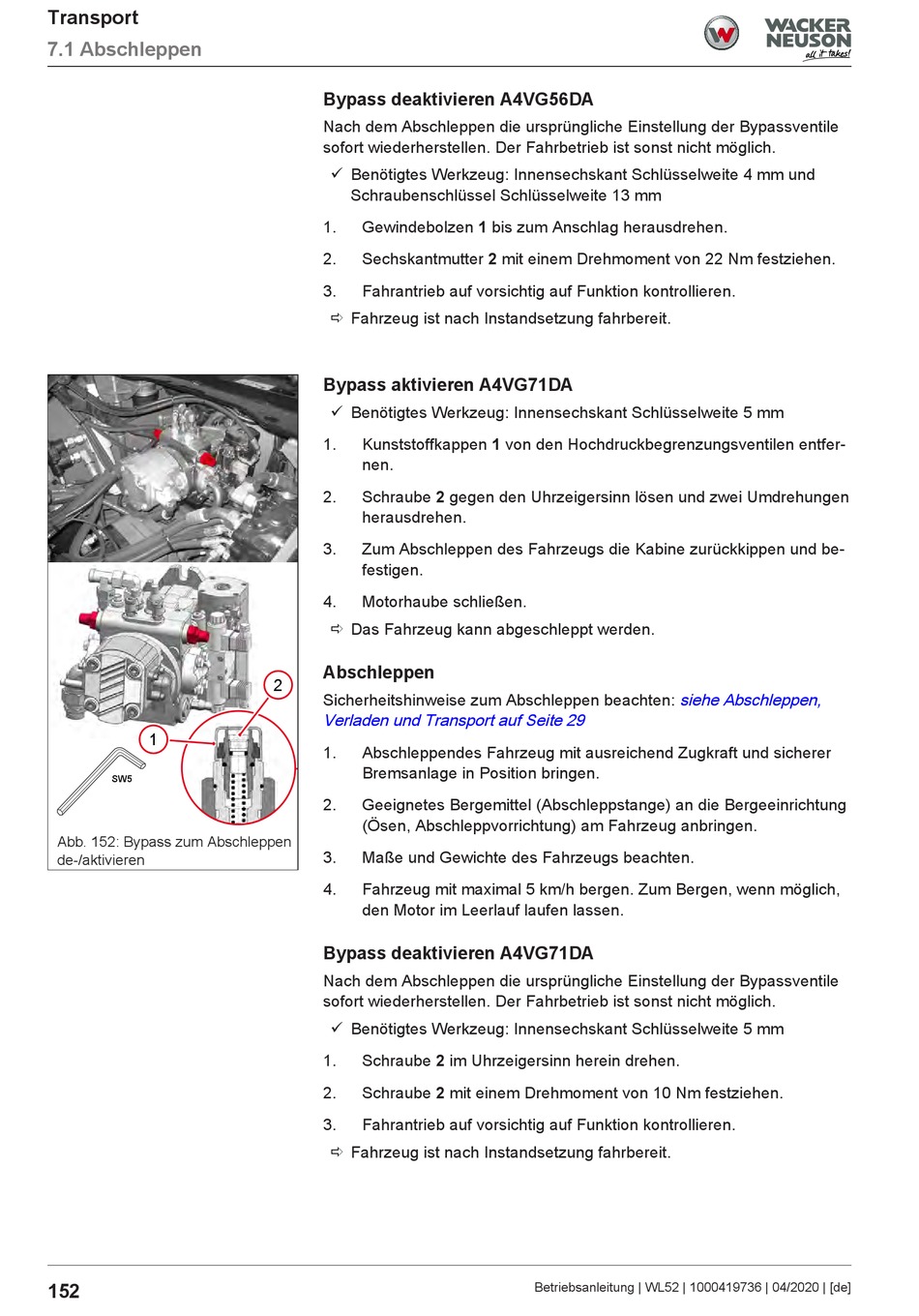

Abb. 152: Bypass zum Abschleppen
de-/aktivieren
152
Bypass deaktivieren A4VG56DA
Nach dem Abschleppen die ursprüngliche Einstellung der Bypassventile
sofort wiederherstellen. Der Fahrbetrieb ist sonst nicht möglich.
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 4 mm und
Schraubenschlüssel Schlüsselweite 13 mm
1.
Gewindebolzen 1 bis zum Anschlag herausdrehen.
2.
Sechskantmutter 2 mit einem Drehmoment von 22 Nm festziehen.
3.
Fahrantrieb auf vorsichtig auf Funktion kontrollieren.
ð Fahrzeug ist nach Instandsetzung fahrbereit.
Bypass aktivieren A4VG71DA
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm
1.
Kunststoffkappen 1 von den Hochdruckbegrenzungsventilen entfer-
nen.
2.
Schraube 2 gegen den Uhrzeigersinn lösen und zwei Umdrehungen
herausdrehen.
3.
Zum Abschleppen des Fahrzeugs die Kabine zurückkippen und be-
festigen.
4.
Motorhaube schließen.
ð Das Fahrzeug kann abgeschleppt werden.
Abschleppen
2
Sicherheitshinweise zum Abschleppen beachten:
Verladen und Transport auf Seite 29
1.
Abschleppendes Fahrzeug mit ausreichend Zugkraft und sicherer
Bremsanlage in Position bringen.
2.
Geeignetes Bergemittel (Abschleppstange) an die Bergeeinrichtung
(Ösen, Abschleppvorrichtung) am Fahrzeug anbringen.
3.
Maße und Gewichte des Fahrzeugs beachten.
4.
Fahrzeug mit maximal 5 km/h bergen. Zum Bergen, wenn möglich,
den Motor im Leerlauf laufen lassen.
Bypass deaktivieren A4VG71DA
Nach dem Abschleppen die ursprüngliche Einstellung der Bypassventile
sofort wiederherstellen. Der Fahrbetrieb ist sonst nicht möglich.
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm
1.
Schraube 2 im Uhrzeigersinn herein drehen.
2.
Schraube 2 mit einem Drehmoment von 10 Nm festziehen.
3.
Fahrantrieb auf vorsichtig auf Funktion kontrollieren.
ð Fahrzeug ist nach Instandsetzung fahrbereit.
siehe Abschleppen,
Betriebsanleitung | WL52 | 1000419736 | 04/2020 | [de]
