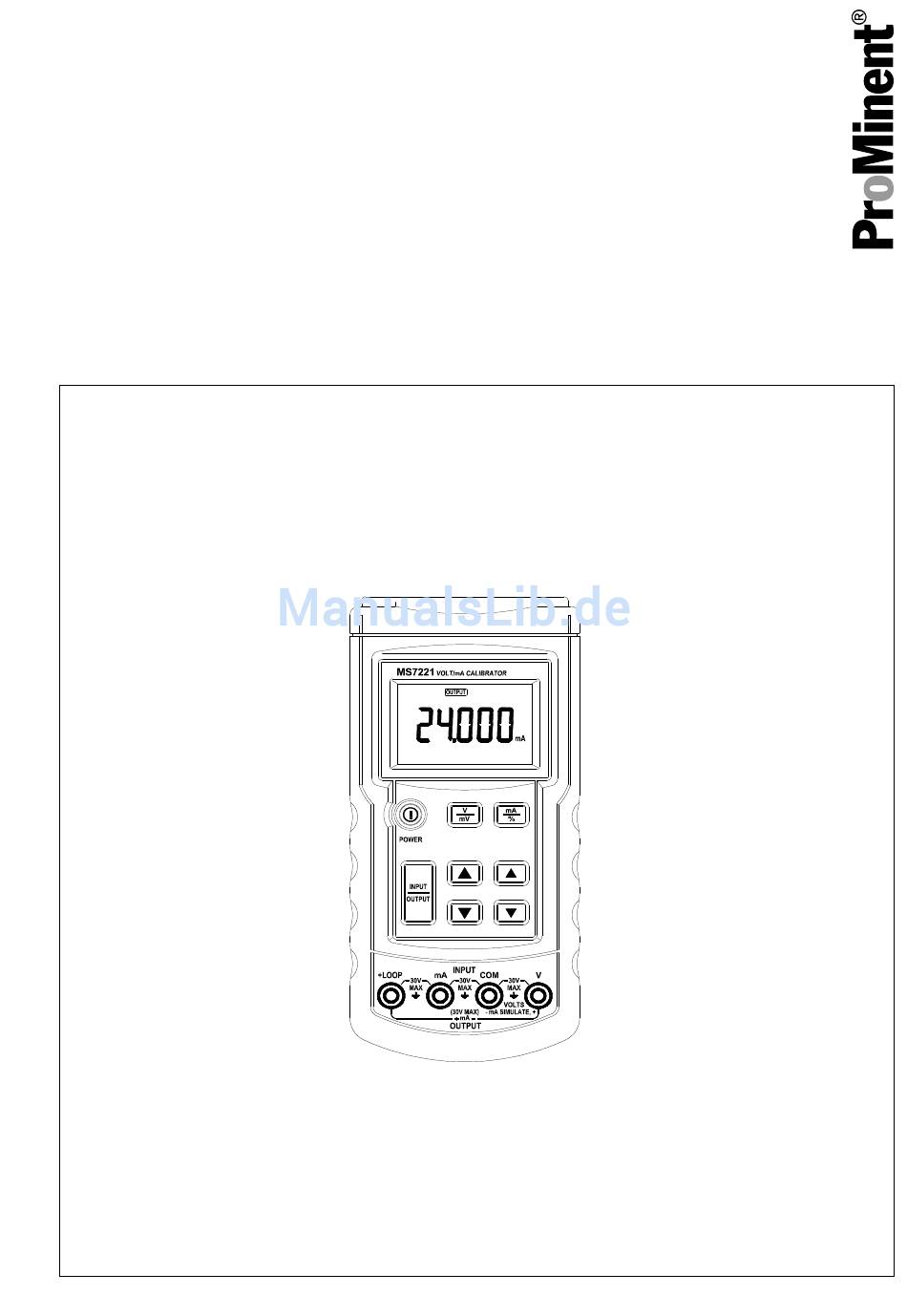

Bedienungsanleitung
Simulator mV und mA
für pH und Redox
DE
A2255
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
984207
Zielgruppe: Gewerbliche Nutzung!
BA DMZ 012 04/16 DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent Simulator mA
Inhaltszusammenfassung für ProMinent Simulator mA
- Seite 1 Bedienungsanleitung Simulator mV und mA für pH und Redox A2255 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. 984207 Zielgruppe: Gewerbliche Nutzung! BA DMZ 012 04/16 DE...
-
Seite 2: Ergänzende Anweisungen
Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Ver‐ ständnis für diese Vereinfachung im Text. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines zum Produkt....................... 4 Spezifikationen....................... 5 Sicherheit, Lagerung und Transport..................7 Sicherheit........................7 Lagerung und Transport....................7 Bedienung..........................8 Simulation eines aktiven getrieben mA-Stroms.............. 9 Simulieren eines passiven Stroms (Stromschleife) ............. 10 Simulieren einer mV-Spannung für pH und Redox............11 Technische Daten......................... -
Seite 4: Allgemeines Zum Produkt

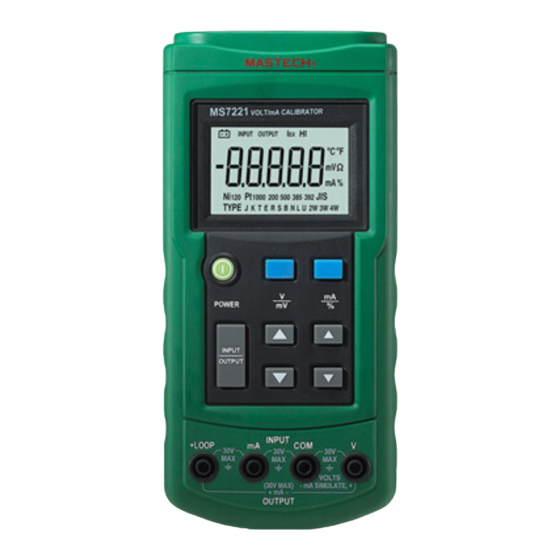

Allgemeines zum Produkt Allgemeines zum Produkt Simulator mV/mA in Transportbox. Komplett mit Verbindungsleitungen für D1Cb, DACa, DCCa und andere Regler. Bestellnummer: 1059295 Eigenschaften Der Simulator mV/mA ist eine Quelle und Messwerkzeug. Der Simulator kann als Mess‐ gerät oder Ausgang für 0 ... 24 mA einer DC- Stromschleife oder 0 ... -
Seite 5: Spezifikationen
Allgemeines zum Produkt Parameter: Mess- und Ausgangsspannung mV-Parameter Funktion Bereich Auflösung DC V mV Input 0 ... 100 mV 0,01 mV 0 ... 10 V 0,001 V DC V mV Output 0 ... 100 mV 0,01 mV 0 ... 10 V 0,001 V Ausgangsleitung der Schleife 24 V DC... - Seite 6 Allgemeines zum Produkt DC mA Input und Output Bereich Auflösung Genauigkeit 24 mA 0,001 mA ± 0,015 % Überlastschutz 125 mA, 250 V, schnell wirkende Sicherung Prozent-Anzeige 0 % = 4 mA, 100 % = 20 mA Modus der Quelle Einhaltung 1000 Ohm bei 20 mA für Batteriespannung ≥...
-
Seite 7: Sicherheit, Lagerung Und Transport
Sicherheit, Lagerung und Transport Sicherheit, Lagerung und Transport Sicherheit HINWEIS! Zur Vermeidung von Schäden am Simu‐ WARNUNG! lator Zur Vermeidung eines Stromschlages oder Stellen Sie vor der Verwendung sicher, einer Verletzung dass die richtige Buche und der richtige Wenden Sie niemals mehr als 30 V zwi‐ Bereich eingestellt ist. -
Seite 8: Bedienung
Bedienung Bedienung INPUT mVDC A2256 Abb. 1: Bedienung [+Loop] Ausgang 10 Ausgang, Schleife mV-Modus 11 Senkt den Wert vor dem Komma mA-Modus 12 Wechsel-Schalter, Input/Output Taste für mA-Modus 13 Erhöht den Wert vor dem Komma Erhöht den Wert nach dem Komma 14 Einschalter Senkt den Wert nach dem Komma 15 Taste mV-Modus... -
Seite 9: Simulation Eines Aktiven Getrieben Ma-Stroms
Bedienung Simulation eines aktiven getrieben mA-Stroms Drücken Sie die ON-Taste, um den Simulator einzuschalten [INPUT / OUTPUT] , bis Wechseln Sie in den Ausgabemodus: Drücken Sie dazu die Taste [OUTPUT] auf dem Display sehen. [mA / %] -Taste (4), bis das Dis‐ Wechseln Sie in den Ampere-Modus: Drücken Sie dazu die [mA] (3) zeigt, Abb. -
Seite 10: Simulieren Eines Passiven Stroms (Stromschleife)
Bedienung Simulieren eines passiven Stroms (Stromschleife) ProMinent mA-Sensormodus / Transmitter, Beispiel Chlorsensor oder pHV1-Transducer: Drücken Sie die ON-Taste, um den Simulator einzuschalten [INPUT / OUTPUT] , bis Wechseln Sie in den Ausgabemodus: Drücken Sie dazu die Taste [OUTPUT] auf dem Display sehen. -
Seite 11: Simulieren Einer Mv-Spannung Für Ph Und Redox
Bedienung Simulieren einer mV-Spannung für pH und Redox ProMinent mA-Sensormodus / Transmitter, Beispiel Chlorsensor oder pHV1-Transducer: Drücken Sie die ON-Taste, um den Simulator einzuschalten [INPUT / OUTPUT] , bis Wechseln Sie in den Ausgabemodus: Drücken Sie dazu die Taste [OUTPUT] auf dem Display sehen. - Seite 12 Bedienung 5,00 6,00 7,00 0,00 8,00 9,00 -118 10,00 -177 11,00 -237 12,00 -296 13,00 -355 14,00 -414 1) = Polarität ändern...
-
Seite 13: Technische Daten
Technische Daten Technische Daten Parameter Wert DCV Messung: 0 ... 100 mV, 0 ... 10 V ± 0.02 % DCV Quelle: 0 ... 100 mV, 0 ... 10 V ± 0.02 % DC mA Messung (% der Bereichs): 0 ... 24 mA ± 0.015 % DC mA Quelle (% des Bereichs): 0 ... -
Seite 14: Altteileentsorgung
Altteileentsorgung Altteileentsorgung Benutzer Qualifikation: unterwiesene Person. HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gül‐ tigen nationalen Vorschriften und Rechtsnormen Der Hersteller nimmt die dekontaminierten Alt‐ geräte bei ausreichender Frankierung der Sen‐ dung zurück. Bevor Sie das Gerät einschicken, müssen Sie das Gerät dekontaminieren. - Seite 16 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 (6221) 842-0 Telefax: +49 (6221) 842-215 E-Mail: info@prominent.com Internet: www.prominent.com 984207, 1, de_DE © 2016...
