ProMinent Splash Control 2 Montage- Und Betriebsanleitung Seite 33

1 2
7.20
13

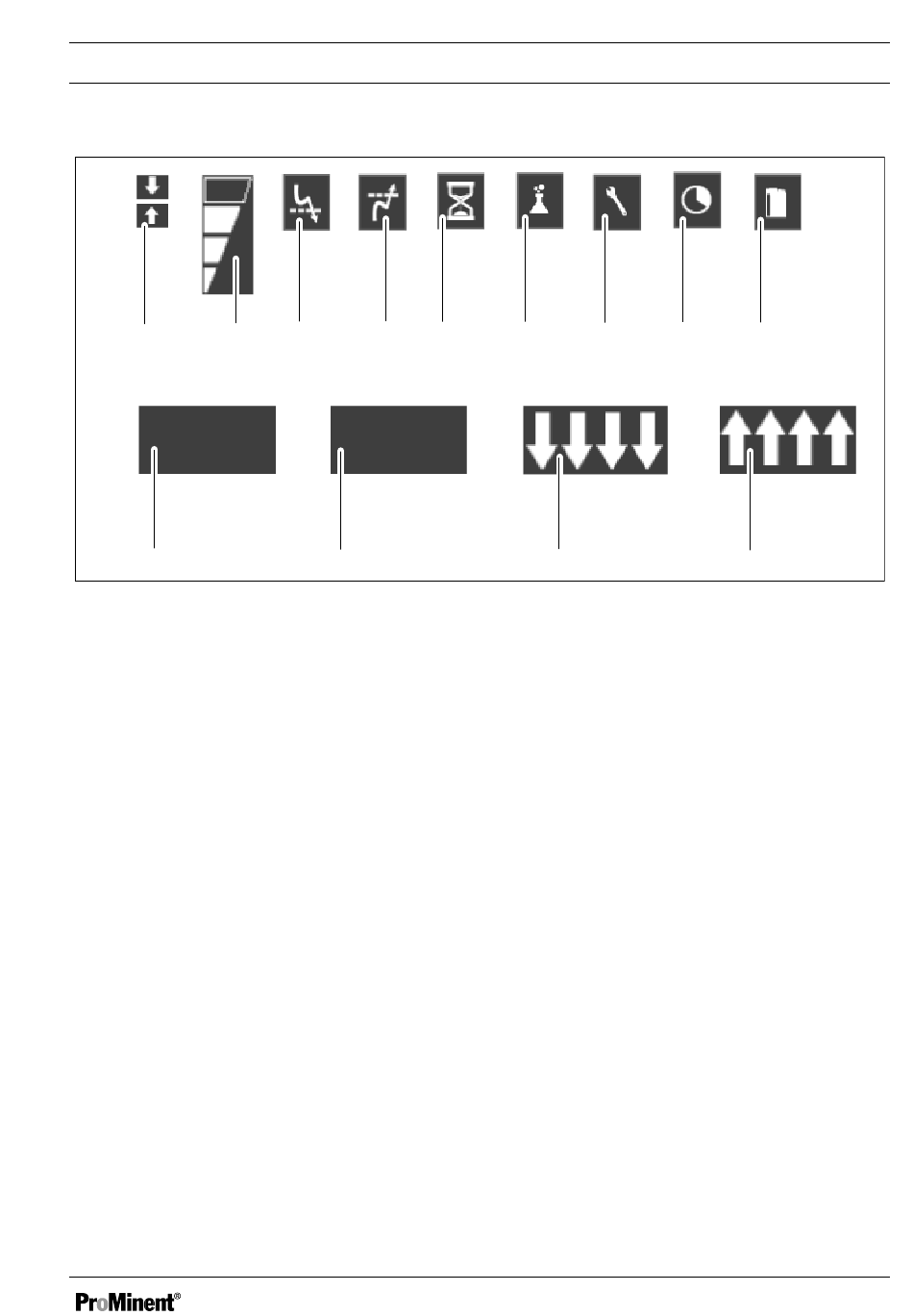

Abb. 15: Details eines Messkanals anzeigen
1 Dieses Symbol zeigt Ihnen die Richtung
der Regelung (heben oder senken) des
Messkanals an.
2 Dieses Symbol zeigt Ihnen den Prozentsatz
der laufenden Dosierung des Messkanals
an. Beispiel hier ist die Dosierung 75 %.
3 Dieses Symbol zeigt Ihnen an, ob der nied‐
rige Alarm aktiv ist.
4 Dieses Symbol zeigt Ihnen an, ob der hohe
Alarm aktiv ist.
5 Dieses Symbol zeigt Ihnen an, ob eine
Polarisationszeitverzögerung vorliegt.
6 Dieses Symbol zeigt Ihnen an, ob der
Überdosierungsalarm aktiv ist.
3 4 5
----
12
Bedienen und Bedienoberfläche
6 7
11
7 Dieses Symbol zeigt Ihnen an, ob der
Sensor kalibriert oder gewechselt werden
muss.
8 Dieses Symbol zeigt Ihnen an, ob der
Timer aktiv ist.
9 Dieses Symbol zeigt Ihnen an, ob der
Alarm "Flüssigkeitsniveau, Behälter,
niedrig" aktiv ist.
10 Wert höher als die Skala.
11 Wert kleiner als die Skala.
12 Wert über der Messbereichsgrenze.
13 aktueller Messwert.
8 9
10
A2811
