ProMinent Splash Control 2 Montage- Und Betriebsanleitung Seite 49

Redox-Messkanal im Upstream-Modus

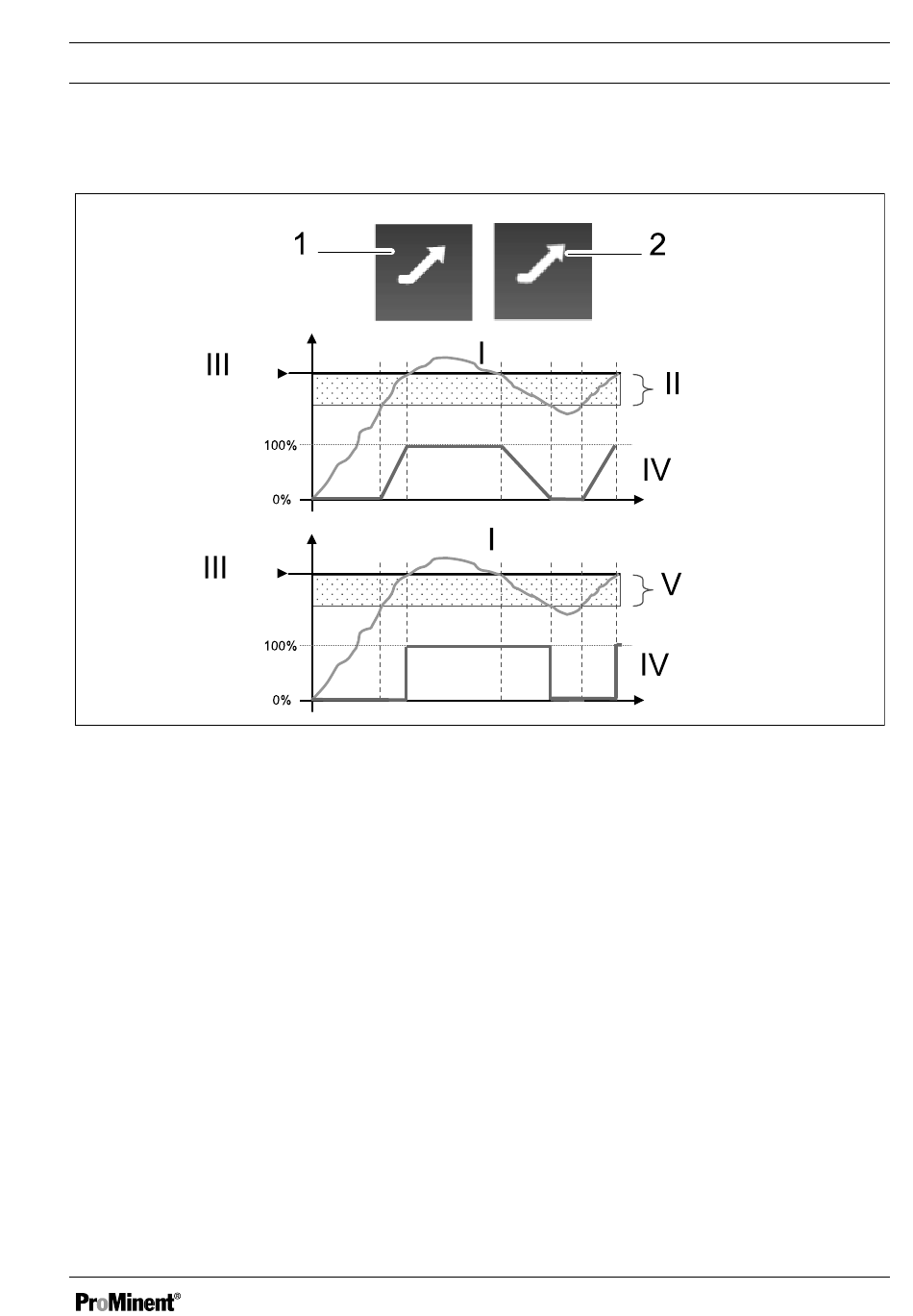

Abb. 31: Redox-Messkanal im Upstream-Modus
1 Proportional-Wert, z. B. 50 mV
2 Hysterese-Wert, z. B. 50 mV
I Messen
II Proportionalbereich
Wenn die Dosierrichtung des Redox-Messkanals im Upstream-Modus konfiguriert ist, dann wird in
Abhängigkeit von der zuvor gewählten Regelungsart mit dieser Taste der Wert des Proportional‐
bandes (1) oder der Hysteresewert (2) ausgewählt.
Wenn im Proportionalbetrieb, wenn der Fehler (Sollwert-Messwert) gleich dem Proportionalbereich
(II) ist, dann beträgt die Regelanforderung 100 %. Mit der Reduzierung des Wertes des Proportional‐
bandes erhöhen Sie die Dosiersteuerung für den gleichen Messwert.
Wenn im Hysteresemodus der Fehler (Sollwert-Messwert) größer als der Hysteresewert (V) ist,
dann beträgt die Regelanforderung 100 %.
Bedienen und Bedienoberfläche
Hysterese-
Proportional-
Wert
Wert
III Sollwert
IV Pumpenbefehl
V Hysterese
A2824
49
