3
PRODUKTBESCHREIBUNG
3.3
Geräteansicht
14
B E T R I E B S A N L E I T U N G | InspectorP61x
Position
Beschreibung
11
Integrierte Beleuchtungseinheit / LED-Ausrichthilfe
S: Integrierte Beleuchtungseinheit (sichtbares gelbes Licht, sichtbares
blaues Licht), LED-Ausrichthilfe (sichtbares rotes Licht), ToF (Lichtlauf‐
zeit, unsichtbares Infrarotlicht)
12
Brennweite / Öffnungswinkel
B: 6 mm
C = 12 mm
13
Datenschnittstelle
E: Ethernet mit 0,25-m-Leitung (Dose, M12, 4-polig, D-codiert),
RS232C (Stecker, M12, 17-polig, A-codiert)
14
IP-Schutzklasse
4: IP54
HINWEIS
Nicht alle Kombinationen gemäß Typenschlüssel sind möglich. Die verfügbaren Geräte‐
typen finden Sie im Internet unter:
www.sick.com/InspectorP61x
20.81
19.47
(0.82)
(0.77)
3
3

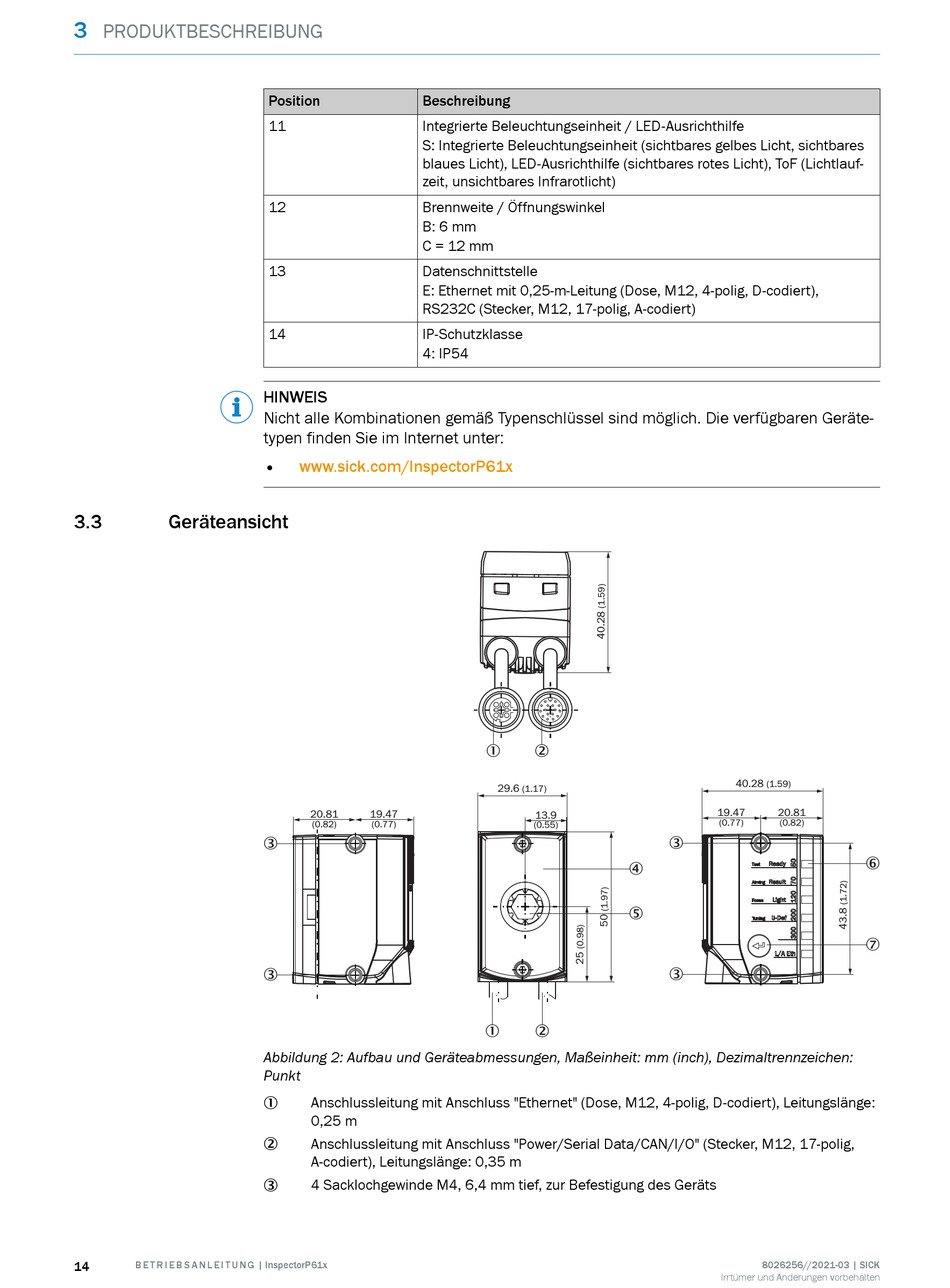

Abbildung 2: Aufbau und Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen:
Punkt
Anschlussleitung mit Anschluss "Ethernet" (Dose, M12, 4-polig, D-codiert), Leitungslänge:
1
0,25 m
Anschlussleitung mit Anschluss "Power/Serial Data/CAN/I/O" (Stecker, M12, 17-polig,
2
A-codiert), Leitungslänge: 0,35 m
4 Sacklochgewinde M4, 6,4 mm tief, zur Befestigung des Geräts
3
1
2
29.6
(1.17)
13.9
(0.55)
4
5
1
2
40.28
(1.59)
19.47
20.81
(0.77)
(0.82)
3
3
8026256//2021-03 | SICK
Irrtümer und Änderungen vorbehalten
