8026256//2021-03 | SICK
Irrtümer und Änderungen vorbehalten
1
System
Controller
I
U
7
6

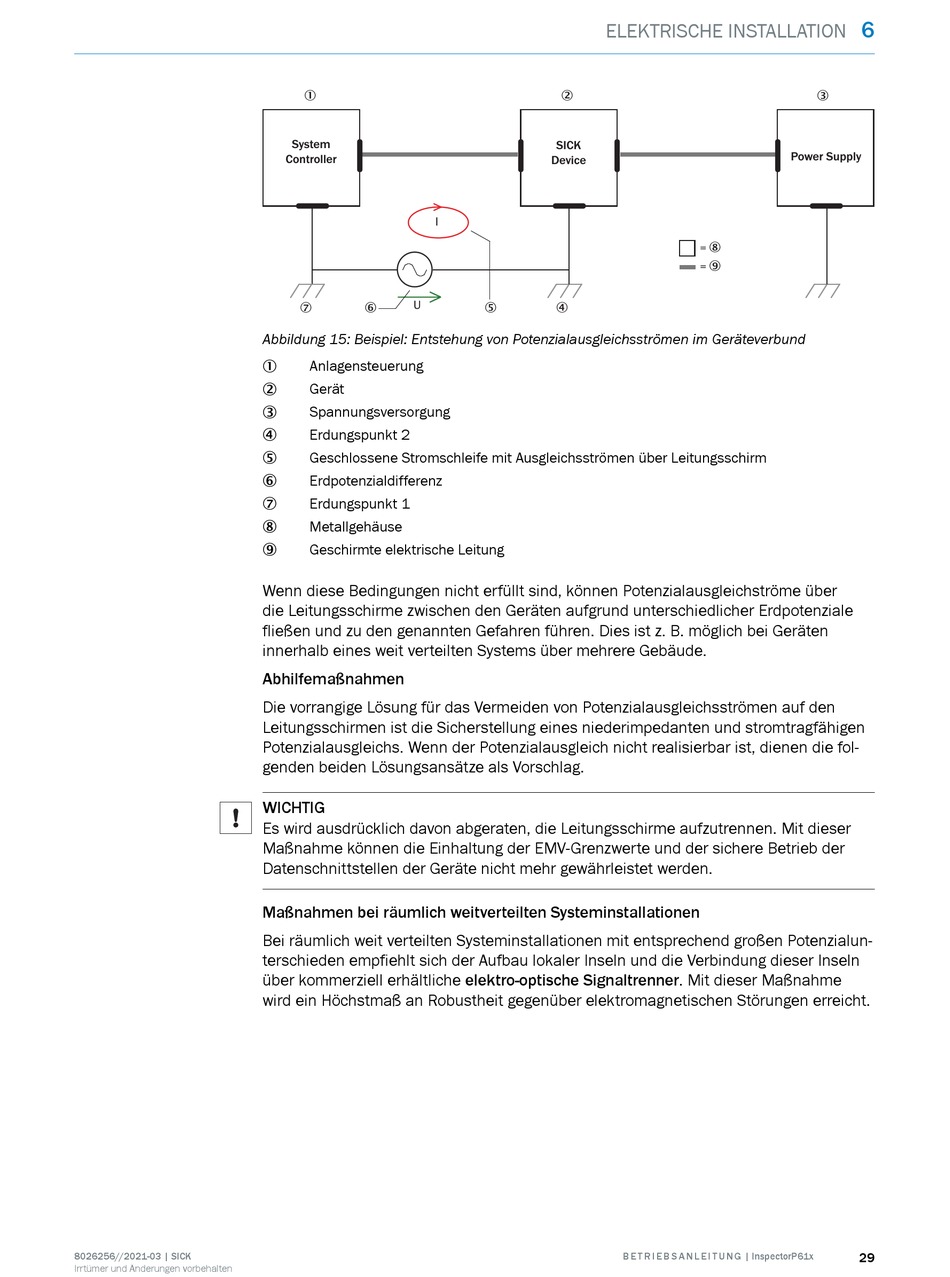

Abbildung 15: Beispiel: Entstehung von Potenzialausgleichsströmen im Geräteverbund
Anlagensteuerung
1
Gerät
2
Spannungsversorgung
3
Erdungspunkt 2
4
Geschlossene Stromschleife mit Ausgleichsströmen über Leitungsschirm
5
Erdpotenzialdifferenz
6
Erdungspunkt 1
7
Metallgehäuse
8
Geschirmte elektrische Leitung
9
Wenn diese Bedingungen nicht erfüllt sind, können Potenzialausgleichströme über
die Leitungsschirme zwischen den Geräten aufgrund unterschiedlicher Erdpotenziale
fließen und zu den genannten Gefahren führen. Dies ist z. B. möglich bei Geräten
innerhalb eines weit verteilten Systems über mehrere Gebäude.
Abhilfemaßnahmen
Die vorrangige Lösung für das Vermeiden von Potenzialausgleichsströmen auf den
Leitungsschirmen ist die Sicherstellung eines niederimpedanten und stromtragfähigen
Potenzialausgleichs. Wenn der Potenzialausgleich nicht realisierbar ist, dienen die fol‐
genden beiden Lösungsansätze als Vorschlag.
WICHTIG
Es wird ausdrücklich davon abgeraten, die Leitungsschirme aufzutrennen. Mit dieser
Maßnahme können die Einhaltung der EMV-Grenzwerte und der sichere Betrieb der
Datenschnittstellen der Geräte nicht mehr gewährleistet werden.
Maßnahmen bei räumlich weitverteilten Systeminstallationen
Bei räumlich weit verteilten Systeminstallationen mit entsprechend großen Potenzialun‐
terschieden empfiehlt sich der Aufbau lokaler Inseln und die Verbindung dieser Inseln
über kommerziell erhältliche elektro-optische Signaltrenner. Mit dieser Maßnahme
wird ein Höchstmaß an Robustheit gegenüber elektromagnetischen Störungen erreicht.
ELEKTRISCHE INSTALLATION
2
SICK
Device
5
4
B E T R I E B S A N L E I T U N G | InspectorP61x
6
3
Power Supply
8
=
9
=
29
