6.5.4
Digitaleingänge beschalten
8026256//2021-03 | SICK
Irrtümer und Änderungen vorbehalten
Device 1
RD+
RD‒
RS-422
TD+
TD‒
GND

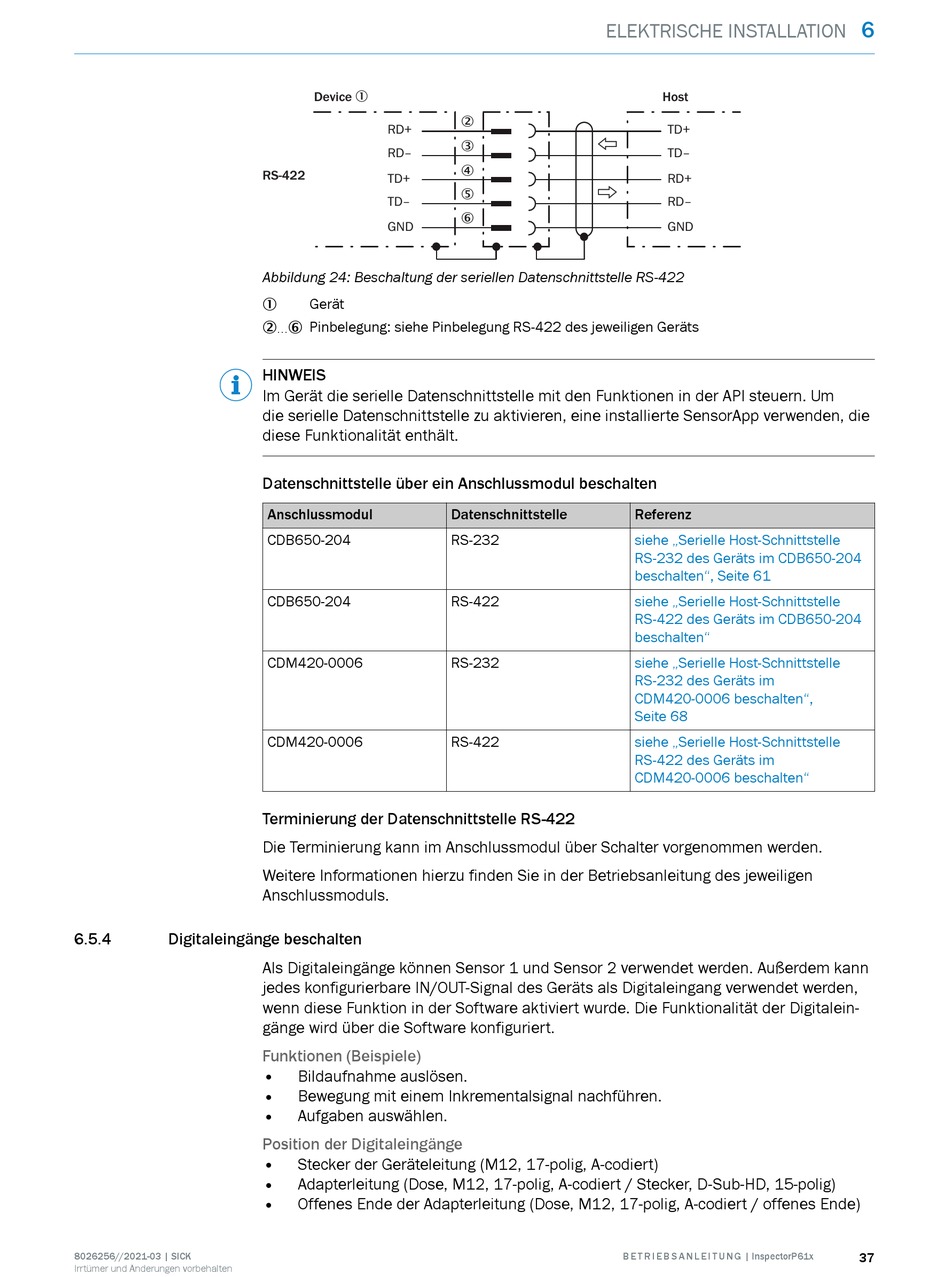

Abbildung 24: Beschaltung der seriellen Datenschnittstelle RS-422
Gerät
1
2...6 Pinbelegung: siehe Pinbelegung RS-422 des jeweiligen Geräts
HINWEIS
Im Gerät die serielle Datenschnittstelle mit den Funktionen in der API steuern. Um
die serielle Datenschnittstelle zu aktivieren, eine installierte SensorApp verwenden, die
diese Funktionalität enthält.
Datenschnittstelle über ein Anschlussmodul beschalten
Anschlussmodul
CDB650-204
CDB650-204
CDM420-0006
CDM420-0006
Terminierung der Datenschnittstelle RS-422
Die Terminierung kann im Anschlussmodul über Schalter vorgenommen werden.
Weitere Informationen hierzu finden Sie in der Betriebsanleitung des jeweiligen
Anschlussmoduls.
Als Digitaleingänge können Sensor 1 und Sensor 2 verwendet werden. Außerdem kann
jedes konfigurierbare IN/OUT-Signal des Geräts als Digitaleingang verwendet werden,
wenn diese Funktion in der Software aktiviert wurde. Die Funktionalität der Digitalein‐
gänge wird über die Software konfiguriert.
Funktionen (Beispiele)
•
Bildaufnahme auslösen.
•
Bewegung mit einem Inkrementalsignal nachführen.
•
Aufgaben auswählen.
Position der Digitaleingänge
•
Stecker der Geräteleitung (M12, 17-polig, A-codiert)
•
Adapterleitung (Dose, M12, 17-polig, A-codiert / Stecker, D-Sub-HD, 15-polig)
•
Offenes Ende der Adapterleitung (Dose, M12, 17-polig, A-codiert / offenes Ende)
ELEKTRISCHE INSTALLATION
2
3
4
5
6
Datenschnittstelle
RS-232
RS-422
RS-232
RS-422
B E T R I E B S A N L E I T U N G | InspectorP61x
Host
TD+
TD‒
RD+
RD‒
GND
Referenz
siehe „Serielle Host-Schnittstelle
RS-232 des Geräts im CDB650-204
beschalten", Seite 61
siehe „Serielle Host-Schnittstelle
RS-422 des Geräts im CDB650-204
beschalten"
siehe „Serielle Host-Schnittstelle
RS-232 des Geräts im
CDM420-0006 beschalten",
Seite 68
siehe „Serielle Host-Schnittstelle
RS-422 des Geräts im
CDM420-0006 beschalten"
6
37
