3
PRODUKTBESCHREIBUNG
3.5
Anzeige- und Bedienelemente
16
B E T R I E B S A N L E I T U N G | InspectorP61x
3
2 1
Ready
Test
Result
Aiming
Light
Focus
U-Def
Tuning
L/A Eth

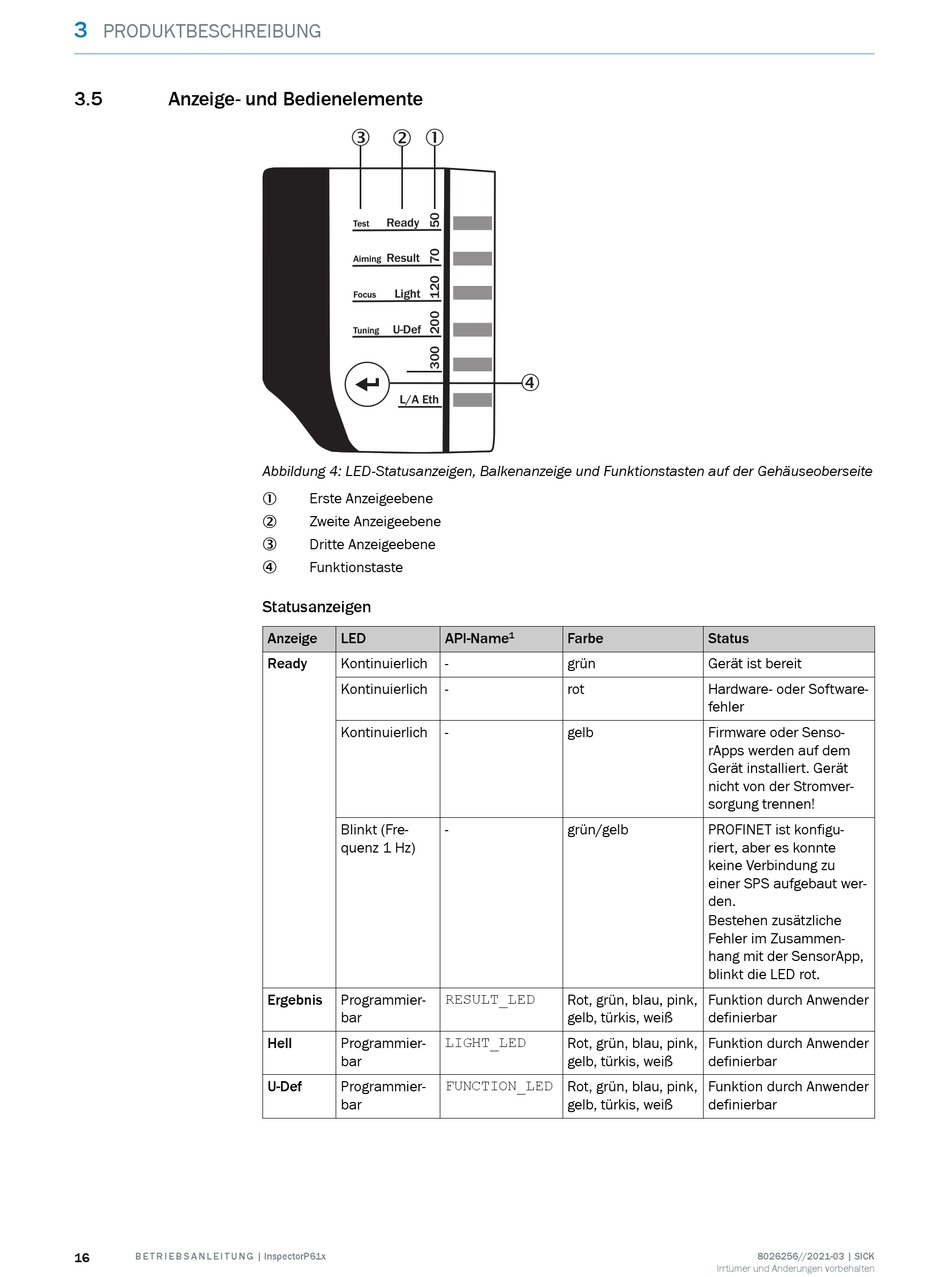

Abbildung 4: LED-Statusanzeigen, Balkenanzeige und Funktionstasten auf der Gehäuseoberseite
Erste Anzeigeebene
1
Zweite Anzeigeebene
2
Dritte Anzeigeebene
3
Funktionstaste
4
Statusanzeigen
Anzeige
LED
Ready
Kontinuierlich
Kontinuierlich
Kontinuierlich
Blinkt (Fre‐
quenz 1 Hz)
Ergebnis
Programmier‐
bar
Hell
Programmier‐
bar
U-Def
Programmier‐
bar
4
API-Name
1
Farbe
-
grün
-
rot
-
gelb
-
grün/gelb
RESULT_LED
Rot, grün, blau, pink,
gelb, türkis, weiß
LIGHT_LED
Rot, grün, blau, pink,
gelb, türkis, weiß
FUNCTION_LED Rot, grün, blau, pink,
gelb, türkis, weiß
Status
Gerät ist bereit
Hardware- oder Software‐
fehler
Firmware oder Senso‐
rApps werden auf dem
Gerät installiert. Gerät
nicht von der Stromver‐
sorgung trennen!
PROFINET ist konfigu‐
riert, aber es konnte
keine Verbindung zu
einer SPS aufgebaut wer‐
den.
Bestehen zusätzliche
Fehler im Zusammen‐
hang mit der SensorApp,
blinkt die LED rot.
Funktion durch Anwender
definierbar
Funktion durch Anwender
definierbar
Funktion durch Anwender
definierbar
8026256//2021-03 | SICK
Irrtümer und Änderungen vorbehalten
