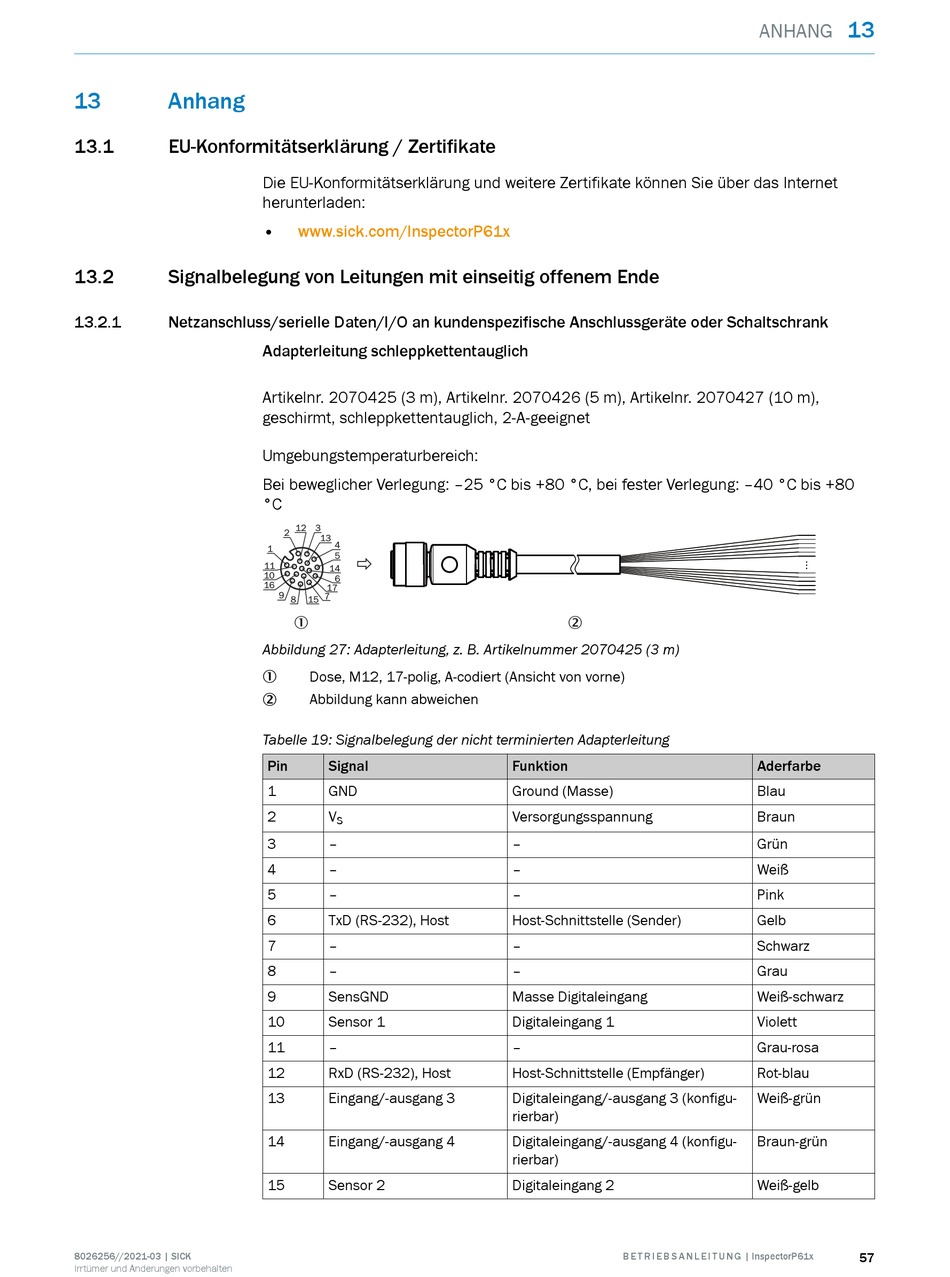

Anhang

13.1
EU-Konformitätserklärung / Zertifikate
13.2

Signalbelegung von Leitungen mit einseitig offenem Ende

13.2.1
Netzanschluss/serielle Daten/I/O an kundenspezifische Anschlussgeräte oder Schaltschrank
8026256//2021-03 | SICK
Irrtümer und Änderungen vorbehalten
Die EU-Konformitätserklärung und weitere Zertifikate können Sie über das Internet
herunterladen:
www.sick.com/InspectorP61x
Adapterleitung schleppkettentauglich
Artikelnr. 2070425 (3 m), Artikelnr. 2070426 (5 m), Artikelnr. 2070427 (10 m),
geschirmt, schleppkettentauglich, 2-A-geeignet
Umgebungstemperaturbereich:
Bei beweglicher Verlegung: –25 °C bis +80 °C, bei fester Verlegung: –40 °C bis +80
°C
12
3
2
13
4
1
5
11
14
10
6
16
17
9
7
8
15
1
Abbildung 27: Adapterleitung, z. B. Artikelnummer 2070425 (3 m)
Dose, M12, 17-polig, A-codiert (Ansicht von vorne)
1
Abbildung kann abweichen
2
Tabelle 19: Signalbelegung der nicht terminierten Adapterleitung
Pin
Signal
1
GND
2
V
S
3
4
5
6
TxD (RS-232), Host
7
8
9
SensGND
10
Sensor 1
11
12
RxD (RS-232), Host
13
Eingang/-ausgang 3
14
Eingang/-ausgang 4
15
Sensor 2
2
Funktion
Ground (Masse)
Versorgungsspannung
Host-Schnittstelle (Sender)
Masse Digitaleingang
Digitaleingang 1
Host-Schnittstelle (Empfänger)
Digitaleingang/-ausgang 3 (konfigu‐
rierbar)
Digitaleingang/-ausgang 4 (konfigu‐
rierbar)
Digitaleingang 2
B E T R I E B S A N L E I T U N G | InspectorP61x
13
ANHANG
Aderfarbe
Blau
Braun
Grün
Weiß
Pink
Gelb
Schwarz
Grau
Weiß-schwarz
Violett
Grau-rosa
Rot-blau
Weiß-grün
Braun-grün
Weiß-gelb
57
