5.10.2 Komponenten der Pelletseinheit anschließen
Montageanleitung SP Dual compact | M1820821_de
Nach erfolgter Verkabelung der einzelnen Komponenten:

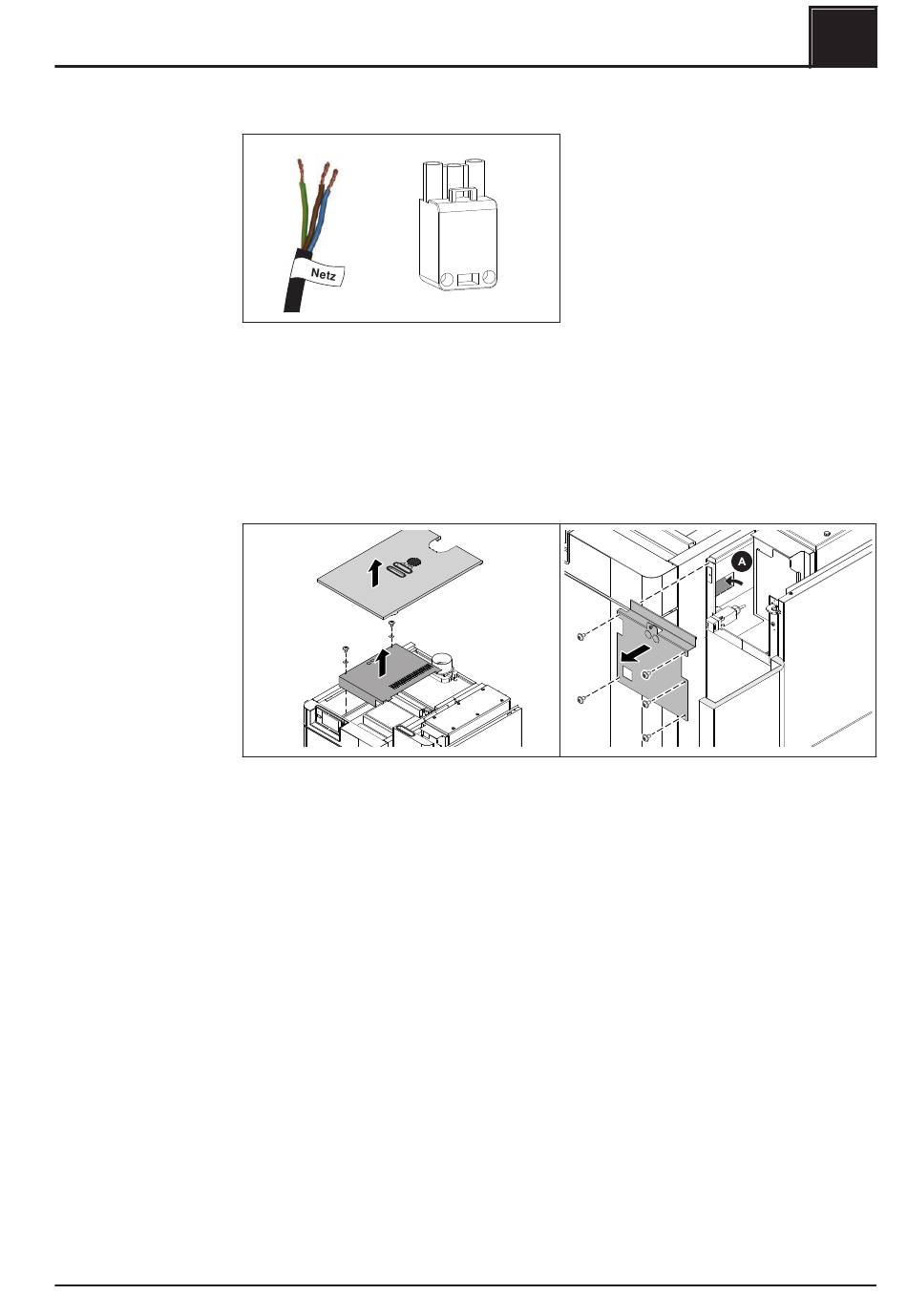

❒ Netzanschluss am Netzstecker herstellen
➥ Versorgungsleitung (Netzanschluss) bauseitig mit max. C16A absichern!
➥ Schaltpläne in der Bedienungsanleitung der Kesselregelung beachten!
➥ Verkabelung mit flexiblen Mantelleitungen ausführen und nach regional
gültigen Normen und Vorschriften dimensionieren!
❒ Deckel des Scheitholzkessels nach oben abnehmen
❒ Schrauben inkl. Kontaktscheiben des Regelungskastens lösen und
Regelungsabdeckung abnehmen
❒ Isoliertür der Pelletseinheit öffnen und dahinterliegende Blende entfernen
❒ Kabel durch vorgestanzte Öffnung (A) zum Regelungskasten des
Scheitholzkessels verlegen und an den Platinen anstecken:
