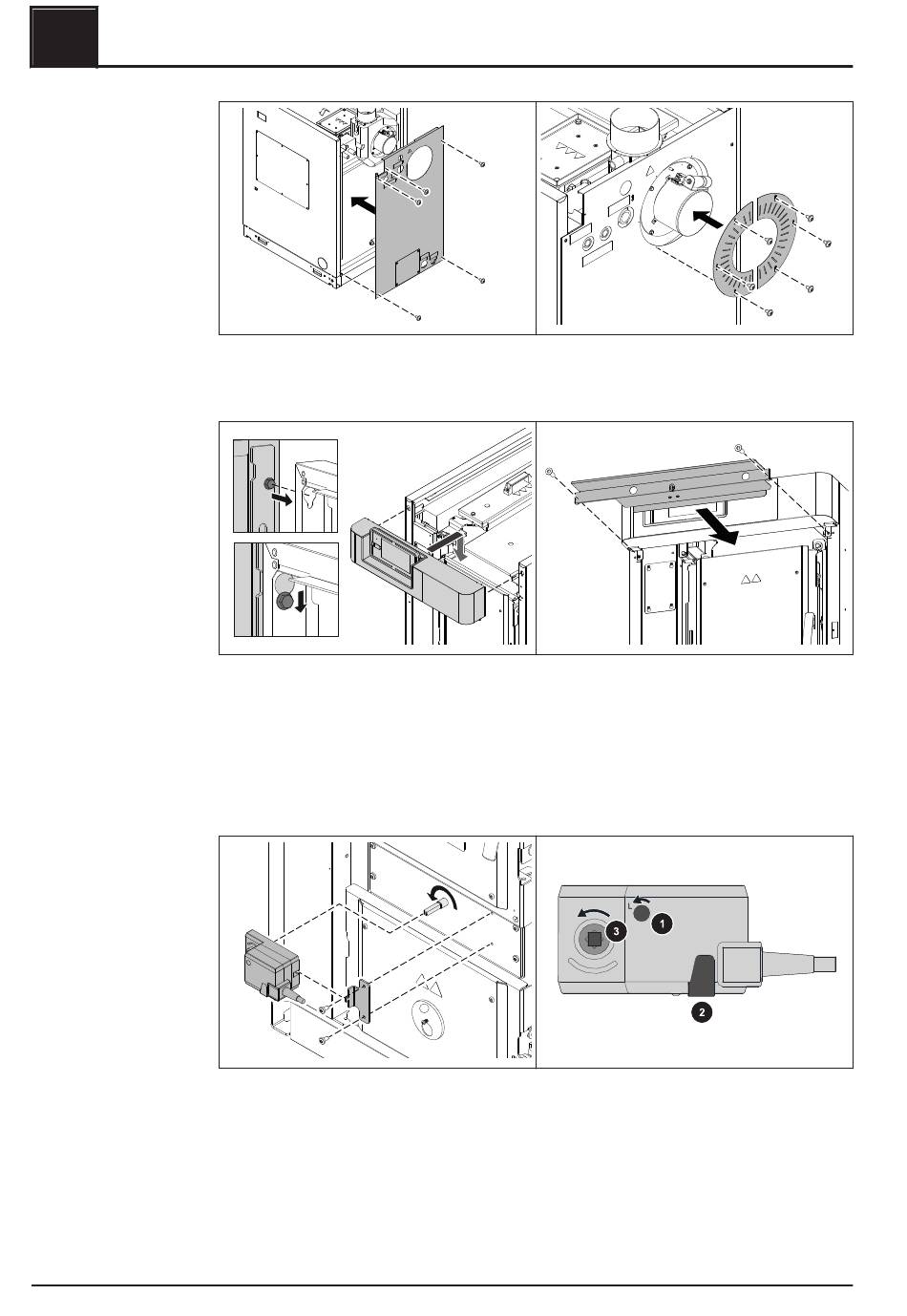

5.8.3 Luftregelung montieren

40
❒ Rückenteil an den Seitenteilen fixieren
❒ Saugzugblenden am Rückenteil fixieren
❒ Bedienteil mit Schraubenköpfen an den Ausschnitten der Seitenteile einhängen
❒ Distanzblech unter Bedienteil einschieben
❒ Distanzblech samt Bedienteil mit zwei Schrauben am Seitenteil fixieren
❒ Beide Schrauben an den Ausschnitten festziehen
❒ Schieber für Luftführung bis zum Anschlag nach links (gegen den Uhrzeigersinn)
drehen
❒ Drehrichtung des Stellmotors (1) auf links (L) stellen
❒ Entriegelungstaste (2) drücken und Aufnahme für Welle (3) bis zum Anschlag
nach links drehen
❒ Stellmotor auf Welle stecken und Drehmomentstütze mit zwei Schrauben fixieren
