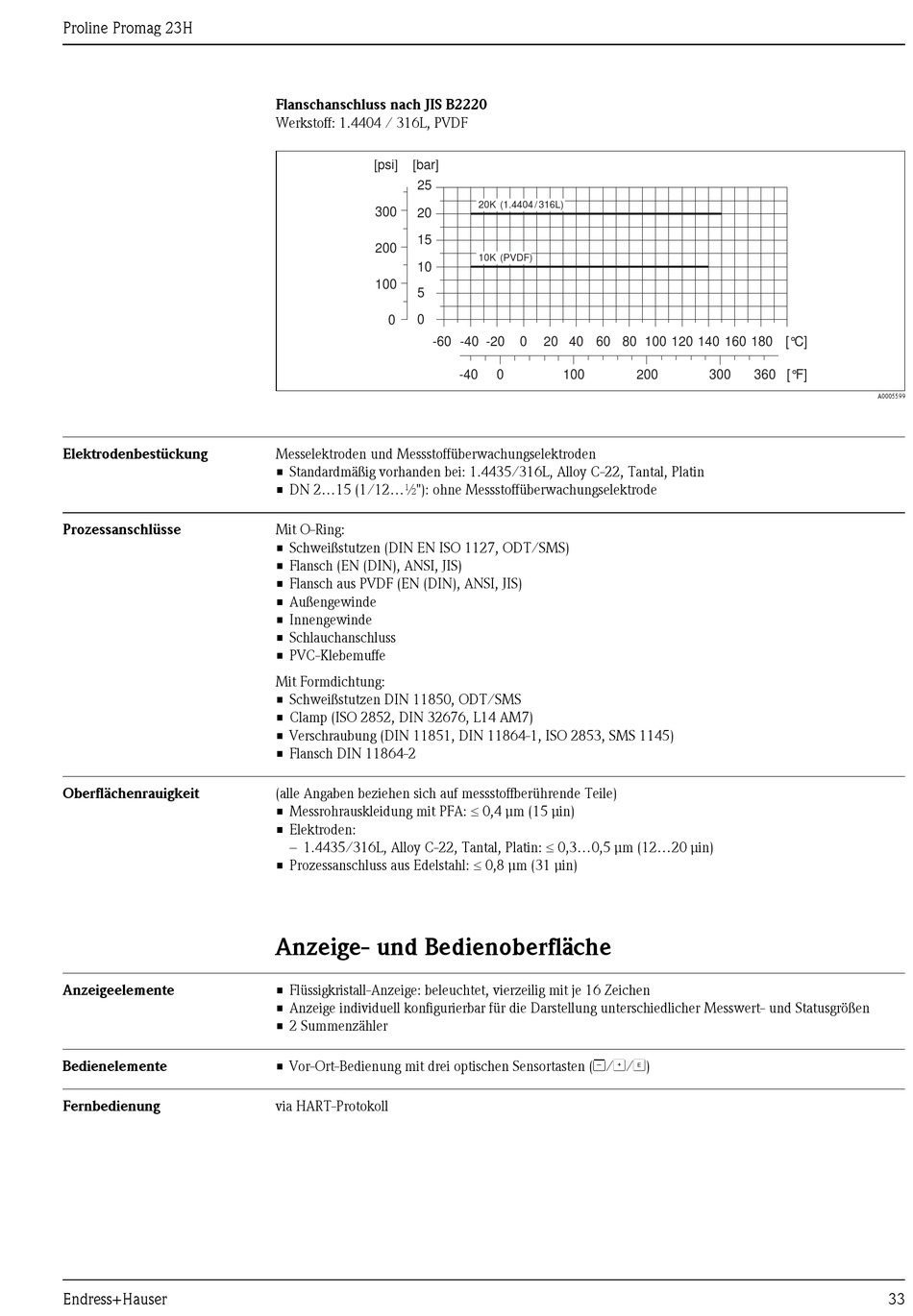

Proline Promag 23H
Elektrodenbestückung
Prozessanschlüsse
Oberflächenrauigkeit

Anzeigeelemente

Bedienelemente

Fernbedienung

Endress+Hauser
Flanschanschluss nach JIS B2220
Werkstoff: 1.4404 / 316L, PVDF
[psi] [bar]
25
300
20
15
200
10
100
5
0 0
-60 -40 -20
Messelektroden und Messstoffüberwachungselektroden
• Standardmäßig vorhanden bei: 1.4435/316L, Alloy C-22, Tantal, Platin
• DN 2...15 (1/12...½"): ohne Messstoffüberwachungselektrode
Mit O-Ring:
• Schweißstutzen (DIN EN ISO 1127, ODT/SMS)
• Flansch (EN (DIN), ANSI, JIS)
• Flansch aus PVDF (EN (DIN), ANSI, JIS)
• Außengewinde
• Innengewinde
• Schlauchanschluss
• PVC-Klebemuffe
Mit Formdichtung:
• Schweißstutzen DIN 11850, ODT/SMS
• Clamp (ISO 2852, DIN 32676, L14 AM7)
• Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145)
• Flansch DIN 11864-2
(alle Angaben beziehen sich auf messstoffberührende Teile)
• Messrohrauskleidung mit PFA:  0,4 μm (15 μin)
• Elektroden:
– 1.4435/316L, Alloy C-22, Tantal, Platin:  0,3...0,5 μm (12...20 μin)
• Prozessanschluss aus Edelstahl:  0,8 μm (31 μin)
Anzeige- und Bedienoberfläche
• Flüssigkristall-Anzeige: beleuchtet, vierzeilig mit je 16 Zeichen
• Anzeige individuell konfigurierbar für die Darstellung unterschiedlicher Messwert- und Statusgrößen
• 2 Summenzähler
• Vor-Ort-Bedienung mit drei optischen Sensortasten (S/O/F)
via HART-Protokoll
20K (1.4404 / 316L)
10K (PVDF)
0 20 40 60 80 100 120 140 160 180 [°C]
-40 0 100 200 300 360 [°F]
A0005599
