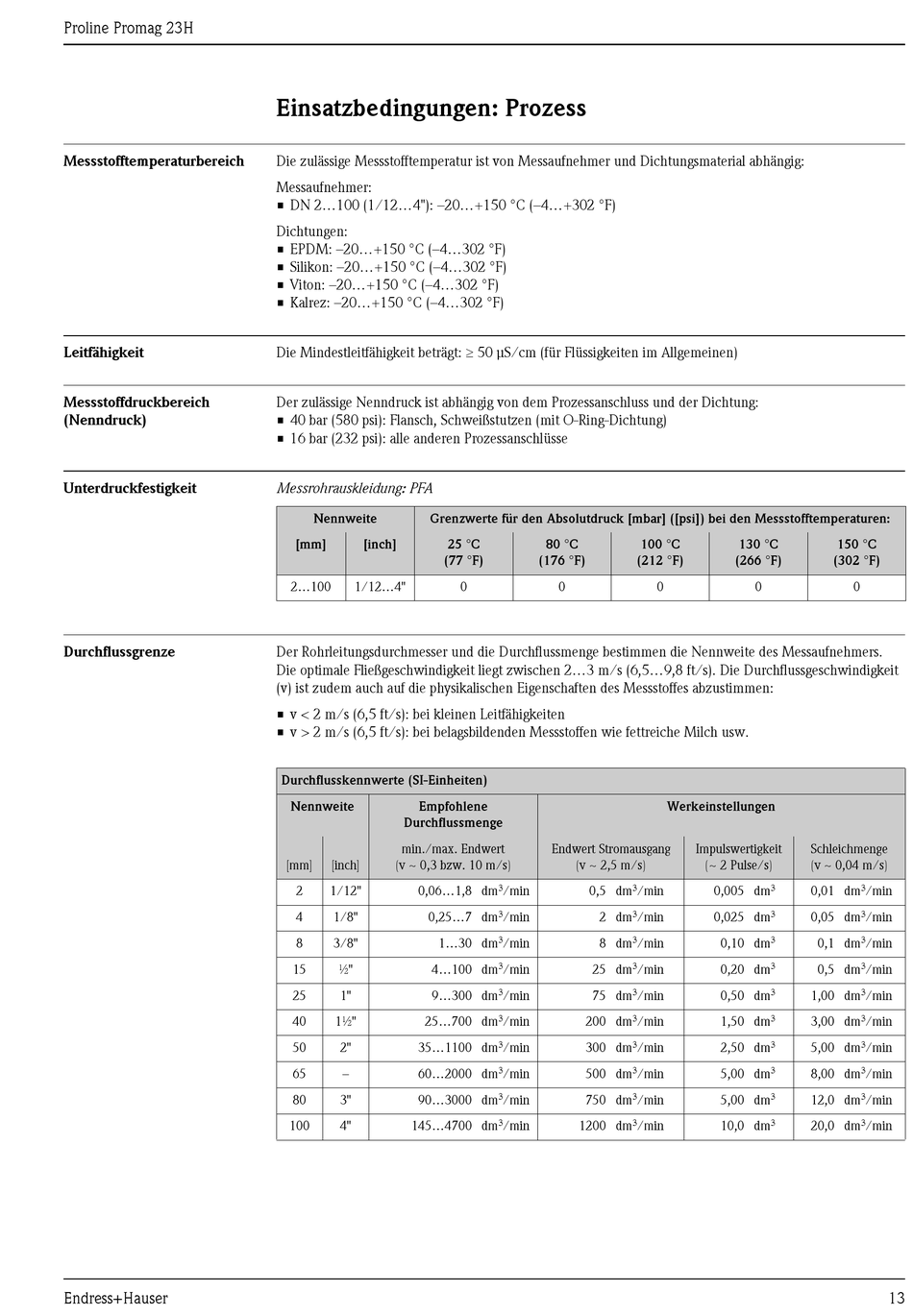

Proline Promag 23H

Messstofftemperaturbereich

Leitfähigkeit
Messstoffdruckbereich
(Nenndruck)

Unterdruckfestigkeit

Durchflussgrenze

Endress+Hauser

Einsatzbedingungen: Prozess

Die zulässige Messstofftemperatur ist von Messaufnehmer und Dichtungsmaterial abhängig:
Messaufnehmer:
• DN 2...100 (1/12...4"): –20...+150 °C (–4...+302 °F)
Dichtungen:
• EPDM: –20...+150 °C (–4...302 °F)
• Silikon: –20...+150 °C (–4...302 °F)
• Viton: –20...+150 °C (–4...302 °F)
• Kalrez: –20...+150 °C (–4...302 °F)
Die Mindestleitfähigkeit beträgt: 50 μS/cm (für Flüssigkeiten im Allgemeinen)
Der zulässige Nenndruck ist abhängig von dem Prozessanschluss und der Dichtung:
• 40 bar (580 psi): Flansch, Schweißstutzen (mit O-Ring-Dichtung)
• 16 bar (232 psi): alle anderen Prozessanschlüsse
Messrohrauskleidung: PFA
Nennweite Grenzwerte für den Absolutdruck [mbar] ([psi]) bei den Messstofftemperaturen:
[mm] [inch] 25 °C
(77 °F)
2...100 1/12...4"
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers.
Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s (6,5...9,8 ft/s). Die Durchflussgeschwindigkeit
(v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustimmen:
• v < 2 m/s (6,5 ft/s): bei kleinen Leitfähigkeiten
• v > 2 m/s (6,5 ft/s): bei belagsbildenden Messstoffen wie fettreiche Milch usw.
Durchflusskennwerte (SI-Einheiten)
Nennweite Empfohlene
Durchflussmenge
min./max. Endwert
[mm] [inch] (v ~ 0,3 bzw. 10 m/s)
2 1/12" 0,06...1,8 dm
4 1/8" 0,25...7 dm
8 3/8" 1...30 dm
15 ½" 4...100 dm
25 1" 9...300 dm
40 1½" 25...700 dm
50 2" 35...1100 dm
65 – 60...2000 dm
80 3" 90...3000 dm
100 4" 145...4700 dm
80 °C
(176 °F)
0 0
Endwert Stromausgang
(v ~ 2,5 m/s)
 
/min 0,5 dm
 
/min 2 dm
 
/min 8 dm
 
/min 25 dm
 
/min 75 dm
 
/min 200 dm
 
/min 300 dm
 
/min 500 dm
 
/min 750 dm
 
/min 1200 dm
100 °C 130 °C
(212 °F) (266 °F)
0 0
Werkeinstellungen
Impulswertigkeit
(~ 2 Pulse/s)

/min 0,005 dm

/min 0,025 dm

/min 0,10 dm

/min 0,20 dm

/min 0,50 dm

/min 1,50 dm

/min 2,50 dm

/min 5,00 dm

/min 5,00 dm

/min 10,0 dm
150 °C
(302 °F)
0
Schleichmenge
(v ~ 0,04 m/s)

0,01 dm /min

0,05 dm /min

0,1 dm /min

0,5 dm /min

1,00 dm /min

3,00 dm /min

5,00 dm /min

8,00 dm /min

12,0 dm /min

20,0 dm /min
13
