TI00048D/06/DE/16.18
71397452
Das Messgerät für kleinste Durchflüsse mit modularem Elektronikkonzept
und/oder flexibler Systemintegration
Anwendungsbereich
• Das Messprinzip ist praktisch unabhängig von Druck, Dichte,
Temperatur und Viskosität
• Für kleinste Durchflussmengen und anspruchsvolle hygieni-
sche Anwendungen
Geräteeigenschaften
• Messrohrauskleidung aus PFA
• Messaufnehmergehäuse aus rostfreiem Stahl (3-A, EHEDG)
• Mediumsberührende Materialen CIP-/SIP-reinigbar

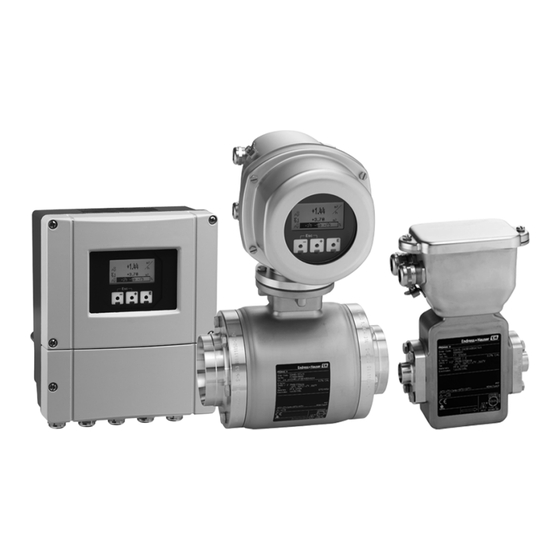

• Gerät in Kompakt- oder Getrenntausführung
Promag 53
• 4-zeilige, beleuchtete Anzeige mit Touch Control
• HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP
Products
Technische Information
Proline Promag 50H, 53H
Magnetisch-induktives Durchflussmessgerät
Solutions
Ihre Vorteile
• Flexibles Anschlusskonzept – zahlreiche hygienische Prozess-
anschlüsse
• Energiesparende Durchflussmessung – kein Druckverlust
durch Querschnittsverengung
• Wartungsfrei – keine beweglichen Teile
Promag 53
• Qualität – Software für Abfüllen & Dosing, Dichte, Elektro-
denreinigung sowie erweiterte Diagnose
• Einfache Berechnung – bidirektionale Summenzähler
• Automatische Datenwiederherstellung im Servicefall
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag 50H

Inhaltszusammenfassung für Endress+Hauser Proline Promag 50H

  • Seite 1 Products Solutions Services TI00048D/06/DE/16.18 71397452 Technische Information Proline Promag 50H, 53H Magnetisch-induktives Durchflussmessgerät Das Messgerät für kleinste Durchflüsse mit modularem Elektronikkonzept und/oder flexibler Systemintegration Anwendungsbereich Ihre Vorteile • Das Messprinzip ist praktisch unabhängig von Druck, Dichte, • Flexibles Anschlusskonzept – zahlreiche hygienische Prozess- Temperatur und Viskosität...

  • Seite 2: Inhaltsverzeichnis

    Proline Promag 50H, 53H Inhaltsverzeichnis Arbeitsweise und Systemaufbau....3 Druckverlust ......... 28 Vibrationen .

  • Seite 3: Arbeitsweise Und Systemaufbau

    Proline Promag 50H, 53H Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt.

  • Seite 4: Eingang

    Proline Promag 50H, 53H Eingang Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereiche Messbereiche für Flüssigkeiten Typisch v = 0,01…10 m/s (0,03…33 ft/s) mit der spezifizierten Messgenauigkeit Durchflusskennwerte (SI-Einheiten) Nennweite Empfohlene Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge [mm] [inch] (v ~ 0,3 bzw.

  • Seite 5: Eingangssignal

    Proline Promag 50H, 53H Eingangssignal Statuseingang (Hilfseingang) • U = 3…30 V DC, R = 5 kΩ, galvanisch getrennt • Konfigurierbar für: Summenzähler zurücksetzen, Messwertunterdrückung, Fehlermeldungen zurücksetzen Statuseingang (Hilfseingang) mit PROFIBUS DP und Modbus RS485 • U = 3…30 V DC, R = 3 kΩ, galvanisch getrennt...
  • Seite 6 Proline Promag 50H, 53H Promag 53 Stromausgang Aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,01…100 s), Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.M./°C (v.M. = vom Messwert), Auflösung: 0,5 mA • Aktiv: 0/4…20 mA, R < 700 Ω (bei HART: R ≥ 250 Ω) •...

  • Seite 7: Ausfallsignal

    Proline Promag 50H, 53H FOUNDATION Fieldbus Schnittstelle • FOUNDATION Fieldbus H1 • Übertragungstechnik (Physical Layer): IEC 61158-2 (MBP), galvanisch getrennt • ITK-Version 5.01 • Stromaufnahme: 12 mA • Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA • Busanschluss mit integriertem Verpolungsschutz •...

  • Seite 8: Energieversorgung

    Proline Promag 50H, 53H Energieversorgung Klemmenbelegung Anschlussklemmenbelegung Promag 50 Bestellmerkmal Klemmen-Nr. (Ein-/Ausgänge) "Ein-/Ausgang" 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) – – – Stromausgang HART – –...

  • Seite 9: Versorgungsspannung

    Proline Promag 50H, 53H Versorgungsspannung • 85…260 V AC, 45…65 Hz • 20…55 V AC, 45…65 Hz • 16…62 V DC PROFIBUS PA und FOUNDATION Fieldbus • Nicht-Ex: 9…32 V DC • Ex i: 9…24 V DC • Ex d: 9…32 V DC Leistungsaufnahme •...

  • Seite 10: Elektrischer Anschluss

    Proline Promag 50H, 53H Elektrischer Anschluss b d/(g) HART* PROFIBUS PA* FOUNDATION Fieldbus* PA(–)/FF(–) – 27 PA(+)/FF(+) + 26 – – 25 + 24 – – 23 + 22 – – 21 + 20 N (L-) 2 N (L-) 2...

  • Seite 11: Elektrischer Anschluss Getrenntausführung

    Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört wer- den! Werkstoffangaben finden Sie auf →...
  • Seite 12 Proline Promag 50H, 53H Potenzialausgleich über zusätzlichen Erdungsring A0002651 Sechskantschrauben Prozessanschluss O-Ring-Dichtungen Kunststoffscheibe (Platzhalter) bzw. Erdungsring Messaufnehmer Potenzialausgleich über Erdungselektroden am Prozessanschluss A0017293 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Endress+Hauser...

  • Seite 13: Kabeleinführungen

    Proline Promag 50H, 53H Kabeleinführungen Energieversorgung- und Elektrodenkabel (Ein-/Ausgänge) • Kabeleinführung M20 × 1,5 (8…12 mm / 0,31…0,47") • Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5…16 mm / 0,37…0,63") • Gewinde für Kabeleinführungen, ½" NPT, G ½" Verbindungskabel für Getrenntausführung •...

  • Seite 14: Leistungsmerkmale

    Proline Promag 50H, 53H Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an DIN EN 29104, zukünftig ISO 20456 • Wasser, typisch +15…+45°C (+59…+113 °F); 0,5…7 bar (73…101 psi) • Angaben gemäß Kalibrierprotokoll • Angaben zur Messabweichung basierend auf akkreditierten Kalibrieranlagen gemäß ISO 17025...

  • Seite 15: Montage

    Proline Promag 50H, 53H Montage Montageort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.
  • Seite 16 Proline Promag 50H, 53H Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. Hinweis! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.

  • Seite 17: Horizontale Einbaulage

    Proline Promag 50H, 53H Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Mess- stoffen oder schwankendem Prozessdruck.

  • Seite 18: Ein- Und Auslaufstrecken

    Proline Promag 50H, 53H Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten: • Einlaufstrecke: ≥ 5 × DN • Auslaufstrecke: ≥ 2 × DN ³...

  • Seite 19: Verbindungskabellänge

    Proline Promag 50H, 53H [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s max. 8° 3 m/s 2 m/s 1 m/s d / D A0016359 Druckverlust durch Anpassungsstücke Verbindungskabellänge Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate zu erhalten: •...

  • Seite 20: Umgebung

    Proline Promag 50H, 53H Umgebung Umgebungstemperatur Messumformer • Standard: –20…+60 °C (–4…+140 °F) • Optional: –40…+60 °C (–40…+140 °F) Hinweis! Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit der Anzeige beeinträchtigt werden. Messaufnehmer • –40…+60 °C (–40…+140 °F) Hinweis! Der zulässige Temperaturbereich der Messrohrauskleidung darf nicht über- bzw.

  • Seite 21: Leitfähigkeit

    Proline Promag 50H, 53H Leitfähigkeit Die Mindestleitfähigkeit beträgt: • ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen • ≥ 20 μS/cm für demineralisiertes Wasser Hinweis! Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit zudem von der Kabellänge abhän- gig (→  19, Abschnitt "Verbindungskabellänge").
  • Seite 22 Proline Promag 50H, 53H Werkstoff Prozessanschluss: PVC-U [psi] [bar] PN 16 -60 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0021231-DE Prozessanschluss: Flansch nach ASME B16.5 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (316L) [psi] [bar] Cl 150 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F]...
  • Seite 23 Proline Promag 50H, 53H Prozessanschluss: Flansch nach JIS B2220 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (316L) [psi] [bar] -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0021193-DE Werkstoff Prozessanschluss: PVDF [psi] [bar] -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F]...
  • Seite 24 Proline Promag 50H, 53H Prozessanschlüsse mit aseptischer Formdichtung, DN 40…150 (1½…6") Prozessanschluss: Schweißstutzen nach ODT/SMS; Verschraubung nach SMS 1145 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] PN 16 -60 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0021190-DE Prozessanschluss: Schweißstutzen nach EN 10357 (DIN 11850);...
  • Seite 25 Proline Promag 50H, 53H Prozessanschluss: Schweißstutzen nach ASME BPE Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] PN 40: DN 40 (1 ½ ) " PN 25: DN 50...100 (2 ...4" PN 16: DN 150 (6") -40 -20 0 20 40 60 80 100 180 [°C]...
  • Seite 26 Proline Promag 50H, 53H Prozessanschluss: Verschraubung nach DIN 11864-1, ISO 2853 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] PN 16 -60 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0021190-DE Bei Bestellcodes mit Zusatz +CA/+CB: [psi] [bar] PN 40: DN 40 (1 ½")

  • Seite 27: Messstoffdruckbereich (Nenndruck)

    Proline Promag 50H, 53H Bei Bestellcodes mit Zusatz +CA/+CB: [psi] [bar] PN 25: DN 40 (1 ½" PN 16: DN 50...100 ( 2...4" PN 10: DN 125...150 ( 5...6" -40 -20 0 20 40 60 80 100 180 [°C] 360 [°F]...

  • Seite 28: Unterdruckfestigkeit

    Proline Promag 50H, 53H Prozessanschlüsse DN 40…150 (1½…6") mit aseptischer Formdichtung 1.4404 (F316L) Nennweite [mm] [inch] 1½" 2" 3" 4" 6" Schweißstutzen: ODT/SMS PN 16 (232 psi) Schweißstutzen: EN 10357 (DIN 11850) PN 16 (232 psi) – Bei Bestellcodes mit Zusatz +CA/+CB...

  • Seite 29: Vibrationen

    Proline Promag 50H, 53H Vibrationen Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren. Hinweis! Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit →  20, Abschnitt "Stoß- und Schwingungsfestigkeit".

  • Seite 30: Konstruktiver Aufbau

    Proline Promag 50H, 53H Konstruktiver Aufbau Bauform, Maße Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) A0001150 Abmessungen (SI-Einheiten) 90,5 159,5 > 50 81,5 11,5 8 × M5 2 × ⌀ 6,5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm]...
  • Seite 31 Proline Promag 50H, 53H Messumformer Getrenntausführung, Anschlussgehäuse (II2GD/Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité intrinsèque protégées par Ip40 A0002128 Abmessungen (SI-Einheiten) Ø F (M8) Alle Abmessungen in [mm] Abmessungen (US-Einheiten) Ø...
  • Seite 32 Proline Promag 50H, 53H Für das Wandaufbaugehäuse existiert ein separates Montageset, das bei Endress+Hauser als Zubehör- teil bestellt werden kann. Damit sind folgende Montagevarianten möglich: • Schalttafeleinbau • Rohrmontage Schalttafeleinbau +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65)
  • Seite 33 Proline Promag 50H, 53H Kompaktausführung, Aluminium-Feldgehäuse DN 2…25 (¹⁄₁₂…1") A0005426 Abmessungen in SI-Einheiten 2,25 M6 × 4 1" 22,6 Gesamte Einbaulänge abhängig von den Prozessanschlüssen. Alle Abmessungen in [mm] Abmessungen in US-Einheiten ¹⁄₁₂" 1,69 0,09 ¹⁄₈" 1,69 0,18 1,88 9,62 11,5 ³⁄₈"...
  • Seite 34 Proline Promag 50H, 53H Kompaktausführung, Edelstahl-Feldgehäuse DN 2…25 (¹⁄₁₂…1") A0005427 Abmessungen in SI-Einheiten 2,25 M6 × 4 1" 22,6 26.0 Gesamte Einbaulänge abhängig von den Prozessanschlüssen. Alle Abmessungen in [mm] Abmessungen in US-Einheiten ¹⁄₁₂" 1,69 0,09 ¹⁄₈" 1,69 0,18 1,88...
  • Seite 35 Proline Promag 50H, 53H Messaufnehmer Getrenntausführung DN 2…25 (¹⁄₁₂…1") A0005536 Abmessungen in SI-Einheiten 2,25 M6 × 4 16,0 1" 22,6 26,0 Gesamte Einbaulänge abhängig von den Prozessanschlüssen. Alle Abmessungen in [mm] Abmessungen in US-Einheiten ¹⁄₁₂" 1,69 0,09 ¹⁄₈" 1,69 0,18...
  • Seite 36 Proline Promag 50H, 53H Messaufnehmer Frontansicht (ohne Prozessanschlüsse) DN 2…25 (¹⁄₁₂…1") E – E – A0008190 Abmessungen in SI-Einheiten 41,6 1" 50,2 22,6 50,2 Alle Abmessungen in [mm] Abmessungen in US-Einheiten ¹⁄₁₂" 0,35 ¹⁄₈" 0,35 2,44 1,64 1,34 0,94 1,65 1,69 ³⁄₈"...
  • Seite 37 Proline Promag 50H, 53H Messaufnehmer Wandmontageset DN 2…25 (¹⁄₁₂…1") A0005537 Abmessungen in mm (inch) Ø D 140 (5,51") 110 (4,33") 120 (4,72") 7 (0,28") 125 (4,92") 88 (3,46") Endress+Hauser...
  • Seite 38 Proline Promag 50H, 53H Prozessanschlüsse mit O-Ring-Dichtung, DN 2…25 (¹⁄₁₂…1") Schweißstutzen nach Sensor DN Passend zu H × B DIN EN ISO 1127 Rohrleitung 1.4404 (316l) 5*H**-B*********** [mm] DIN EN ISO 1127 [mm] [mm] [mm] [mm] 2…8 13,5 × 1,6...
  • Seite 39 Proline Promag 50H, 53H Flansch nach JIS B2220: 20K Sensor DN Passend H × B 1.4404 (316L) zu Flansch 5*H**-F*********** [mm] B2220 [mm] [mm] [mm] [mm] [mm] [mm] 2…8 ND 15 62 × 42 ND 15 62 × 42 25 (DIN) ND 25 72 ×...

  • Seite 40: Außen- Gewinde [Mm] [Inch] [Mm] [Inch] [Mm] [Mm] [Mm] [Mm]

    Proline Promag 50H, 53H Losflansch nach JIS B2220: 10K Sensor DN Passend H × B PVDF zu Flansch 5*H**-J*********** [mm] B2220 [mm] [mm] [mm] [mm] [mm] [mm] 2…8 ND 15 62 × 42 ND 15 62 × 42 25 (DIN)
  • Seite 41 Proline Promag 50H, 53H Schlauchadapter Sensor DN Passend zu H × B 1.4404 (316L) Innendurchmes- 5*H**-M/N/P*********** [mm] [mm] [mm] [mm] [mm] 2…8 10,0 62 × 42 12,6 62 × 42 16,0 62 × 42 • Einbaulänge = (2 × L) + 86 mm •...
  • Seite 42 Proline Promag 50H, 53H Schweißstutzen nach ODT/SMS Sensor DN Passend zu H × B 1.4404 (316L) Rohrleitung 5*H**-V*********** [mm] ODT/SMS [mm] [mm] [mm] [mm] 2…8 12,7 × 1,65 12,7 16,1 62 × 42 19,1 × 1,65 16,0 19,1 16,1 62 × 42 25 (1"...
  • Seite 43 Proline Promag 50H, 53H Verschraubung SC DIN 11851, Sensor Passend zu H × B Gewindestutzen Rohrleitung 1.4404 (316L) 5*H**-2*********** [mm] EN 10357 [mm] [mm] [mm] [mm] (DIN 11850) 2…8 Rohr 12 × 1 Rd 28 × ¹⁄₈" 62 × 42 (DN 10) Rohr 18 ×...
  • Seite 44 Proline Promag 50H, 53H Verschraubung SMS 1145, Sensor Passend H × B Gewindestutzen zu Rohr- 1145 DN 1.4404 (316L) leitung 5*H**-5*********** [mm] [mm] [mm] [mm] [mm] [mm] 1" 22,6 Rd 40 × 1/6" 30,8 72 × 55 (1" ANSI) • Einbaulänge = (2 × L) + 86 mm •...
  • Seite 45 Proline Promag 50H, 53H Losflansch mit Erdungselektrode Sensor DN Passend H × B nach EN 1092-1 (DIN 2501): PN 16 zu Flansch PVDF DKH**-FG** [mm] EN 1092-1 [mm] [mm] [mm] [mm] [mm] [mm] (DIN 2501) 2…8 DN 15 62 ×...
  • Seite 46 Proline Promag 50H, 53H Nur als Zubehörteil bestellbare Prozessanschlüsse mit aseptischer Formdichtung, DN 15 Tri-Clamp für L14 AM7 Sensor DN Passend zu H × B 1.4404 (316L) Rohrleitung DKH**-HF** [mm] [mm] [mm] [mm] [mm] Rohr 25,4 × 1,65 22,1 50,4 28,5 62 ×...

  • Seite 47: Kompaktausführung, Aluminium-Feldgehäuse Dn 40...150 (1½

    Proline Promag 50H, 53H Kompaktausführung, Aluminium-Feldgehäuse DN 40…150 (1½…6") A0005425 Abmessungen in SI-Einheiten 53,5 305,5 M8 × 4 34,8 258,5 318,5 M8 × 4 47,5 67,5 333,5 M8 × 6 60,2 272,5 346,5 M8 × 6 72,9 285,5 372,5 M8 × 6...

  • Seite 48: Kompaktausführung, Edelstahl-Feldgehäuse Dn 40...150 (1½

    Proline Promag 50H, 53H Kompaktausführung, Edelstahl-Feldgehäuse DN 40…150 (1½…6") A0005428 Abmessungen in SI-Einheiten 53,5 261,5 M8 × 4 34,8 M8 × 4 47,5 67,5 275,5 M8 × 6 60,2 M8 × 6 72,9 M8 × 6 97,4 M10 × 6 120,0 M10 ×...

  • Seite 49: Messaufnehmer Getrenntausführung Dn 40...150 (1½

    Proline Promag 50H, 53H Messaufnehmer Getrenntausführung DN 40…150 (1½…6") A0005535 Abmessungen in SI-Einheiten 53,5 138,5 M8 × 4 34,8 M8 × 4 47,5 67,5 152,5 M8 × 6 60,2 M8 × 6 72,9 M8 × 6 97,4 M10 × 6 120,0 M10 ×...
  • Seite 50 Proline Promag 50H, 53H Messaufnehmer Frontansicht (ohne Prozessanschlüsse) DN 40…150 (1½…6") Z–Z A0005528 Abmessungen in SI-Einheiten ±0.5° ±0.5° 90° 60° Gewindelöcher 99,7 85,8 71,0 48,3 34,8 – 112,7 98,8 83,5 60,3 47,5 – 127,7 114,8 100,0 76,1 60,2 – 140,7...
  • Seite 51 Proline Promag 50H, 53H Prozessanschlüsse mit aseptischen Formdichtungen, DN 40…150 (1½…6") Schweißstutzen nach Sensor Passend zu EN 10357 (DIN 11850) Rohrleitung 1.4404 (F316L) [mm] EN 10357 [mm] [mm] [mm] [mm] [mm] [mm] [mm] (DIN 11850) Bestellcodes: 5*H**-U***********, DKH**-HR** Oberflächenrauigkeit: R ≤...
  • Seite 52 Proline Promag 50H, 53H Schweißstutzen nach Sensor Pas- ASME BPE send zu 1.4404 (F316L) Rohrlei- tung [mm] [inch] ASME [mm] [mm] [mm] [mm] [mm] [mm] [mm] Bestellcodes: 5*H**-Q***********, DKH**-HN** 1½" 38,1 × 34,8 38,1 99,7 71,0 1,65 2" 50,8 ×...
  • Seite 53 Proline Promag 50H, 53H Clamp nach ISO 2852, Fig. 2 Sen- Passend zu Clamp 1.4404 (F316L) Rohrlei- ISO 2852 tung Nenn- weite [mm] ISO 2037/ [mm] [mm] [mm] [mm] [mm] [mm] [mm] BS 4825-1 Bestellcodes: 5*H**-W***********, DKH**-HC** Oberflächenrauigkeit: R ≤ 0,8 μm 38,0 ×...
  • Seite 54 Proline Promag 50H, 53H Tri-Clamp für L14 AM7 Sensor Passend zu 1.4404 (F316L) Rohrleitung [mm] [inch] ASME BPE [mm] [mm] [mm] [mm] [mm] [mm] Bestellcodes: 5*H**-1***********, DKH**-HE** Oberflächenrauigkeit: R ≤ 0,8 μm 1½" 38,1 × 1,65 34,8 50,4 92,0 68,6...
  • Seite 55 Proline Promag 50H, 53H Verschraubung DIN 11864-1, Sensor Passend zu Aseptik-Gewindestutzen, Rohrleitung Form A 1.4404 (F316L) [mm] DN 11850 [mm] [mm] [mm] [mm] [mm] [mm] Bestellcodes: 5*H**-3***********, DKH**-HH** Oberflächenrauigkeit: R ≤ 0,8 μm 42 × 1,5 Rd 65 × 1/6"...
  • Seite 56 Proline Promag 50H, 53H Verschraubung SMS 1145, Sensor Passend zu Gewindestutzen Rohrleitung 1145 1.4404 (F316L) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Bestellcodes: 5*H**-5***********, DKH**-HK** Oberflächenrauigkeit: R ≤ 0,8 μm 38,1 × 1,65 38,0 35,5 Rd 60 × 1/6" 92,0 71,0 50,8 ×...

  • Seite 57: Distanzstück (Zubehörteil Für Dn 80...100/3

    Proline Promag 50H, 53H Verschraubung ISO 2853, Sen- Passend Gewindestutzen zu Rohr- 2853 1.4404 (F316L) leitung [mm] ISO 2037 [mm] [mm] [mm] [mm] [mm] [mm] [mm] / BS 4825-1 Bestellcodes: 5*H**-6***********, DKH**-HL** Oberflächenrauigkeit R ≤ 0,8 μm 38,0 × 38,0...

  • Seite 58: Gewicht

    Proline Promag 50H, 53H Gewicht Gewicht in SI-Einheiten Nennweite Kompaktausführung (DIN) Getrenntausführung (ohne Kabel; DIN) Aluminium- Edelstahl- Messaufnehmer Messumformer Feldgehäuse Feldgehäuse (Wandgehäuse) [mm] [kg] [kg] [kg] [kg] 10,3 10,8 15,7 16,2 12,7 18,1 18,6 15,1 • Messumformer (Kompaktausführung): 3,4 kg •...

  • Seite 59: Messrohrspezifikationen

    Proline Promag 50H, 53H Messrohrspezifikationen Nennweite Druckstufe Innendurchmesser EN (DIN) [mm] [inch] [bar] [mm] [inch] ¹⁄₁₂" PN 16 / PN 40 2,25 0,09 ¹⁄₈" PN 16 / PN 40 0,18 ³⁄₈" PN 16 / PN 40 0,35 ½" PN 16 / PN 40...

  • Seite 60: Elektrodenbestückung

    Proline Promag 50H, 53H Elektrodenbestückung Messelektroden und Messstoffüberwachungselektroden • Standardmäßig vorhanden bei: 1.4435 (316L), Alloy C-22, Tantal, Platin • DN 2…8 (¹⁄₁₂…5/16""): ohne Messstoffüberwachungselektrode Prozessanschlüsse Mit O-Ring: • Schweißstutzen (DIN EN ISO 1127, ODT/SMS) • Flansch (EN (DIN), ANSI, JIS) •...

  • Seite 61: Fernbedienung

    Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".

  • Seite 62: Externe Normen Und Richtlinien

    Pollution degree 2, Installation Category II Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com → Land wählen → Messgeräte → Gerät wählen → Erweiterte Funktionen: Produktkonfiguration • Bei Ihrer Endress+Hauser Vertriebszentrale: www.endress.com/worldwide Produktkonfigurator - das Tool für individuelle Produktkonfiguration: •...

  • Seite 63: Zubehör

    Proline Promag 50H, 53H Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. Gerätespezifisches Zubehör Zum Messumformer Zubehör(teil) Beschreibung Messumformer Promag Messumformer für den Austausch oder für die Lagerhaltung.

  • Seite 64: Kommunikationsspezifisches Zubehör

    Zubehör HART Handbediengerät Handbediengerät für die Fernparametrierung und Messwertabfrage über den Strom- Field Xpert SFX 100 ausgang HART (4…20 mA). Weitere Informationen erhalten Sie von Ihrer zuständigen Endress+Hauser-Vertre- tung. FOUNDATION Handbediengerät für die Fernparametrierung und Messwertabfrage über FONUNDA- FIELDBUS TION Fieldbus-H1.

  • Seite 65: Ergänzende Dokumentationen

    Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, D FOUNDATION™ Fieldbus Eingetragene Marke der Fieldbus Foundation, Austin, USA ® Modbus Eingetragene Marke der SCHNEIDER AUTOMATION, INC. ® HistoROM™, S-DAT®, T-DAT™, F-CHIP®, FieldCare , Fieldcheck®, FieldXpert™, Applicator® Angemeldete oder eingetragene Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
  • Seite 66 www.addresses.endress.com...
