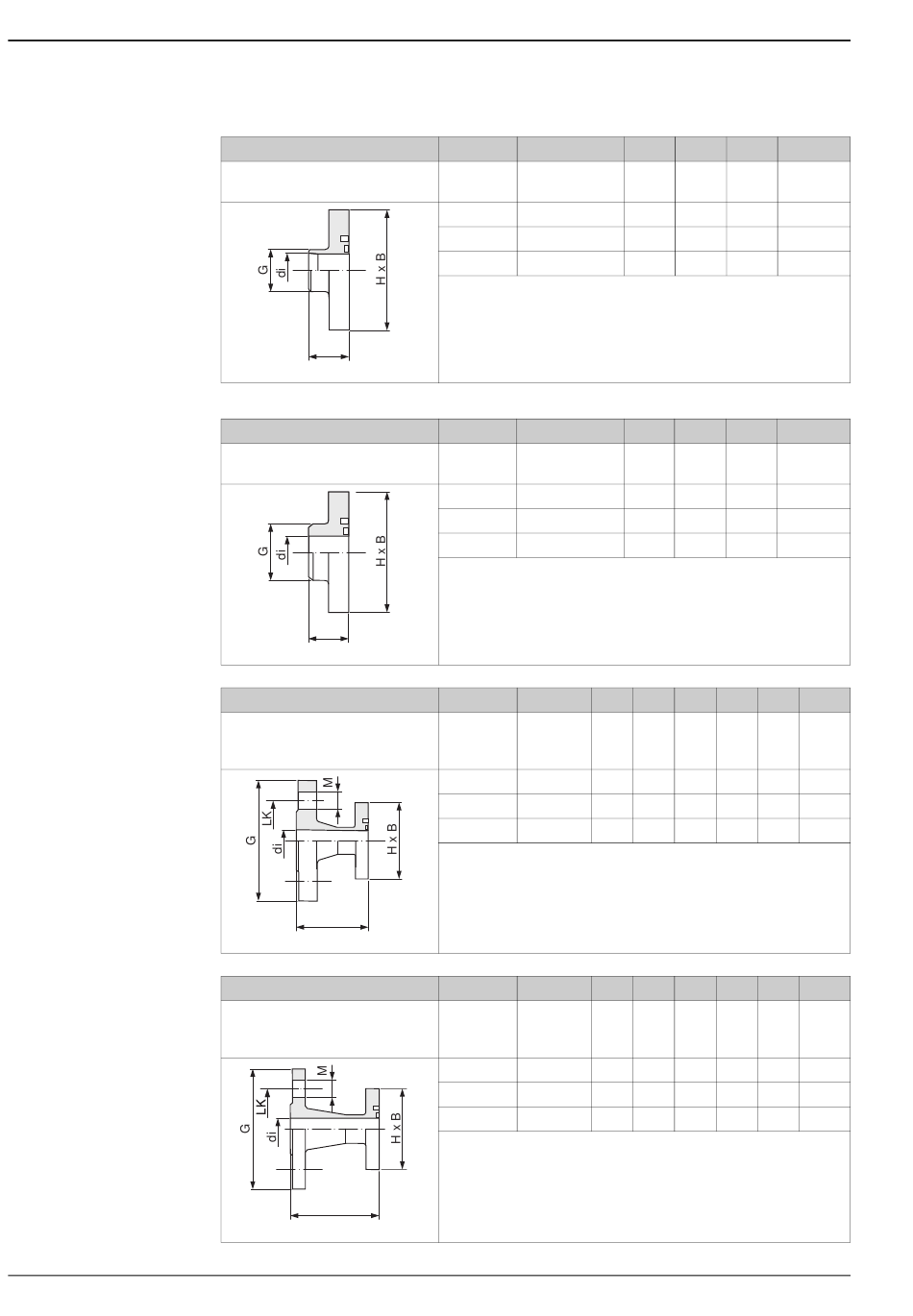

Prozessanschlüsse mit O-Ring-Dichtung (DN 2...25 / 1/12...1")
Schweißstutzen für DIN
1.4404 / 316L
2*H**-B***********
L
Schweißstutzen für ODT/SMS
1.4404 / 316L
2*H**-C***********
L
Flansch
PN 40/EN 1092-1 (DIN 2501), Form B
1.4404 / 316L
2*H**-D***********
L
Flansch
Cl. 150/ ANSI B16.5
1.4404 / 316L
2*H**-E***********
L
Sensor Passend zu
DN Rohrleitung
[mm] DIN EN ISO 1127
2...8 13,5 × 1,6
15 21,3 × 1,6
25 (DIN) 33,7 × 2,0
• Einbaulänge = (2 × L) + 86 mm
A0005547
Sensor Passend zu
DN Rohrleitung
[mm] ODT/SMS 1127
2...8 13,5 × 2,3
15 21,3 × 2,65
25 (DIN) 33,7 × 3,25
• Einbaulänge = (2 × L) + 86 mm
A0005548
Sensor Passend zu
1)
DN Flansch
[mm] [mm]
2...8 DN 15
15 DN 15
25 (DIN) DN 25
1)
EN 1092-1 (DIN 2501)
• Einbaulänge = (2 × L) + 86 mm
• Einbaulänge gemäß DVGW (200 mm)
A0005549
Sensor Passend zu
Flansch
DN ANSI B16.5
[mm] [inch]
2...8 ½"
15 ½"
25 (1" ANSI) 1"
• Einbaulänge = (2 × L) + 86 mm
A0005550
Proline Promag 23H
di G L
[mm] [mm] [mm]
10,3 13,5 20,3
18,1 21,3 20,3
29,7 33,7 20,3
di G L
[mm] [mm] [mm]
17,3 13,5 20,3
17,3 21,3 20,3
28,5 33,7 20,3
di G L LK
[mm] [mm] [mm] [mm] [mm]
17,3 95 56,2 65
17,3 95 56,2 65
28,5 115 56,2 85
di G L LK
[mm] [mm] [mm] [mm] [mm]
15,7 89 66,0 60,5 15,7
16,0 89 66,0 60,5 15,7
26,7 108 71,8 79,2 15,7
Endress+Hauser
H × B
[mm]
62 × 42
62 × 42
62 × 52
H × B
[mm]
62 × 42
62 × 42
72 × 55
M H × B
[mm]
14 62 × 42
14 62 × 42
14 72 × 55
M H × B
[mm]
62 × 42
62 × 42
72 × 55
