Technische Information

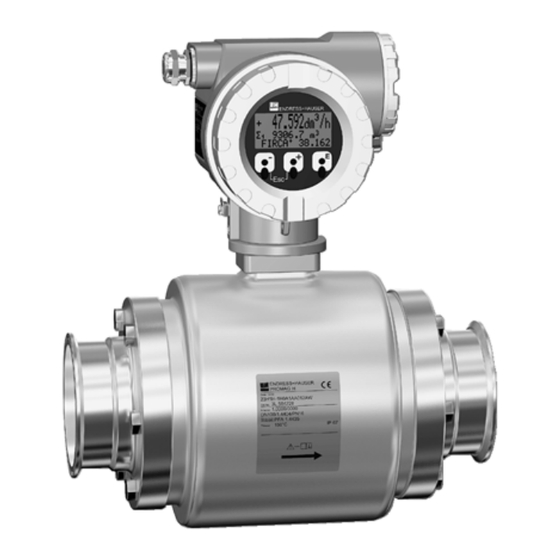

Proline Promag 23H
Magnetisch-induktives Durchfluss-Messsystem
in Zweileiter-Technik
Durchflussmengenmessung von Flüssigkeiten in
Hygiene-, Lebensmittel- oder Prozessapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit
einer Mindestleitfähigkeit von 50 μS/cm:
• Getränke, z.B. Fruchtsaft, Bier, Wein
• Milchprodukte, Fruchtmischungen
• Salzlösungen
• Säure, Laugen usw.
• Durchflussmessung bis 4700 dm³/min
(1250 gal/min)
• Messstofftemperatur bis +150 °C (+302 °F)
• Prozessdrücke bis 40 bar (580 psi)
• CIP-/SIP-reinigbar
Zulassungen im Lebensmittelsektor/Hygienebereich:
• 3A-Zulassung, EHEDG-geprüft, FDA-konform,
USP Class VI
Anwendungsspezifisches Auskleidungsmaterial:
• PFA
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA
TI00051D/06/DE/13.10
71107821
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für ver-
schiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Hohe Zuverlässigkeit und Messstabilität
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfachster Einbau und Inbetriebnahme
• Anschluss an alle gängigen Messumformerspeisegeräte
bzw. Eingangskarten von Prozessleitsystemen möglich
• Reduzierte Installations- und Betriebskosten durch die
Zweileiter-Technik
• "Touch Control": Bedienen von außen ohne Öffnen
des Gehäuses – auch im Ex-Bereich
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag 23H
Inhaltszusammenfassung für Endress+Hauser Proline Promag 23H
- Seite 1 Technische Information Proline Promag 23H Magnetisch-induktives Durchfluss-Messsystem in Zweileiter-Technik Durchflussmengenmessung von Flüssigkeiten in Hygiene-, Lebensmittel- oder Prozessapplikationen Anwendungsbereich Ihre Vorteile Magnetisch-induktives Durchflussmessgerät zur Die Promag-Messgeräte bieten Ihnen kosteneffiziente bidirektionalen Messung von Flüssigkeiten mit Durchflussmessung mit hoher Messgenauigkeit für ver- einer Mindestleitfähigkeit von 50 μS/cm: schiedenste Prozessbedingungen.
-
Seite 2: Inhaltsverzeichnis
Proline Promag 23H Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Konstruktiver Aufbau ......15 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promag 23H Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt. -
Seite 4: Ausgangskenngrößen
Proline Promag 23H Ausgangskenngrößen Ausgangssignal Stromausgang Eingeprägter Gleichstrom 4…20 mA, Einspeisung durch Gleichspannungsquelle. • Klemmenspannung: 12…30 V DC, 13,9…30 V DC (Ex i) • Auflösung: 4,4 μA Impuls-/Frequenzausgang Open Collector, passiv, galvanisch getrennt, 30 V DC, 100 mA (250 mA / 20 ms). -
Seite 5: Schleichmengenunterdrückung
Proline Promag 23H R [ ] 17.5 U [V] A0009613 Bürde am analogen Stromausgang (nicht Ex) : max. Belastungswiderstand (bei HART: min. 250 ) – R – U : externe Speisespannung (nicht Ex) Schleichmengen- Schaltpunkte für die Schleichmenge frei wählbar. -
Seite 6: Versorgungsspannung (Hilfsenergie)
Proline Promag 23H Versorgungsspannung Nicht-Ex-Bereich: (Hilfsenergie) • 12…30 V DC • 17,5…30 V DC (HART) Ex-Bereich (Ex i): • 13,9…30 V DC • 19,4…30 V DC (HART) Kabeleinführungen Hilfsenergie- und Signalkabel (Ein-/Ausgänge): • Kabeleinführung M20 × 1,5 (8…12 mm / 0,31…0,47") •... -
Seite 7: Messgenauigkeit
Sensor/Anschluss. Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/ Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden! -
Seite 8: Einsatzbedingungen: Einbau
Proline Promag 23H Einsatzbedingungen: Einbau Einbauhinweise Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. - Seite 9 Proline Promag 23H Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
- Seite 10 Proline Promag 23H Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der Messstoff- überwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen oder schwankendem Prozessdruck.
-
Seite 11: Ein- Und Auslaufstrecken
Proline Promag 23H Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten: • Einlaufstrecke: 5 × DN • Auslaufstrecke: 2 × DN ³... -
Seite 12: Einsatzbedingungen: Umgebung
Proline Promag 23H Einsatzbedingungen: Umgebung Umgebungstemperatur –20…+60 °C (–4…+140 °F) " Achtung! Der zulässige Temperaturbereich der Messrohrauskleidung darf nicht über- bzw. unterschritten werden ( ä 13, Abschnitt "Messstofftemperaturbereich"). Folgende Punkte sind zu beachten: • Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu vermeiden, insbesondere in wärmeren Klimaregionen. -
Seite 13: Einsatzbedingungen: Prozess
Proline Promag 23H Einsatzbedingungen: Prozess Messstofftemperaturbereich Die zulässige Messstofftemperatur ist von Messaufnehmer und Dichtungsmaterial abhängig: Messaufnehmer: • DN 2…100 (1/12…4"): –20…+150 °C (–4…+302 °F) Dichtungen: • EPDM: –20…+150 °C (–4…302 °F) • Silikon: –20…+150 °C (–4…302 °F) • Viton: –20…+150 °C (–4…302 °F) •... -
Seite 14: Druckverlust
Proline Promag 23H Durchflusskennwerte (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1/12" 0,015…0,5 gal/min 0,1 gal/min 0,001 gal 0,002 gal/min 1/8"... -
Seite 15: Konstruktiver Aufbau
Proline Promag 23H Konstruktiver Aufbau Bauform, Maße Kompaktausführung DN 2…25 (1/12…1") WARNUNG AVERTISSEMENT A0009627 Abmessungen in SI-Einheiten 2,25 M6 × 4 16,0 26,0 Gesamte Einbaulänge abhängig von den Prozessanschlüssen. Alle Abmessungen in [mm] Abmessungen in US-Einheiten 1/12" 1,69 0,09 1/8"... - Seite 16 Proline Promag 23H Messaufnehmer Frontansicht (ohne Prozessanschlüsse) DN 2…25 (1/12…1") E – E – A0008190 Abmessungen in SI-Einheiten 41,6 50,2 Alle Abmessungen in [mm] Abmessungen in US-Einheiten 1/12" 0,35 1/8" 0,35 2,44 1,64 1,34 0,94 1,65 1,69 3/8" 0,35 0,33...
- Seite 17 Proline Promag 23H Messaufnehmer Wandmontageset DN 2…25 (1/12…1") A0005537 Abmessungen in mm (inch) Ø D 125 (4,92") 88 (3,46") 120 (4,72") 7 (0,28") 110 (4,33") 140 (5,51") Endress+Hauser...
- Seite 18 Proline Promag 23H Prozessanschlüsse mit O-Ring-Dichtung (DN 2…25 / 1/12…1") Schweißstutzen für DIN Sensor Passend zu H × B 1.4404 / 316L Rohrleitung 2*H**-B*********** [mm] DIN EN ISO 1127 [mm] [mm] [mm] [mm] 2…8 13,5 × 1,6 10,3 13,5 20,3 62 ×...
- Seite 19 Proline Promag 23H Flansch Sensor Passend zu H × B 20K / JIS B2220; 1.4404 / 316L Flansch 2*H**-F*********** [mm] B2220 [mm] [mm] [mm] [mm] [mm] [mm] 2…8 ND 15 62 × 42 ND 15 62 × 42 25 (DIN) ND 25 72 ×...
- Seite 20 Proline Promag 23H Flansch Sensor Passend zu H × B 10K / JIS B2220; PVDF Flansch 2*H**-J*********** [mm] B2220 [mm] [mm] [mm] [mm] [mm] [mm] 2…8 ND 15 15,7 62 × 42 ND 15 15,7 62 × 42 25 (DIN)
- Seite 21 Proline Promag 23H Klebemuffe Sensor Passend zu H × B Rohr 2*H**-R/S*********** [mm] [mm] [inch] [mm] [mm] [mm] [mm] 2…8 ½" [inch] 21,5 27,3 38,5 62 × 42 2…8 20 × 2 [mm] 20,2 27,0 38,5 62 × 42 (DIN 8062) 20 ×...
- Seite 22 Proline Promag 23H Clamp DIN 32676 Sensor Passend zu H × B 1.4404 / 316L Rohrleitung 2*H**-0*********** [mm] DIN 11850 [mm] [mm] [mm] [mm] 2…8 Rohr 14 × 2 34,0 41,0 62 × 42 (DN 10) Rohr 20 × 2...
- Seite 23 Proline Promag 23H Flansch DIN 11864-2 Sensor Passend zu H × B Aseptik-Nutflansch, Form A 1.4404 / 316L Rohrleitung 2*H**-4*********** [mm] DIN 11850 [mm] [mm] [mm] [mm] [mm] [mm] 2…8 Rohr 13 × 1,5 48,5 62 × 42 (DN 10) Rohr 19 ×...
- Seite 24 Proline Promag 23H Nur als Zubehörteil bestellbare Prozessanschlüsse mit aseptischer Formdichtung (DN 15) Tri-Clamp L14 AM17 Sensor Passend zu H × B 1.4404 / 316L Rohrleitung DKH**-HF** [mm] [mm] [mm] [mm] [mm] Rohr 25,4 × 1,65 22,1 50,4 28,5 62 × 42 (ODT 1")
- Seite 25 Proline Promag 23H Kompaktausführung DN 40…100 (1½…4") WARNUNG AVERTISSEMENT A0009625 Abmessungen in SI-Einheiten M8 × 4 35,3 M8 × 4 48,1 M8 × 6 59,9 M12 × 4 72,6 M12 × 6 97,5 Gesamte Einbaulänge abhängig von den Prozessanschlüssen. Alle Abmessungen in [mm] Abmessungen in US-Einheiten 1½"...
- Seite 26 Proline Promag 23H Messaufnehmer Frontansicht (ohne Prozessanschlüsse) DN 40…100 (1½…4") Z–Z A0005528 Abmessungen in SI-Einheiten ±0.5° ±0.5° 90° 60° Gewindelöcher 71,0 51,0 35,3 – 83,5 63,5 48,1 – 100,0 76,1 59,9 – 121,0 88,9 72,6 M 12 – 141,5 114,3...
- Seite 27 Proline Promag 23H Prozessanschlüsse mit aseptischer Formdichtungen DN 40…100 (1½…4") Schweißstutzen für DIN Sensor Passend zu 1.4404 / 316L Rohrleitung 2*H**-U*********** [mm] DIN 11850 [mm] [mm] [mm] [mm] [mm] [mm] 42 × 2 38,0 71,0 54 × 2 50,0 83,5 70 ×...
- Seite 28 Proline Promag 23H Clamp DIN 32676 Sensor Passend zu 1.4404 / 316L Rohrleitung 2*H**-0*********** [mm] DIN 11850 [mm] [mm] [mm] [mm] [mm] 42 × 2 50,5 61,5 71,0 54 × 2 64,0 61,5 83,5 70 × 2 91,0 68,0 100,0 85 ×...
- Seite 29 Proline Promag 23H Flansch DIN 11864-2 Sensor Passend zu LK 1 LK 2 Aseptik-Bundflansch, Form A Rohrleitung 1.4404 / 316L [mm] DN 11850 [mm] [mm] [mm] [mm] [mm] [mm] 2*H**-4*********** 42 × 2 71,0 54 × 2 83,5 70 × 2 100,0 85 ×...
-
Seite 30: Gewicht
Proline Promag 23H Gewicht Nennweite Kompaktausführung (DIN) [mm] [inch] [kg] [lbs] 1/12" 11,5 1/8" 11,5 3/8" 11,7 ½" 11,9 1" 12,1 1½" 14,3 2" 19,8 – 20,9 3" 19,0 41,9 4" 18,5 40,8 • Messumformer (Kompaktausführung): 3,4 kg (7,5 lbs) •... -
Seite 31: Werkstoffe
Proline Promag 23H Werkstoffe • Gehäuse Messumformer: – Pulverlackbeschichteter Aluminiumdruckguss • Gehäuse Messaufnehmer: Edelstahl 1.4301/304 • Wandmontageset (Halterungsblech): Edelstahl 1.4301/304 • Auskleidungsmaterial: PFA (USP Class VI; FDA 21 CFR 177.1550; 3A) • Messrohr: Edelstahl 1.4301/304 • Flansche: – Anschlüsse generell aus Edelstahl 1.4404/316L –... - Seite 32 Proline Promag 23H Schweißstutzen nach DIN 11850, ODT/SMS; Clamp (ISO 2852, DIN 32676, L14 AM7); Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145), Flansch DIN 11864-2 Werkstoff: 1.4404 / 316L (mit Formdichtung) [psi] [bar] PN 16 -60 -40 -20 20 40 60 80 100 120 140 160 180 [°C]...
-
Seite 33: Elektrodenbestückung
Proline Promag 23H Flanschanschluss nach JIS B2220 Werkstoff: 1.4404 / 316L, PVDF [psi] [bar] 20K (1.4404 / 316L) 10K (PVDF) -60 -40 -20 20 40 60 80 100 120 140 160 180 [°C] 360 [°F] A0005599 Elektrodenbestückung Messelektroden und Messstoffüberwachungselektroden •... -
Seite 34: Zertifikate Und Zulassungen
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)". -
Seite 35: Bestellinformationen
Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA ® HART Eingetragene Marke der HART Communication Foundation, Austin, USA ® ® ® ® ® HistoROM™, S-DAT , T-DAT™, F-CHIP , FieldCare , Fieldcheck , FieldXpert™, Applicator Angemeldete oder eingetragene Marken der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser... - Seite 36 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 • • • Colmarer Straße 6 Auftrag Ersatzteile/Reparatur...
