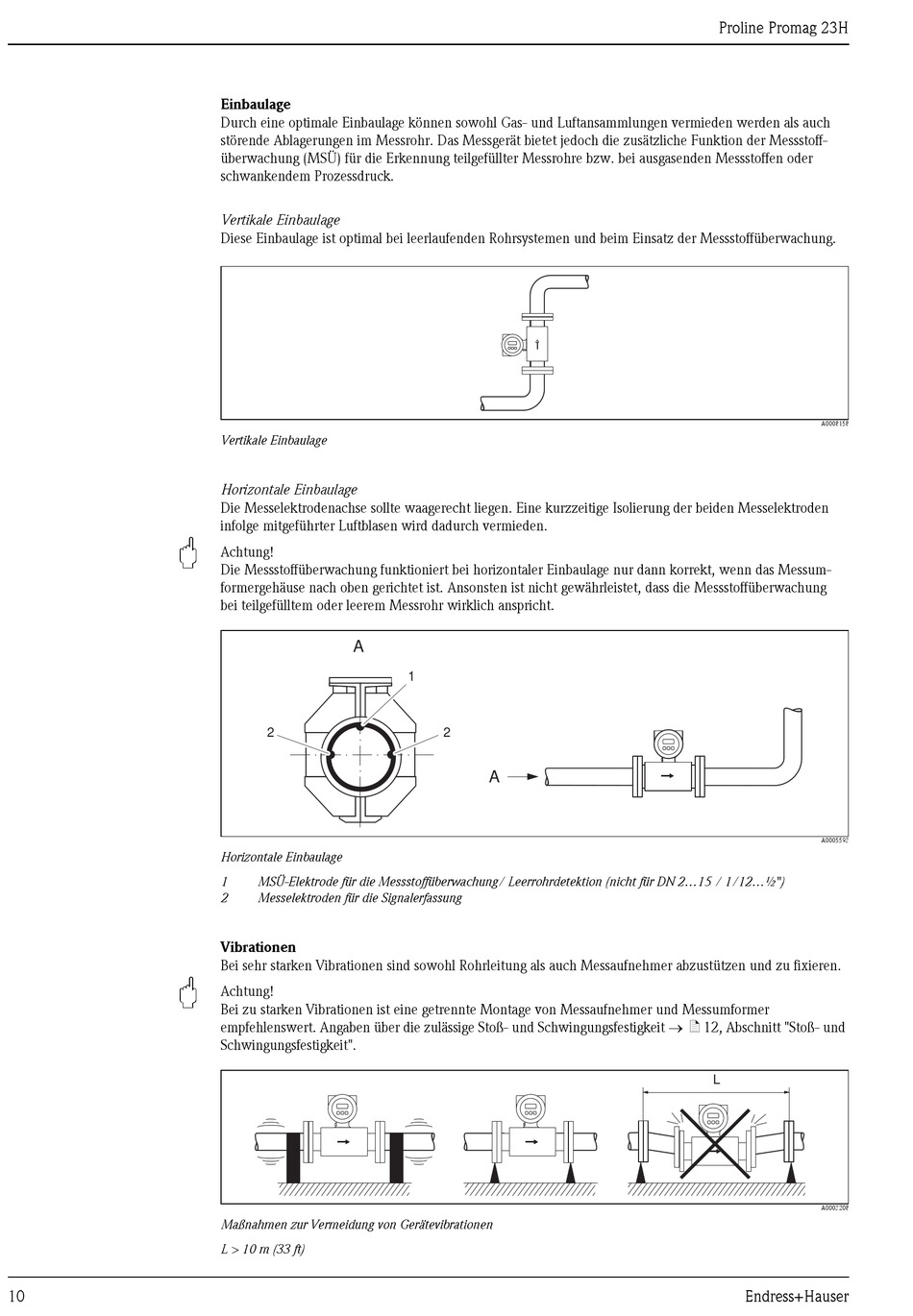

Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch
störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der Messstoff-
überwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen oder
schwankendem Prozessdruck.
Vertikale Einbaulage
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
Vertikale Einbaulage
Horizontale Einbaulage
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelektroden
infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert bei horizontaler Einbaulage nur dann korrekt, wenn das Messum-
formergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwachung
bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
Horizontale Einbaulage
1 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion (nicht für DN 2...15 / 1/12...½")
2 Messelektroden für die Signalerfassung
Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer
empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit  ä 12, Abschnitt "Stoß- und
Schwingungsfestigkeit".
Maßnahmen zur Vermeidung von Gerätevibrationen
L > 10 m (33 ft)
1
2
A
Proline Promag 23H
A0008158
A0005593
L
A0003208
