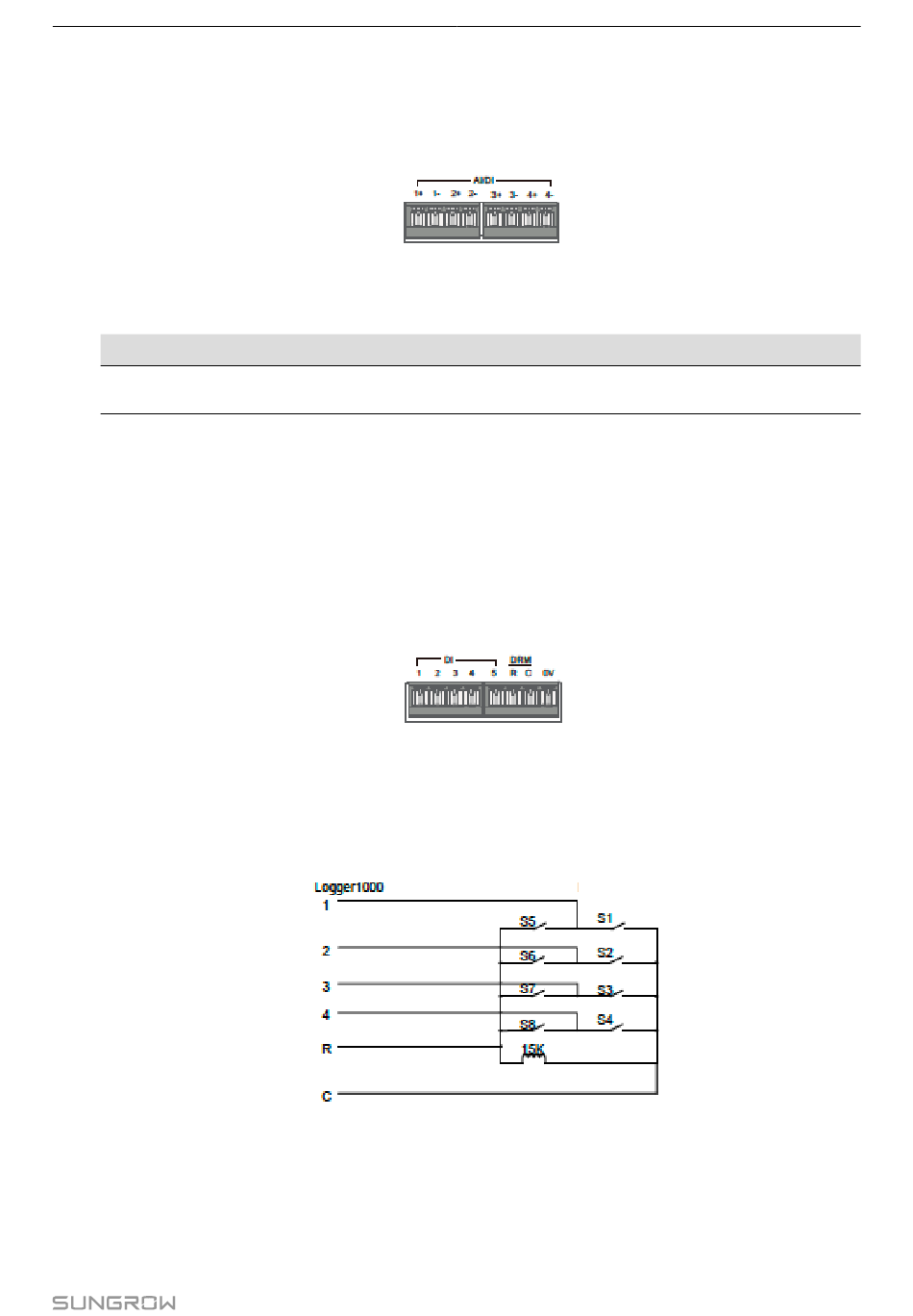

9.2.2 Analoge Steuerungsschnittstelle
Die analogen Steuerungsschnittstellen befinden sich an der Unterseite des Logger1000 und umfassen
insgesamt 4 Analogeingänge (siehe die Abbildung unten)�
Tab. 9-2 Signaldefinition der analogen Steuerungsschnittstelle
Signal
1+, 1-, 2+, 2-
3+, 3-, 4+, 4-
Der Logger1000 unterstützt 4 Analogeingänge mit 4 - 20 mA Stromstärke oder 4 Analogeingänge mit
0 - 10 V Spannung�
9.2.3 DRM-Steuerungsschnittstelle
Die DRM-Steuerungsschnittstelle befindet sich an der Unterseite des Logger1000 (siehe die Abbildung unten)�
Die DRM-Schnittstelle stellt zusammen mit DI1 - DI4 die DRM-Funktion bereit�
Die Verdrahtung zwischen dem Logger1000 und dem DRED ist wie folgt:
Für die DRM-Schnittstelle ist erforderlich, dass der Logger1000 über die betreffende Anschlussleiste
oder den RJ45-Stecker an den DRED angeschlossen werden kann�
Definition
4 Analoge Eingangskanäle
DRED
9 Netzsteuerungsfunktion
55
