3 Beschreibung des Geräts
3.2 Erscheinungsbild

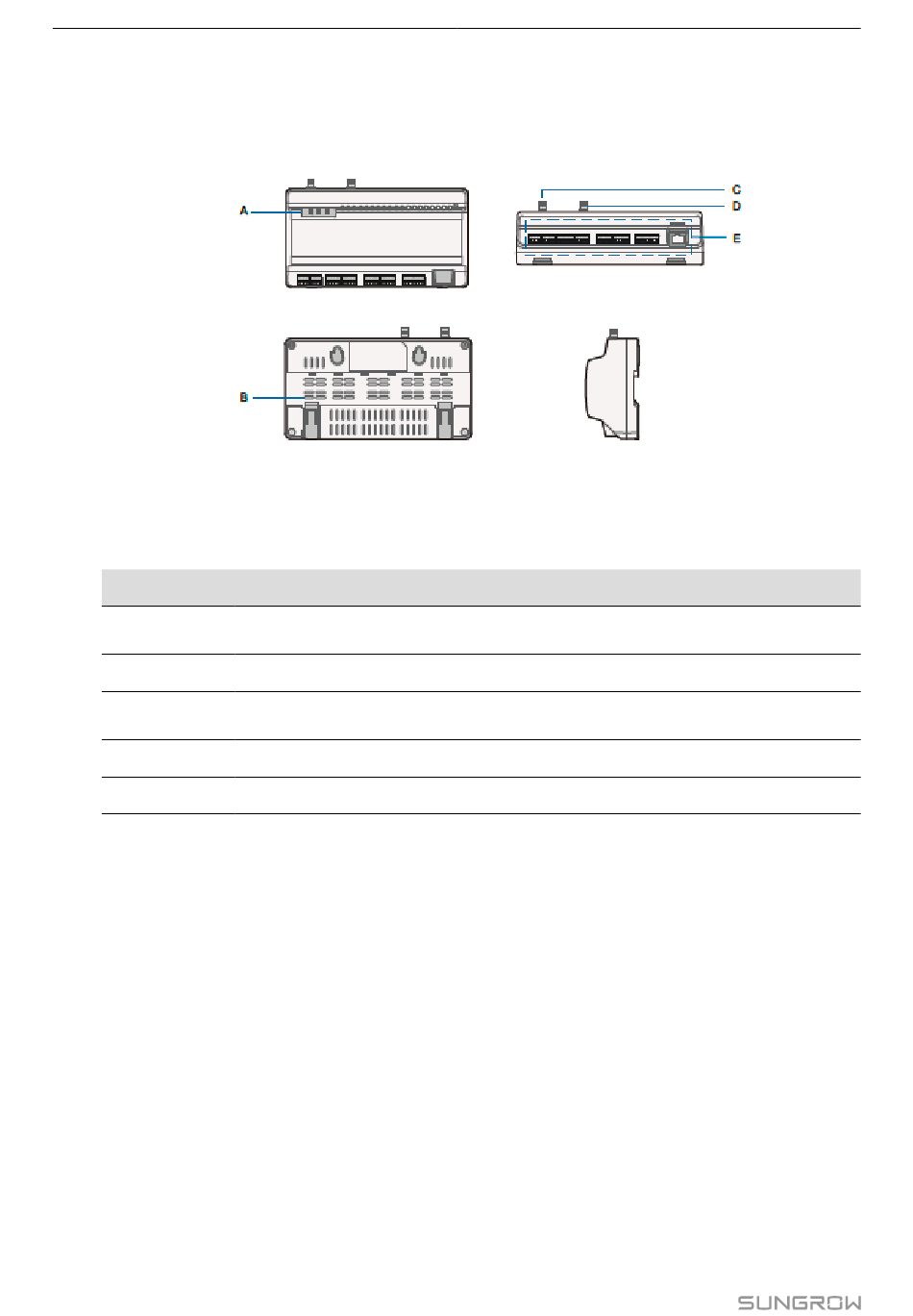

Die folgende Abbildung enthält verschiedene Ansichten des Logger1000�
Pos.
A
B
C
D*
E
Hinweis: D* ist die Befestigungsbohrung der 4G-Antenne� Nur der Logger1000A verfügt im Gegensatz
zum Logger1000B über diese Bohrung� Siehe hierzu das jeweils gelieferte Gerät� Die folgende Beschrei-
bung bezieht sich auf den Logger1000A und dient als Beispiel�
8
Frontansicht
Rückansicht
Abb. 3-1 Erscheinungsbild
Bezeichnung
Anzeige
Luftschlitze
Befestigungsbohrung der WLAN-
Antenne
Befestigungsbohrung der 4G-Antenne
Anschlussleiste
Benutzerhandbuch
Ansicht von unten
Seitenansicht
Beschreibung
Zeigt den Betriebsstatus des
Logger1000 an�
-
-
-
Siehe „Tab� 6-1 Anschlussbeschreibung"
