Benutzerhandbuch

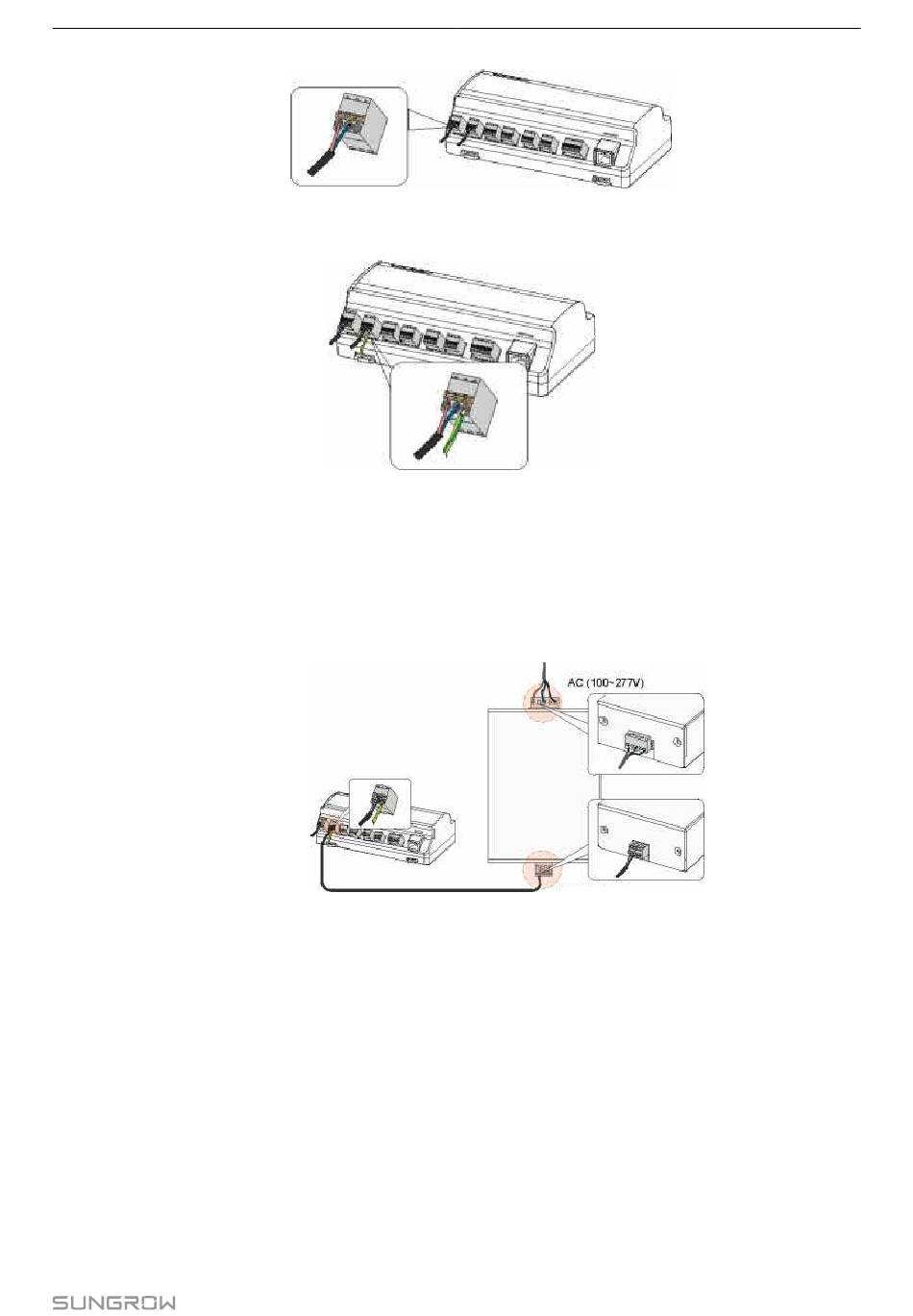

Schritt 3: Das abisolierte Erdungskabel an den entsprechenden Anschluss des Logger1000 anschließen�
Schritt 4: Das DC-Kabel vom Anschluss „24 V IN" des Logger1000 an den Anschluss DC 24 V OUT" der
Netzanschluss-Box anschließen� Das abisolierte Ende des AC-Kabels an den Anschluss „AC
(100-277 V)" der Netzanschluss-Box und das andere Ende des AC-Kabels an die 220 VAC
Stromversorgung anschließen�
6.7 Anforderungen an die Kabelverlegung
In der Anlage werden Leistungskabel und Datenkabel verwendet� Das Datenkabel muss in ausreichen-
dem Abstand zum Leistungskabel verlegt werden und Kreuzungsstellen sind rechtwinklig auszuführen�
Das Datenkabel muss so kurz wie möglich sein und ausreichenden Abstand zum Leistungskabel haben�
Leistungskabel und Datenkabel müssen in getrennten Kabelkanälen verlegt werden, um lange Stre-
cken parallel laufender Leistungskabel und sonstiger Kabel sowie elektromagnetische Störungen
durch Ausgangs-Überspannungen zu vermeiden�
Der Abstand zwischen Leistungskabel und Datenkabel muss mehr als 200 mm betragen� An Kreuzungs-
stellen sind die Kabel im 90°-Winkel zu verlegen und der Abstand kann entsprechend verringert werden�
Logger1000
DC 24V OUT
Netzanschluss-Box
6 Elektrischer Anschluss
29
