6. Elektrischer Anschluss
6.1 Sicherheitshinweise
ACHTUNG
Eine fehlerhafte Kabelverbindung kann Schäden am Gerät verursachen oder Personen verletzen�
ACHTUNG
Alle Kabel müssen in einwandfreiem Zustand, perfekt isoliert, korrekt bemessen und fest
angeschlossen sein�

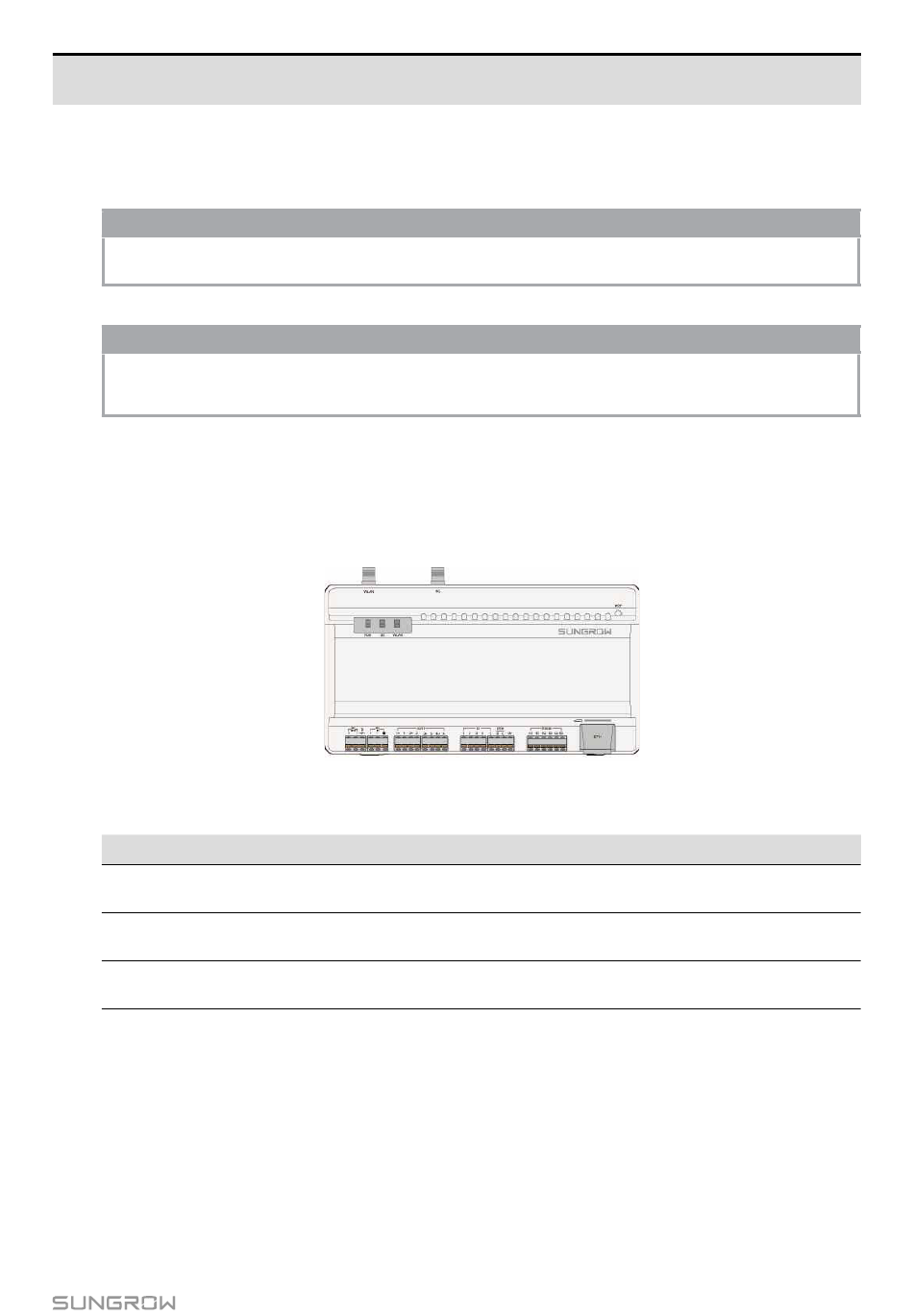

6.2 Anschlussübersicht
Die Klemmen für externe Kabel sind an der Unterseite des Logger1000 angeordnet und der Anschluss-
bereich ist in der folgenden Abbildung dargestellt�
Tab. 6-1 Anschlussbeschreibung
Anschluss
24 V OUT
DI
24 V IN
Abb. 6-1 Anschlussbereich
Funktion
24-V-Ausgang
Analog/Digital-Signalwandler
24-V-Stromversorgungseingang
Beschreibung
24 V ± 5 %, max�
Ausgangsstromstärke: 0,5 A
Schalter für die Aktivierung der AI/
DI-Funktion
24 V ± 3%
19
