Benutzerhandbuch
Kabelanschluss:
Schritt 1: Das RS485-Datenkabel vom Wechselrichter zum Anschlussbereich des Logger1000 verlegen�

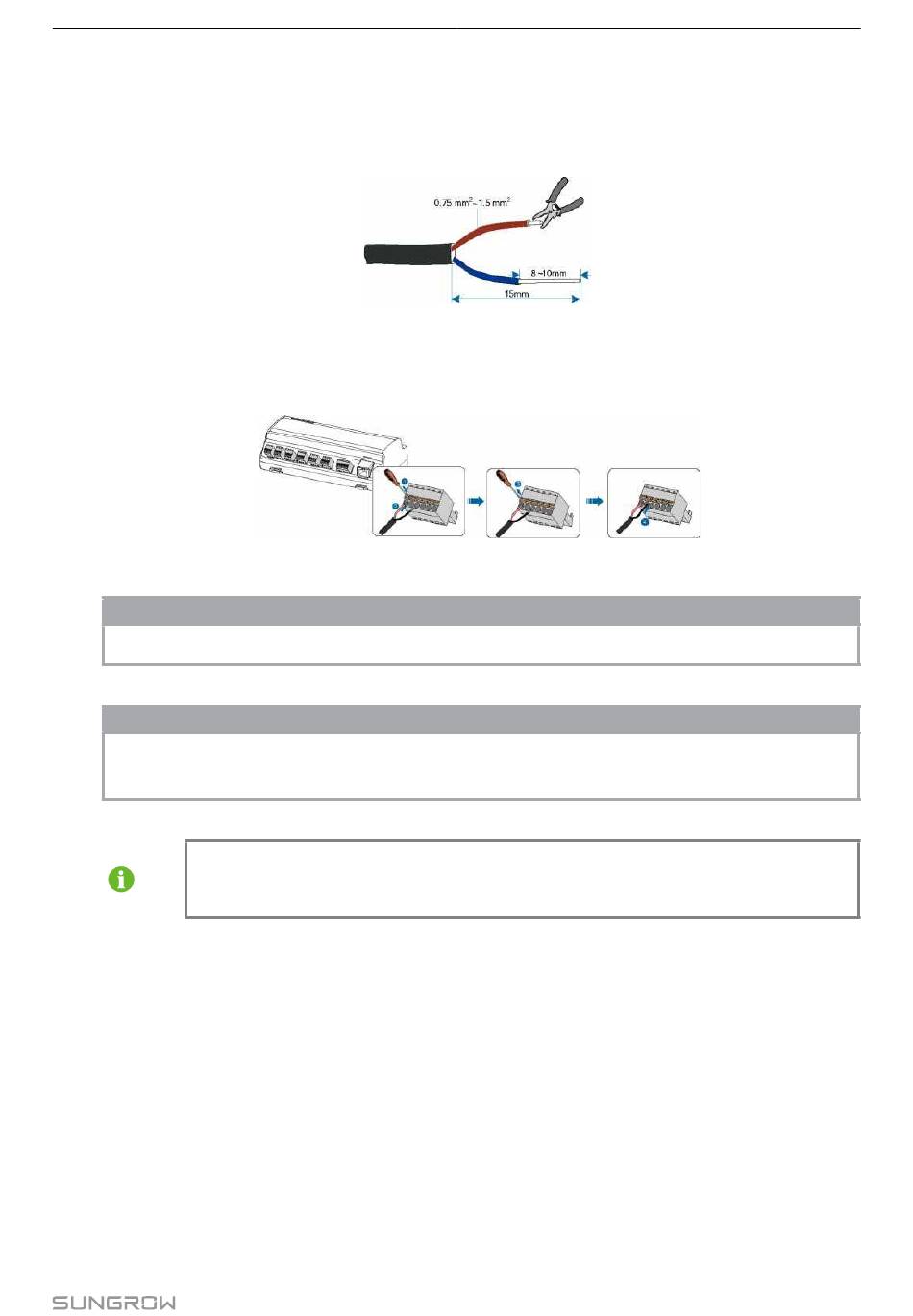

Schritt 2: Das Kabel mit einer Abisolierzange auf einer Länge von ca� 15 mm und 8 - 10 mm abisolieren�
Schritt 3� Das abisolierte Kabel wie in der folgenden Abbildung gezeigt an die RS485-Anschlüsse des
Logger1000 anschließen�
ACHTUNG
RS485A wird an Anschluss A und RS485B wird an Anschluss B angeschlossen�
ACHTUNG
Das RS485-Datenkabel muss als Twisted-Pair-Kabel ausgeführt sein, dessen Abschirmung an einer
Stelle geerdet ist�
Wenn ein mehrlitziges Kupferkabel verwendet wird, eine passende Faston-Klemme
an das Ende des Datenkabels crimpen und in den RS485-Anschluss des Logger1000
einstecken�
Schritt 4: Den Logger1000 mit dem Wechselrichter verbinden�
6 Elektrischer Anschluss
21
