6 Elektrischer Anschluss
RJ45-Anschluss
Technische Daten des Datenkabels
Kabel
RS485-Datenkabel
Kabelanschluss:

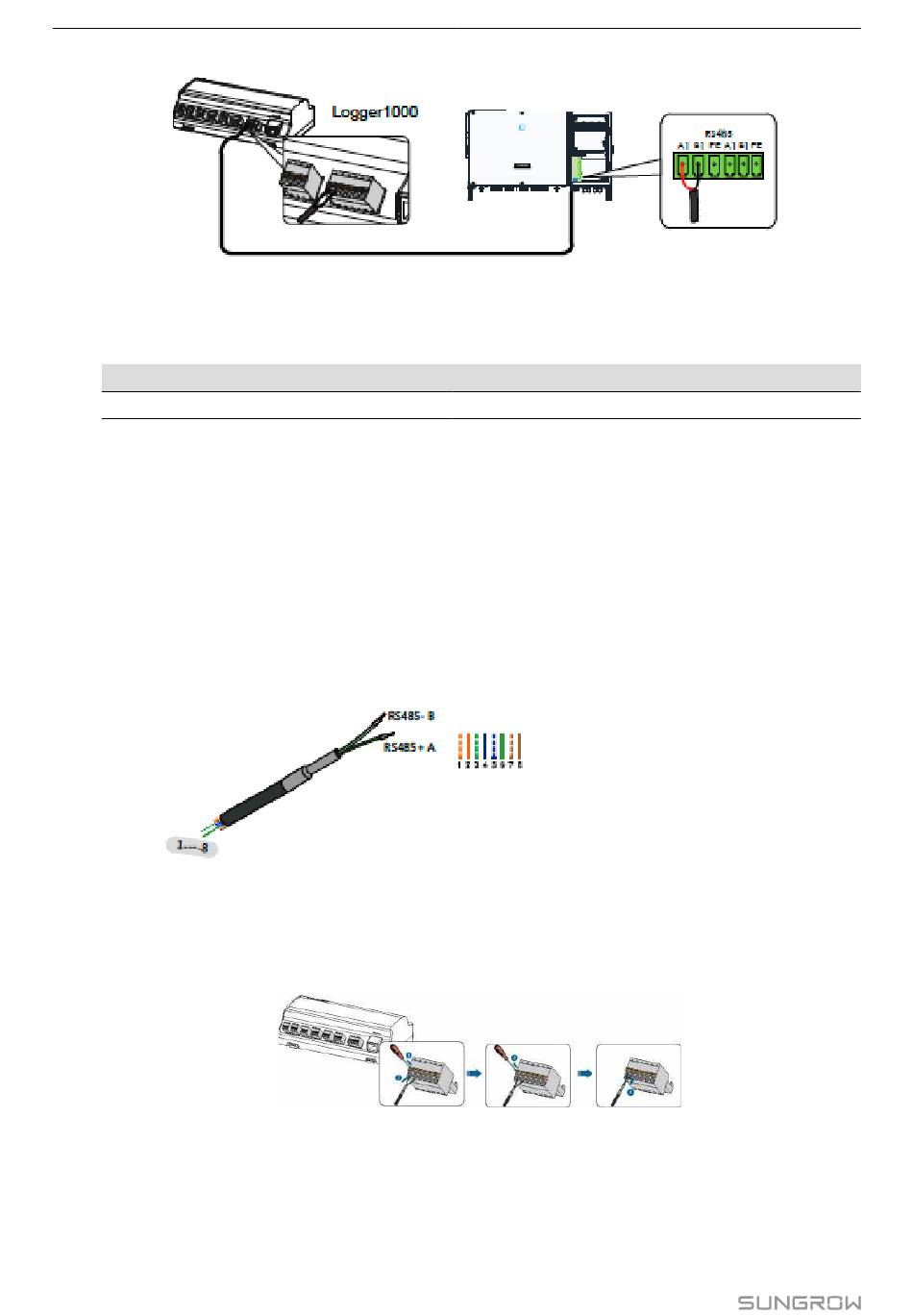

Schritt 1: Das RS485-Datenkabel vom Wechselrichter zum Anschlussbereich des Logger1000 verlegen�
Schritt 2: Die Isolierschicht des Datenkabels mit einer Ethernet Abisolierzange entfernen und die ent-
sprechenden RS485A/B-Signalkabel nach außen verlegen� Faston-Klemmen an die Signalka-
bel RS485+ A und RS485- B ansetzen und mit einer Crimpzange vercrimpen� Das redundante
Signalkabel abschneiden und mit einem Schrumpfschlauch umschließen�
Schritt 3: Falls als Datenkabel ein abgeschirmtes Ethernet-Kabel verwendet wird, ist das weiß-grüne
Kabel 3 als RS485- B Kabel und das grüne Kabel 6 als RS485+ A Kabel definiert�
Schritt 4: Das abisolierte Datenkabel wie in der folgenden Abbildung gezeigt an die RS485-Anschlüsse
des Logger1000 anschließen�
Schritt 5: Den Logger1000 mit dem Wechselrichter verbinden�
22
Wechselrichter
Typ
Twisted-Pair Ethernet-Kabel
Zuordnung von Kabeln und Steckerstiften:
Pin 1: Weiß-orange; Pin 2: Orange
Pin 3: Weiß-grün; Pin 4: Blau
Pin 5: Weiß-blau; Pin 6: Grün
Pin 7: Weiß-braun; Pin 8: Braun�
Pin 3 und Pin 6 werden für die Kommunikation
verwendet�
Pin 3 zu RS485- B
Pin 6 zu RS485+ A
