9 Netzsteuerungsfunktion

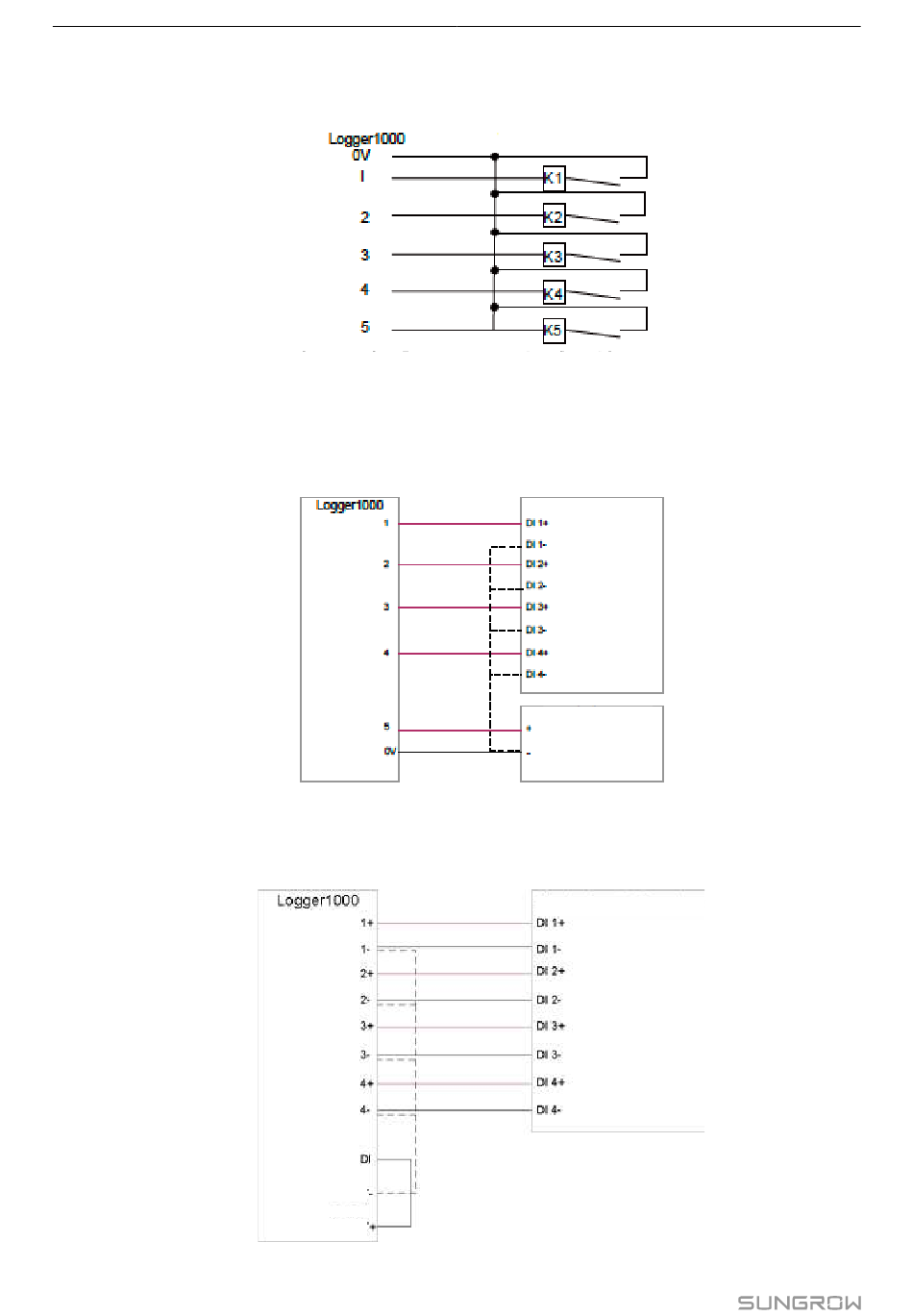

Die Verkabelung zwischen dem Logger1000 und dem kabellosen Empfänger ist wie folgt:
In Deutschland und einigen anderen europäischen Ländern verwenden die Netzbetreiber Rundsteu-
erungsempfänger, um das Netzsteuerungssignal umzuwandeln und potenzialfrei zu übertragen� In
diesem Fall muss die Anlage das Netzsteuerungssignal über einen potenzialfreien Kommunikations-
anschluss verfügen�
Die Verdrahtung des potenzialfreien Wirkleistungssignals ist in der folgenden Abbildung dargestellt�
Die Verdrahtung des potenzialfreien Blindleistungssignals ist in der folgenden Abbildung dargestellt:
54
Kabelloser Empfänger
24 OUT
24 OUT
Rundsteuerungsempfänger
Sofortabschaltung
Rundsteuerungsempfänger
