6 Elektrischer Anschluss
6.6 Anschluss an die Netzanschluss-Box
Der Logger1000 unterstützt eine 24-VDC-Stromversorgung� Zur Verkabelung ein zweiadriges DC-Ka-
bel, ein dreiadriges AC-Kabel und ein Erdungskabel vorbereiten� Die Leistungskabel-Spezifikationen
sind in der folgenden Tabelle angegeben�
Tab. 6-2 Leistungskabel-Spezifikation
Kabel
DC-Kabel, AC-
Kabel
Erdungskabel
Das Leistungskabel wie folgt anschließen:

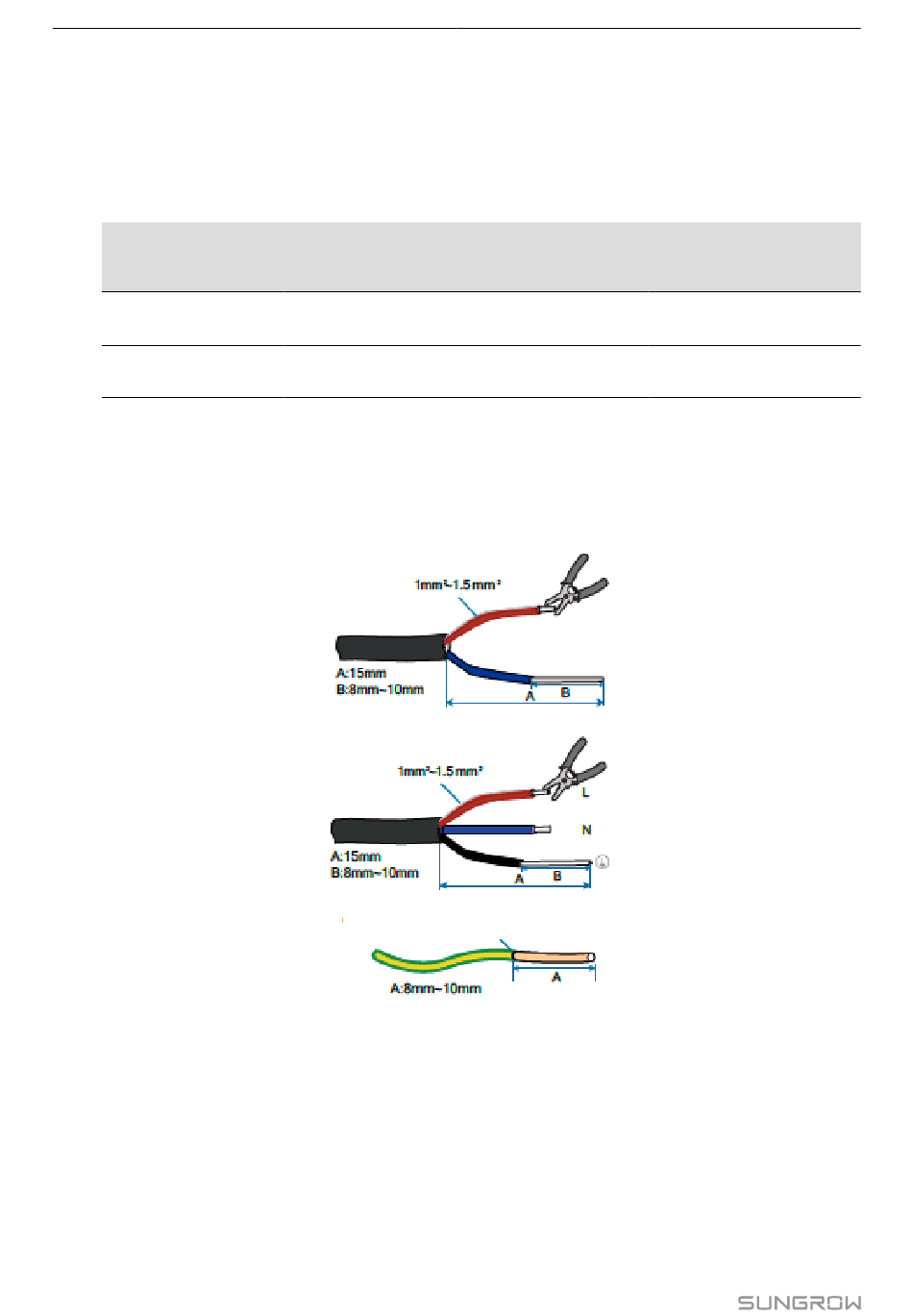

Schritt 1: Die Kabelummantelungen und Isolierschichten von DC-Kabel, AC-Kabel und Erdungskabel
mit einer Abisolierzange auf einer passenden Länge entfernen�
Schritt 2: Das abisolierte DC-Kabel in die Anschlüsse „24 V IN" und „24 V OUT" des Logger1000 einset-
zen� Das DC-Kabel vom Anschluss „24 V OUT" des Logger1000 an andere Geräte anschließen,
die eine 24-VDC-Stromversorgung benötigen�
28
Länge der
Empfohlener
Kabelummantelung, die
Querschnitt
entfernt werden muss
1 - 1,5 mm²
15 mm
1 - 1,5 mm²
8 - 10 mm
DC-Kabel
AC-Kabel
Erdungskabel 1- 1,5 mm²
Benutzerhandbuch
Länge der Isolierung, die
entfernt werden muss
8 - 10 mm
_
