Benutzerhandbuch
ACHTUNG
Die betreffende Netzsteuerungsfunktion ist nur verfügbar, wenn der Wechselrichter die aktive
Leistungsregelung, Leistungsfaktorregelung und reaktive Leistungsregelung unterstützt!
Weitere Angaben finden Sie in der Betriebsanleitung des Wechselrichters oder erhalten Sie von
Ihrem Fachhändler�
9.2 Beschreibung der Schnittstelle
Der Logger1000 ist mit digitalen und analogen Steuerungsschnittstellen für den Empfang von digita-
len und analogen Anweisungen ausgestattet, die von der Netzleitstelle übermittelt werden�
9.2.1 Digitale Steuerungsschnittstelle

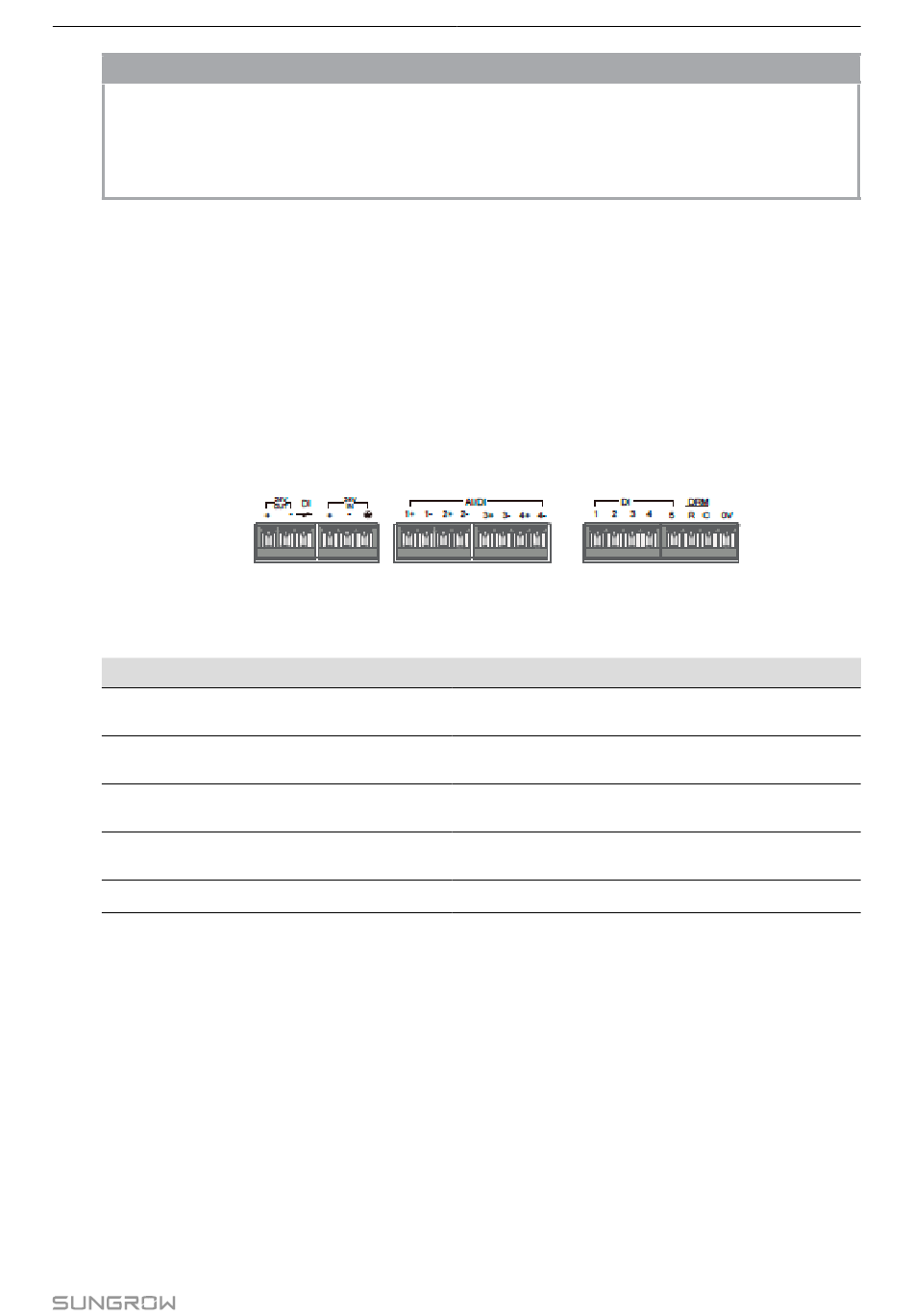

Die digitalen Steuerungsschnittstellen befinden sich an der Unterseite des Logger1000 und umfassen
insgesamt 5 Digitaleingänge (siehe die Abbildung unten)�
Tab. 9-1 Signaldefinition der digitalen Steuerungsschnittstelle
Signal
DI
1+, 1-, 2+, 2-,
3+, 3-, 4+, 4-
1, 2, 3, 4, 5
DRM
O V
4 Anschlüsse an der Unterseite des Logger1000 sind mit der AI/DI-Funktion kompatibel� Wenn die
DI-Funktion des „AI/DI"-Anschlusses aktiviert ist, muss der Anschluss „24 V OUT+" über ein Leistungska-
bel mit dem DI-Anschluss verbunden werden�
Definition
Aktivierungsschalter für die Konvertierung der AI
Funktion in die DI Funktion
4 Eingangskanäle mit potenzialfreiem Kontakt
5 unabhängige Signaleingangskanäle mit
potenzialfreiem Kontakt
Funktioniert zusammen mit den DI1-DI4 für die
Bereitstellung der DRM-Funktion
Erdungssignaleingang mit potenzialfreiem Kontakt
9 Netzsteuerungsfunktion
53
