Benutzerhandbuch
Ethernet-Verbindung

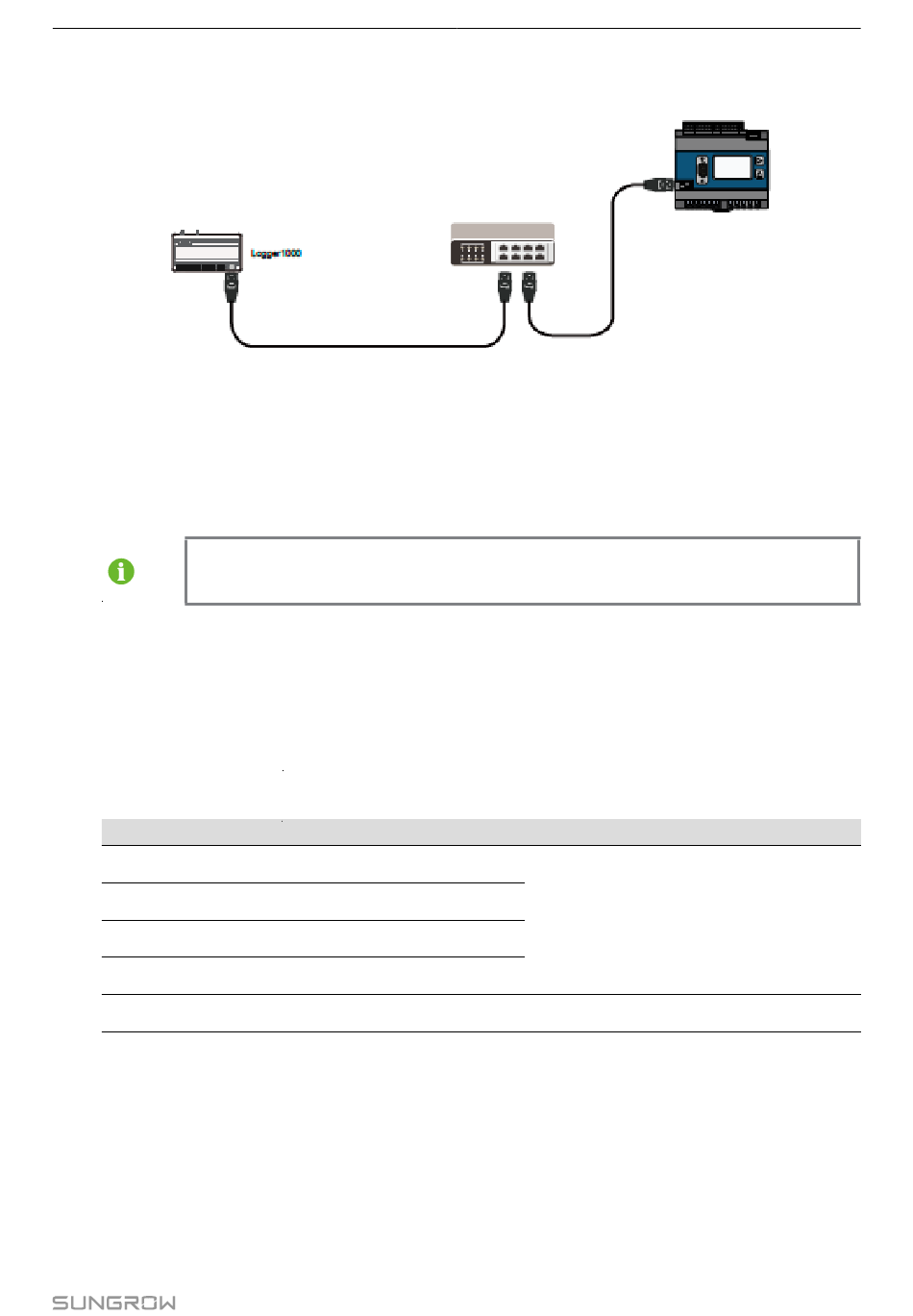

Die folgende Abbildung zeigt die Verbindung zwischen dem Logger1000 und dem intelligenten Stromzähler�
Schritt 1: Zwei geeignete Ethernet-Kabel vorbereiten�
Schritt 2: Das Kabel vom intelligenten Stromzähler an einen Anschluss des Core-Switch anschließen�
Schritt 3: Ein Ende des anderen Ethernet-Kabels an einen anderen Anschluss des Core-Switch und das
andere Ende an den ETH-Anschluss des Logger1000 anschließen�
Falls in der Anlage kein Core-Switch installiert ist, das Kabel vom intelligenten
Stromzähler direkt an den ETH-Anschluss des Logger1000 anschließen�
6.3.3 Anschluss an die Wetterstation
Als Wetterstation sind eine Standard-Wetterstation und eine Multifunktions-Wetterstation vorgesehen�
Die diskrete Multifunktions-Wetterstation enthält zahlreiche Sensoren�
Es wird empfohlen, eine mit dem Modbus-Protokoll kompatible Wetterstation zu verwenden� Die Wet-
terstation kann über den RS485-Anschluss oder Analogeingang mit dem Logger1000 verbunden wer-
den� Folgende Wetterstation-Typen werden empfohlen:
Nr..
Typ
1
PC-4
2
WING-TRACKER
3
WS601
4
SMP10
5
TEMP_SENSOR
RS485-Anschluss
Die folgende Abbildung zeigt die Verbindung zwischen dem Logger1000 und der Wetterstation�
i n te l l i g e n te r
Stromzähler
Core-Switch
Verkabelung
RS485-Anschluss
AI-Anschluss
6 Elektrischer Anschluss
25
