5. Mechanische Installation
5.1 Auspacken und Inspektion
Die Lieferung anhand der Packliste auf Vollständigkeit prüfen� Folgende Komponenten müssen im Lie-
ferumfang enthalten sein�
Pos.
Bezeichnung
A
Logger1000
B
Dokumente
Abschlusswiderstand für
C
Datenleitungen
D
Nylon-Kabelbinder
E
Befestigungselemente
F
Spreizdübel
G
Schienenklemme
H
DIN-Schiene
WLAN-Antenne
I
4G-Antenne
J
Netzanschluss-Box

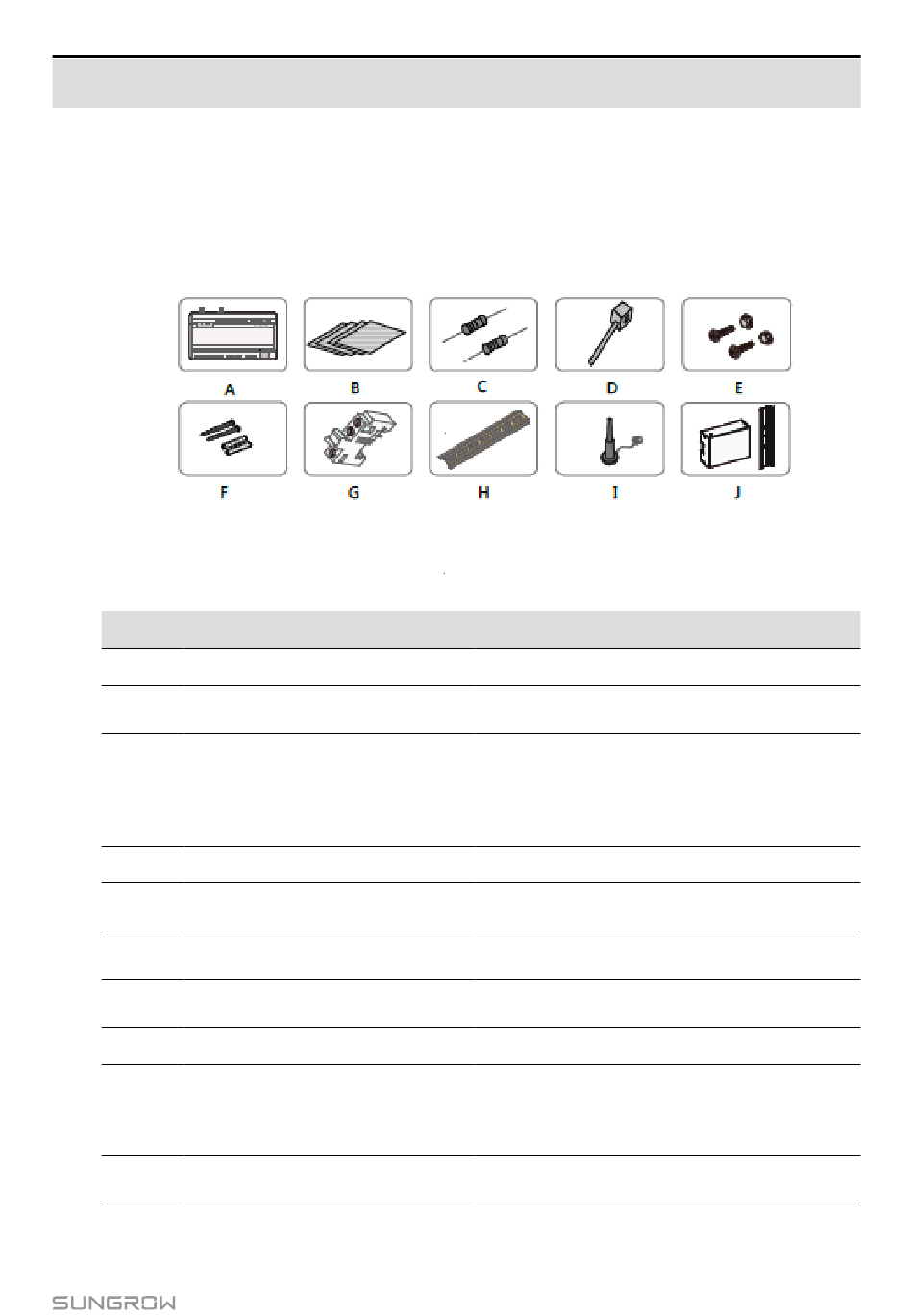

Abb. 5-1 Lieferumfang
Beschreibung
Logger1000
Kurzanleitung, Qualitätszertifikat, Packliste,
Prüfbericht des Geräts und Garantiekarte
6 x 120 Ω (Hinweis: Falls mehr als 15 Geräte an
den RS485-Bus angeschlossen werden, wird
empfohlen, einen 120-Ω-Abschlusswiderstand
an Anfang oder Ende der Busleitung parallel zur
Leitung a und b anzuschließen�)
Dient zum Fixieren der Kabel�
4 Sätze, M4x16, zur Wandbefestigung, um das
Gerät auf einer Metalloberfläche zu befestigen�
4 Sätze, 4,8x19, zur Wandbefestigung, um das
Gerät an einer Betonwand zu befestigen�
2 Sätze, EU/UK-1201442, für DIN-
Schienenmontage, zur Fixierung des Logger1000
Länge: 240 mm
Nur der Logger1000A verfügt im Gegensatz zum
Logger1000B über eine Befestigungsbohrung
für die 4G-Antenne� Siehe hierzu das jeweils
gelieferte Gerät�
Wandelt Wechselspannung in Gleichspannung
um� Länge der DIN-Schiene: 170 mm
11
